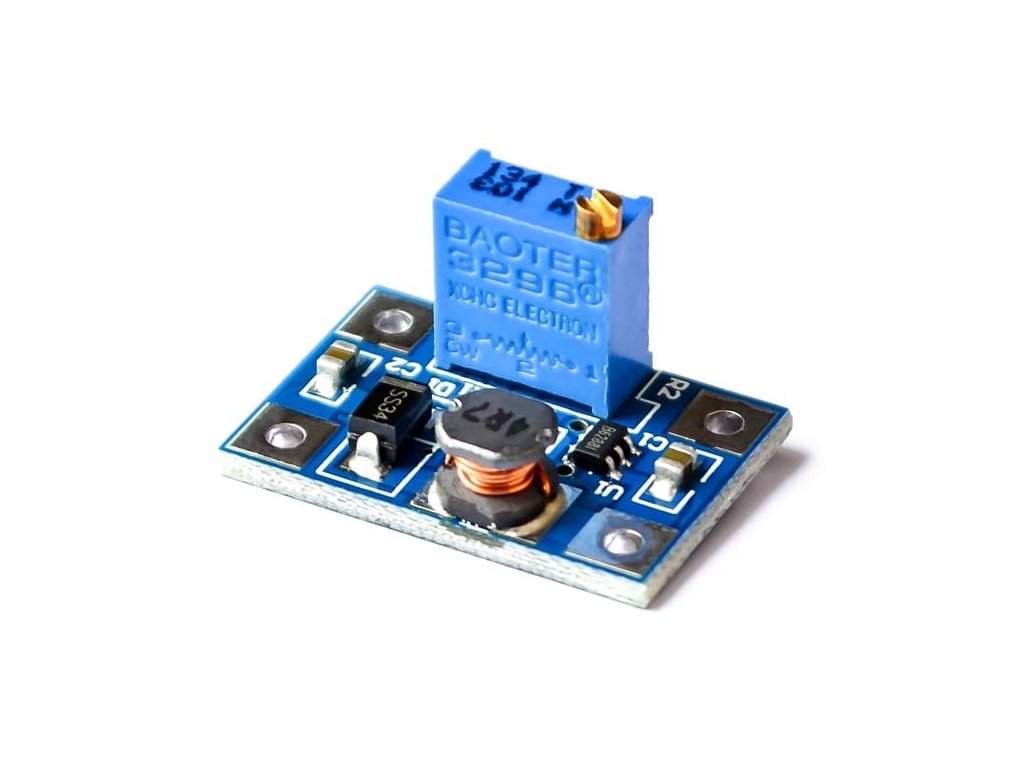

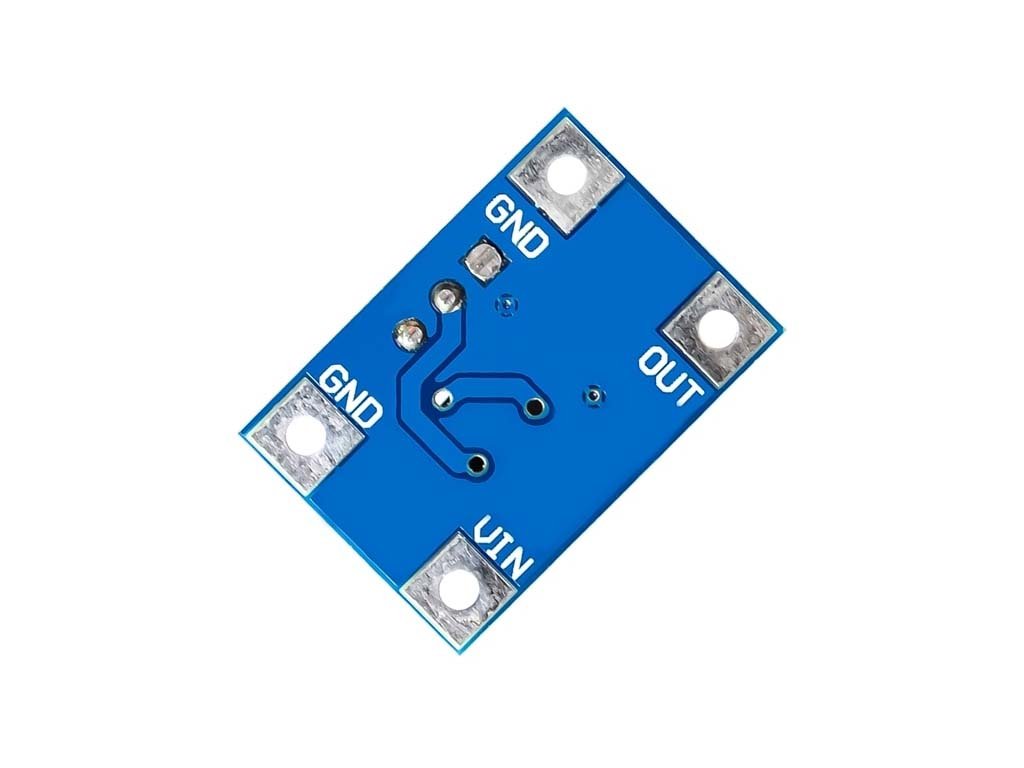

Step-up boost měnič s SX1308 2A
Kód: LA122014
Doprava zdarma
do výdejních boxů od 1 000 Kč
30 dní na vrácení
pro registrované
30 dní na vrácení
Pro registrované zákazníky
Doprava zdarma do výdejních boxů
Při objednávce nad 1 000 Kč
Prodejem to nekončí
Reklamace řešíme do 5 dnů
Rychlá expedice
Do 24 hodin
Detailní popis produktu
Potřebujete napájet Arduino z baterie? Tento měnič je ideální volbou. Dokáže dokonce i z dvou tužkových baterií vytvořit 5V pro Váš projekt.
Vyvarujte se stavu kdy je na vstupních svorkách vyšší napětí než nastavené na výstupních! Může dojít k poškození měniče!
Před prvním použitím je tedy nutné použít vstupní napětí 2V a nastavit požadované výstupní napětí. Potom lze na vstup připojit zamýšlené vyšší vstupní napětí.
Popis produktu:
- Čip: SX1308
- Vstupní napětí: 2-24V
- Výstupní napětí: 3-28V
- Regulace napětí odporovým trimrem
- Výstupní proud: max. 2 A
- Účinnost: 95% (max)
- Spínací frekvence: 1,2 MHz
- Klidová spotřeba: cca 1,5 mA (
- Rozměry: 23x16x13mm
- Váha: 3g
Součástí dodávky:
- 1ks Step-up boost měnič s SX1308 2A
Poznámka:
- Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
- Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
Přidat hodnocení
5
4
3
2
1
Výpis hodnocení
3
A
AH
AH
Jak píše pan "SV" - s odporem 9kOhm nic, musel jsem nakroutit cca 1kOhm a konvertuju 3.3v -> 5v. Účinnost jsem neměřil...
1
S
SV
SV
Já jsem mezi středním vývodem trimru a vývodem GND na straně OUT (při výstupním napětí 5 V) naměřil 1.27 kOhm. Můj měnič je asi z jiné série než ty co zde zakoupil "JD" :-) Když jsem na výstup (5 V) připájel 2W odpor 47 Ohm, tak mi vyšla účinnost cca 60%. Napájecí napětí bylo 3.9 V. Účinnost tedy více-méně odpovídá ceně měniče :-)
5
J
JD
JD
Funguje dobře, jen je zpočátku obtížné najít polohu víceotáčkového trimru, při které se mění výstupní napětí - dlouho se zdá, že se výstup nemění, i když kroutíte dost dlouho na obě strany. Osvědčilo se mi měřit odpor mezi středním vývodem trimru a vývodem u popisku GND na straně OUT. Když "nakroutíte" kolem 9 kOhm, pak bude výstup cca 5 V. Takto můžete modul předem nastavit, pak připojit vstupní napětí a doladit otáčením požadované výstupní napětí.
Výpis diskuzí
LK
Lidl baterka 20V na 24V
Lukas Konig
Lidl baterka 20V na 24V
Lukas Konig
Dobry den,
premyslim, co delam blbe: vytahnu z Lidl baterky 2Ah vyvody, zapojim k tomuto menici, ktery mam vytocen maximalne doleva (dava mi tedy 30V), ale po 2-3 zapojeni do baterky mi menic "shori", mam k nemu zapojeny jen multimetr. Nekolik zapojeni vypojeni vydrzel, ale pak se odporoucel i druhy. Dekuji
MF
Lidl baterka 20V na 24V
Martin Frajdl
Lidl baterka 20V na 24V
Martin Frajdl
Dobrý den, jak máme uvedeno v popisu zboží, výstupní napětí by mělo být max. 28V, nastavení na 30V už bude zřejmě pro tento měnič problematické. Výstupní napětí 24V by nemělo dělat žádné potíže.
RS
Radek Suchan
Radek Suchan
Šel by použít k bateriovému napájení modulu: "https://www.laskakit.cz/krc-86b-bluetooth-4-0-audio-prijimac-a-2x15w-1x30w-zesilovac/#"
Ze 7,4v ze dvou lithiových baterií asi 4000mah?
MF
Martin Frajdl
Martin Frajdl
Dobrý den, v podstatě ano, jen je potřeba mít na mysli, že zesilovač vyžaduje pro plné buzení proud 6A/12V, 4,4A/18V, 3,4A/24V. Měnič umí max. 2A. Pokud by se zesilovač budil na menší zesílení, aby nedošlo k překročení maximálního proudu 2A, dá se tento měnič použít. Doporučil bych spíše měnič s větším výstupním proudem.
MP
Martin Papšík
Martin Papšík
Použít by šel, ale nastavit koncové napětí, co za typ baterie 9v máte?
L
Dotaz
Lukáš
Dotaz
Lukáš
Dobrý den, chci se zeptat, dal by se tento modul použít i k dobíjení 9V baterie 500mAh napájecím napětím 5V/2,1A ? díky
MF
Dotaz
Martin Frajdl
Dotaz
Martin Frajdl
Dobrý den, modul je pouze měnič a nemá žádné funkce nabíječky.
