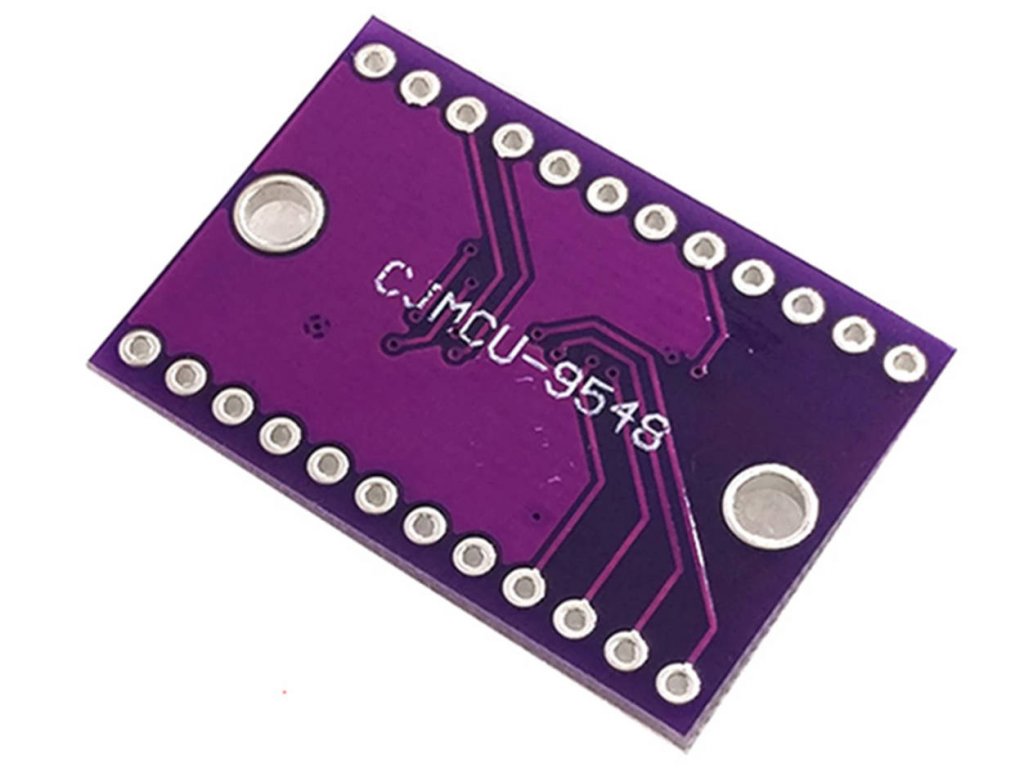

TCA9548 1xI2C master - 8xI2C slave expander
Kód: LA161035Detailní popis produktu
TCA9548A má osm obousměrných překladačů, které lze ovládat přes sběrnici I2C. Jeden master SCL/SDA kanál se překládá na osm slave I2C kanálů. Lze vybrat jakýkoli jednotlivý kanál SCn/SDn nebo kombinaci kanálů, která je určena obsahem programovatelného řídicího registru. Tyto následné kanály lze použít k řešení konfliktů slave adres. Například pokud je v aplikaci zapotřebí osm identických digitálních teplotních senzorů, lze na každý kanál připojit jeden senzor: 0-7.
Master může resetovat TCA9548A v případě prodlevy nebo jiné nesprávné operace tím, že uvede vstup RESET do nízké úrovně. Podobně reset při zapnutí zruší výběr všech kanálů a inicializuje se stavový automat I2C / SMBus.
Jeho použití je poměrně jednoduché: samotný multiplexer je na I2C adrese 0x70 (ale lze jej upravit od 0x70 do 0x77) a na tento port jednoduše napíšete jeden bajt s požadovaným multiplexovaným výstupním číslem a bam - jakékoli budoucí I2C pakety budou odeslány do tohoto portu. Teoreticky byste mohli mít 8 těchto multiplexerů na každé z adres 0x70-0x77 a mohli tak ovládat 64 I2C kanálů.
Specifikace:
- Napájecí napětí: 1,65-5,5V
- Odběr proudu: cca 100mA
- I/O napěťová úroveň: 5V tolerantní
- Frekvence I2C: 400kHz
- Rozměry modulu: 31,6x21,6mm
Součásti dodávky:
- 1ks TCA9548 1xI2C master - 8xI2C slave expander
Poznámka:
- Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
- Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
Doplňkové parametry
Kategorie: | I/O Expander a multiplexer |
---|---|
Záruka: | 2 roky |
Hmotnost: | 0.004 kg |
