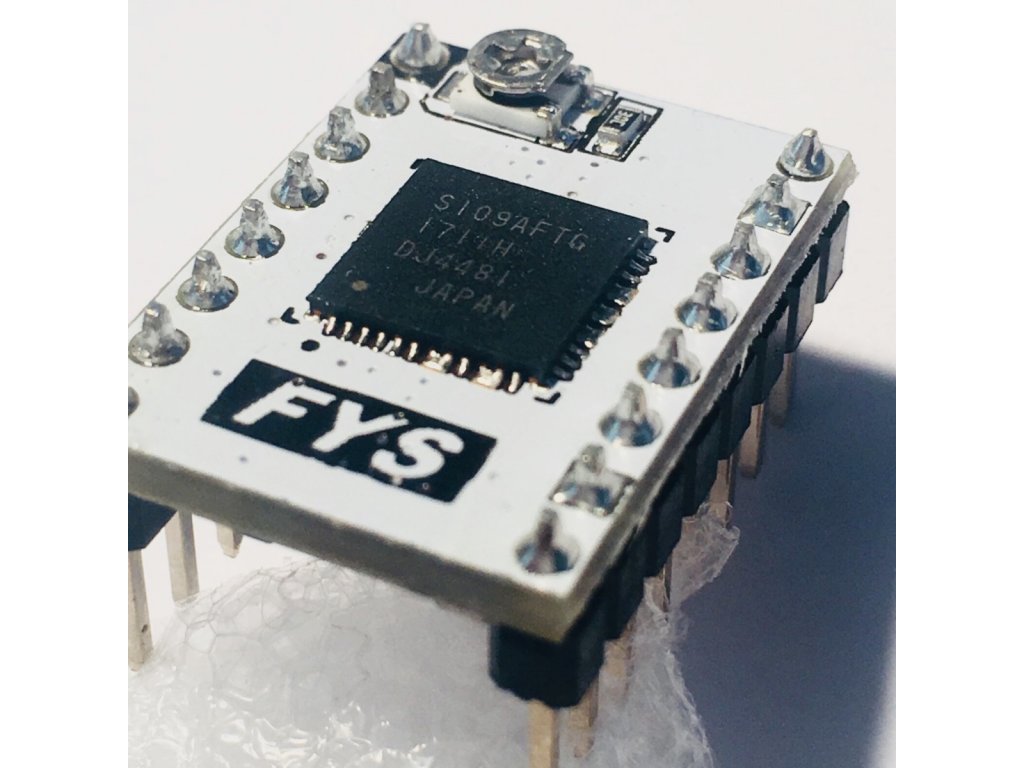

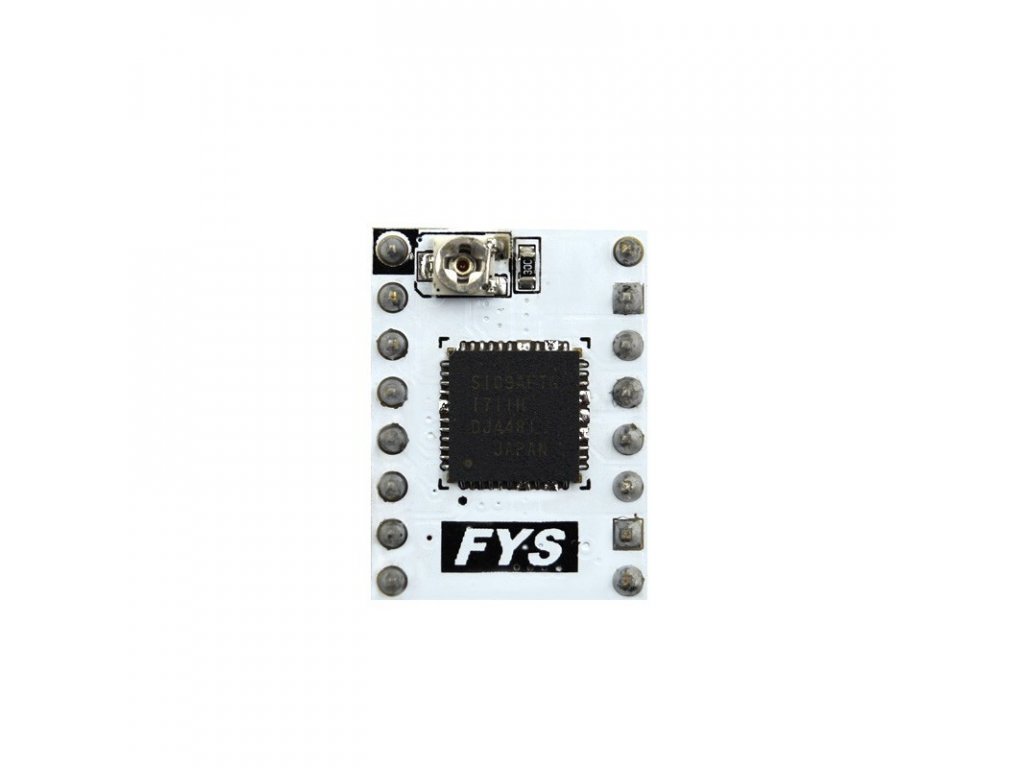

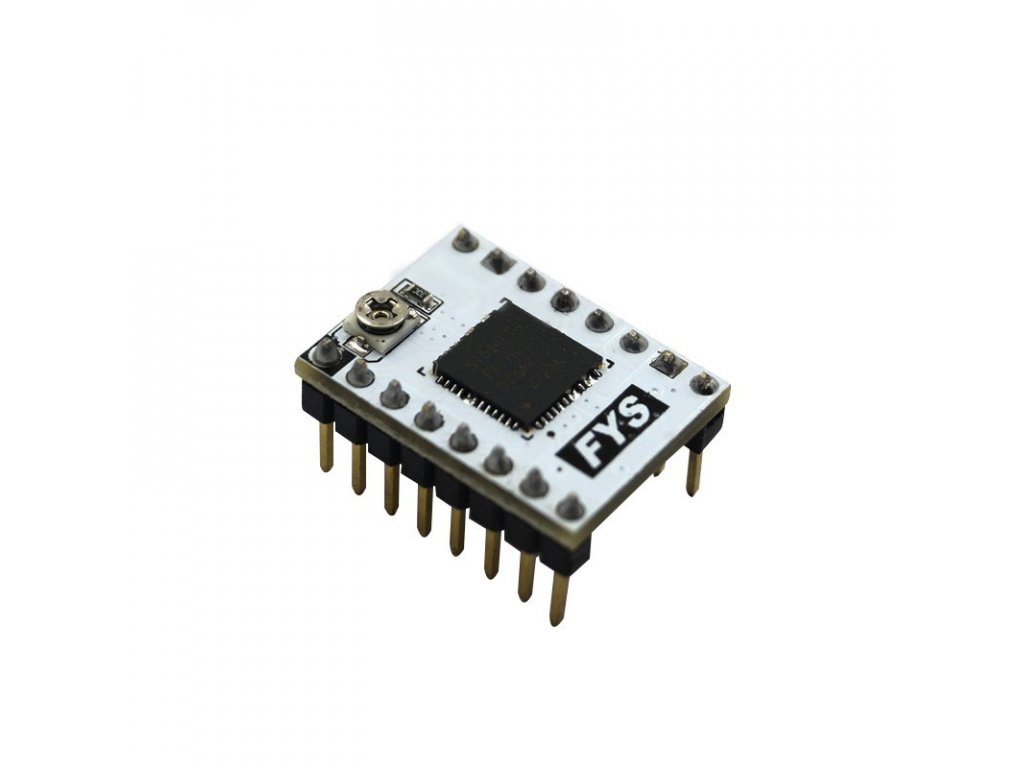

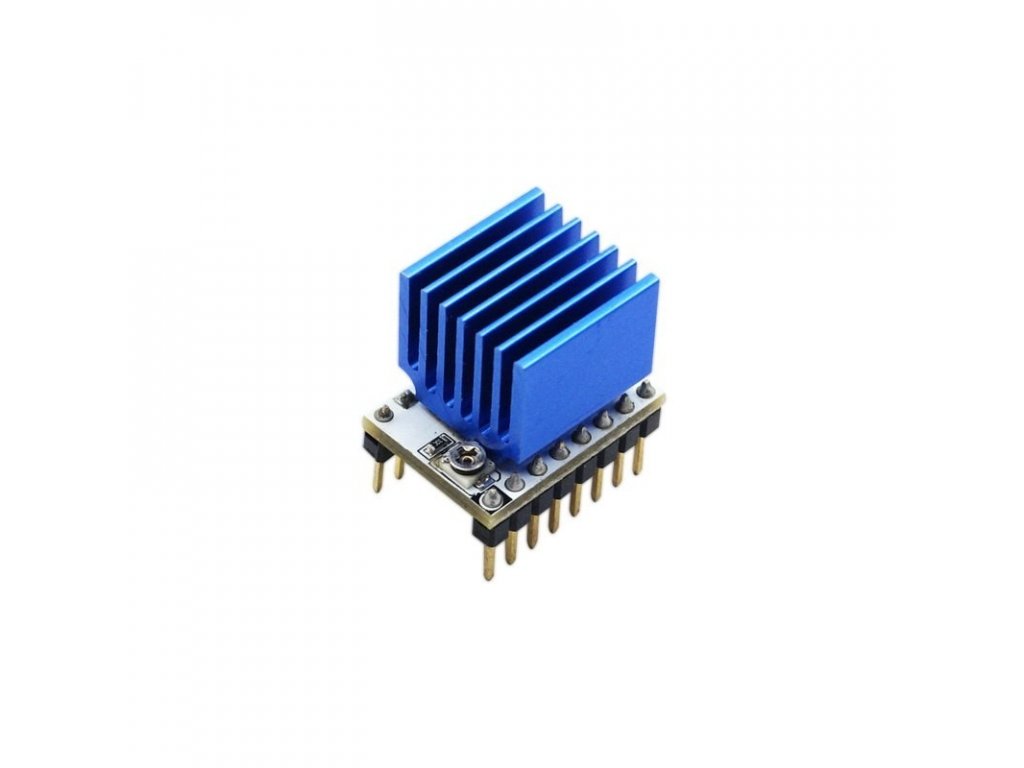

Toshiba TB67S109 driver pro krokové motory

Kód: LA143037
228 Kč 188,40 Kč bez DPH
Skladem (30 ks)
Můžeme doručit do:
18.12.2024

Převodník pro krokové motory s vlastním chladičem a několika užitečnými funkcemi.

Detailní informace

Doprava zdarma
Doprava zdarma
od 2000 Kč
Vrácení zboží
30 dní na vrácení
pro registrované
30 dní na vrácení
30 dní na vrácení
Pro registrované zákazníky
Doprava zdarma
Doprava zdarma
Pro objednávky od 2.000 Kč
Prodejem to nekončí
Prodejem to nekončí
Reklamace řešíme do 5 dnů
Rychlá expedice
Rychlá expedice
Do 24 hodin

Detailní popis produktu

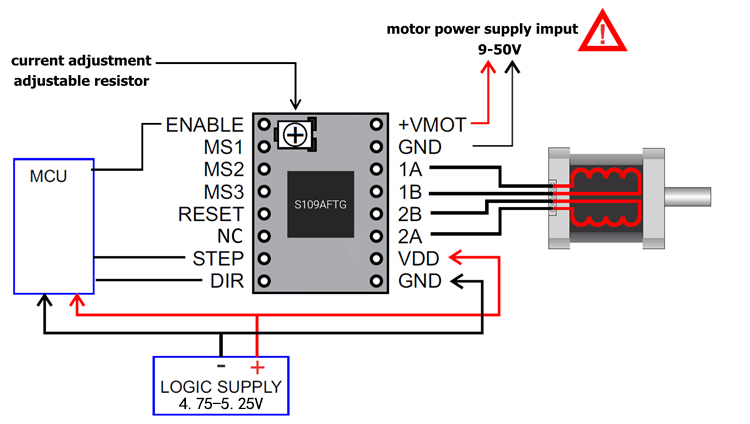

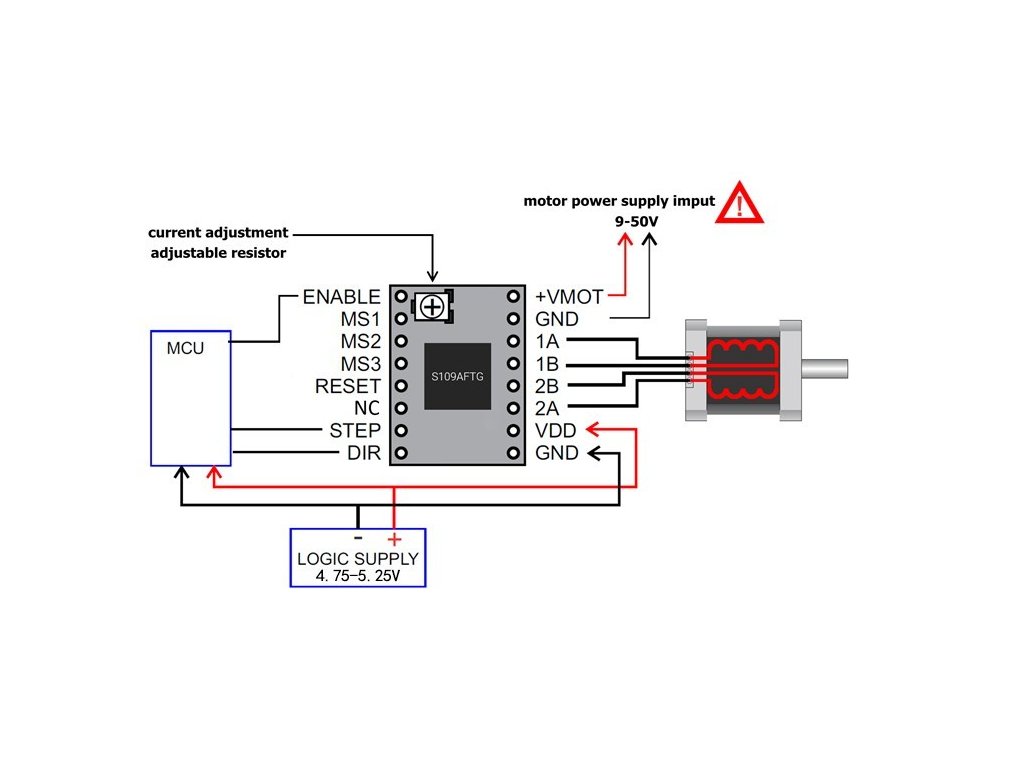

Driver pro krokové motory TB67S109 plus samolepící chladič , vhodný i pro 3D tiskárny a CNC stroje

Věnujte pozornost nastavení hodnoty mikrokrokování! Tento driver nemá při nastavení pinů MS1, MS2 a MS3 na LOW nastaven režim FullStep, jako jiné podobné drivery, ale je ve Stanby módu a driver je tedy vypnutý! Podrobnosti o nastavení mikrokrokování naleznete na stránce 10 originální datasheetu.

Parametry:

  • Nastavitelné omezení proudu,
  • Max proud: 4A s aktivním chlazením
  • Větší chladič
  • Tepelná ochrana
  • Proudová ochrana
  • 6 rozlišení: full-step, half-step, 1/4- kroku, 1/8- kroku, 1/16- kroku a 1/32- kroku
  • Napájecí napětí: max. 50V

Omezené max. proudu:

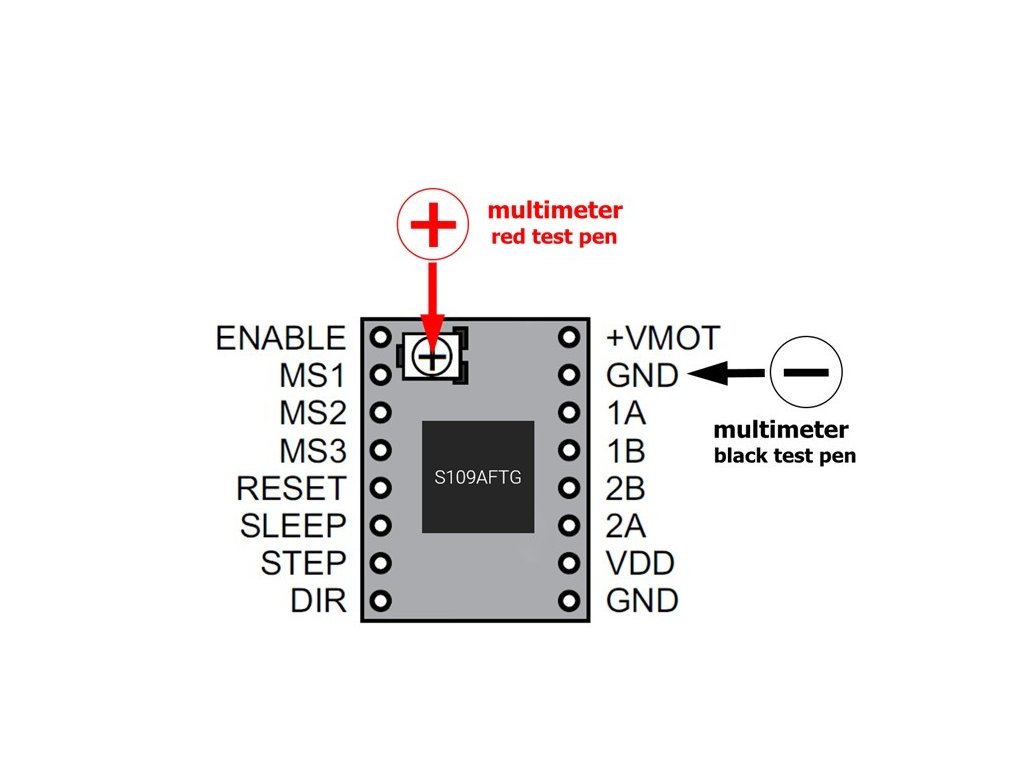

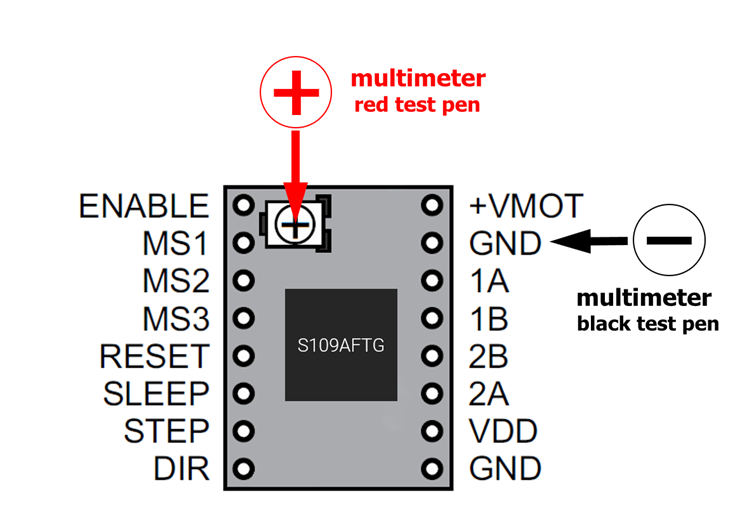

Proudové limity lze nastavit trimerem a měřením Vref. Připoj voltmetr [+] k Vref a [-] k GND a přečti hodnotu napětí.

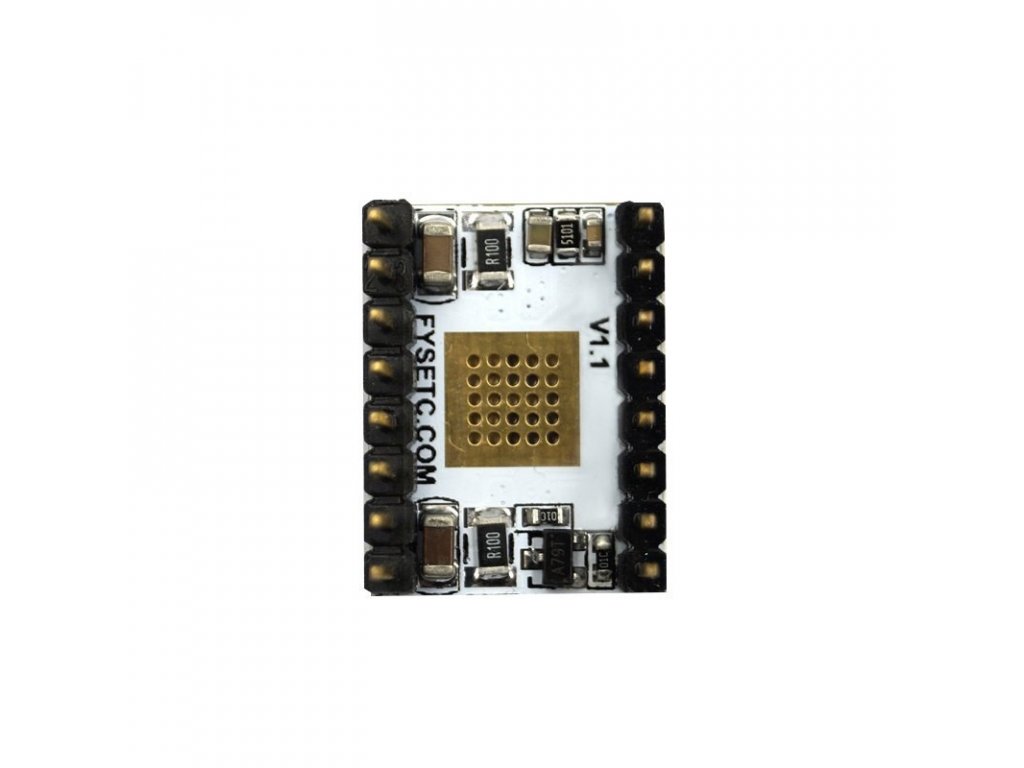

Modul používá 0.10Ω měřicí odpor, takže limity proudu lze vypočítat následovně:

Limit proudu = Vref x 2, takže například pro 2A, trimer musí byt nastaven na 1V.

Součástí dodávky:

  • 1ks Toshiba TB67S109 driver pro krokové motory
  • 1ks Chladič

Poznámka:

  • Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
  • Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.

Doplňkové parametry

Kategorie: Řadiče a drivery pro motory
Záruka: 2 roky
Hmotnost: 0.005 kg
