TZT Data Logger Shield V1.0

Kód: LA110025
88 Kč 72,70 Kč bez DPH
Skladem (22 ks)
Můžeme doručit do:
25.5.2022

TZT Data Logger Shield V1.0

Detailní informace

Doprava zdarma
Doprava zdarma
od 2000 Kč
30 dní na vrácení
30 dní na vrácení
pro registrované
30 dní na vrácení
30 dní na vrácení
Pro registrované zákazníky
Doprava zdarma
Doprava zdarma
Pro objednávky od 2.000 Kč
Prodejem to nekončí
Prodejem to nekončí
Reklamace řešíme do 5 dnů
Rychlá expedice
Rychlá expedice
Do 24 hodin

Detailní popis produktu

TZT Data Logger Shield V1.0

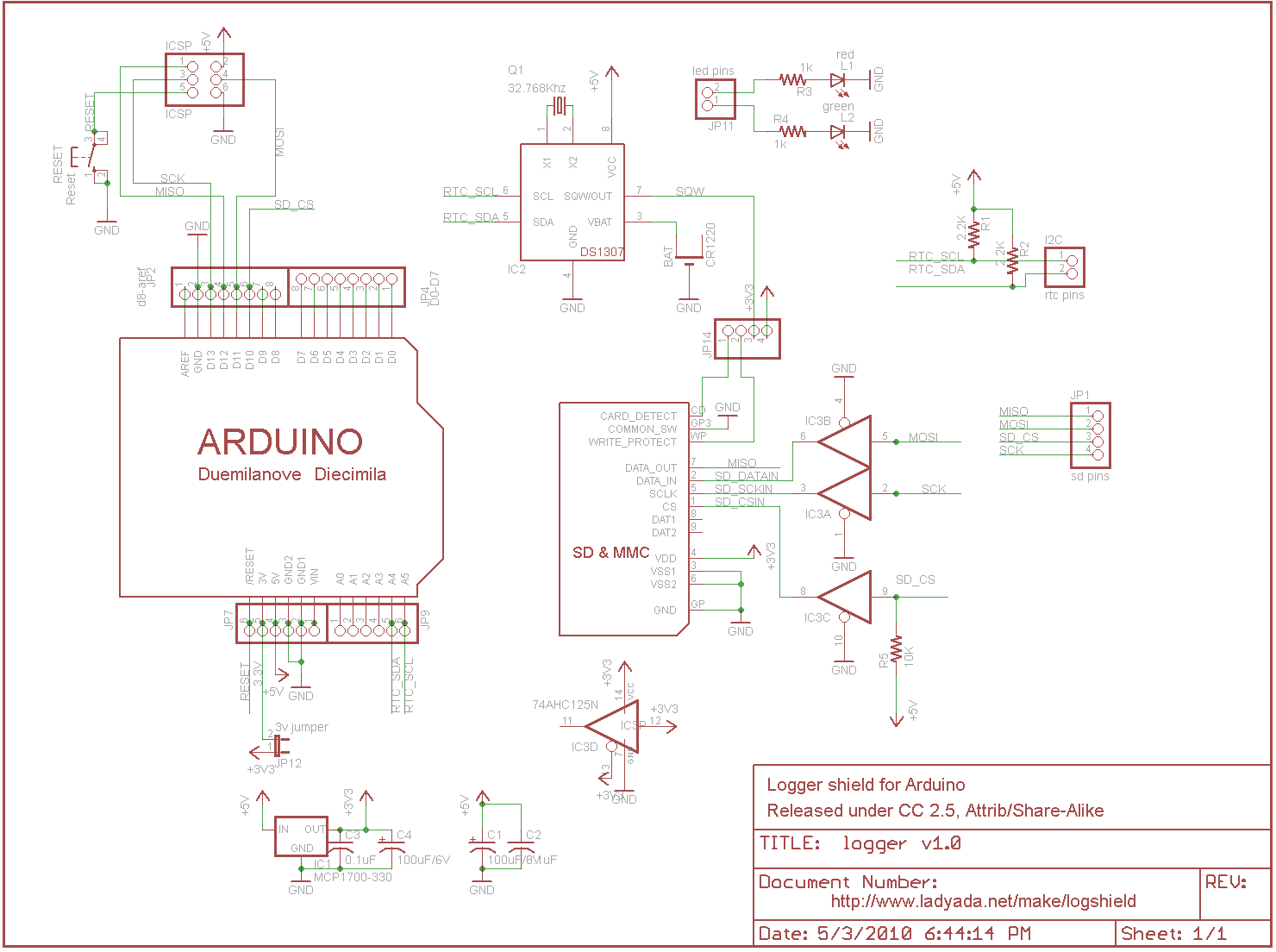

Shield pro Arduino UNO sloužící pro logování informací za běhu programu. Na desce je integrována čtečka SD karet včetně 3,3V zdroje a převodníku logických úrovní, RTC hodiny DS1307 s paticí pro záložní baterii.

Specifikace:

  • Napájecí napětí: 5V (z desky Arduino UNO)
  • SD karty: 3,3V - podpora pro FAT16 a FAT32
  • Rozměry: 68x53x23mm

Součástí dodávky:

  • 1ks  TZT Data Logger Shield V1.0

Poznámka:

  • Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
  • Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
  • Arduino Uno není součásti balení.
  • Baterie CR1220 není součástí balení.
  • Po nasazení shieldu, prosím, zkontrolujte, zda se vývody ze spodní strany nedotýkají pouzder součástek na spodní desce! Mohlo by to způsobit zkrat a zničení shieldu, nebo i základní desky. Na takto poškozené zboží se záruka nevztahuje!

Zdroje:

Doplňkové parametry

Kategorie: Arduino Uno
Záruka: 2 roky
Hmotnost: 0.022 kg
Funkce štítu: Ukládání dat, Prototypování
Přidat komentář
Nevyplňujte toto pole:
P Avatar autora Nekompatibilní s některými deskami! 11.11.2021 21:34
Nelze použít s Leonardem, má proházené piny...
Odpovědět
RM Avatar autora Ardurino UNO wifi Rev2 5.10.2021 13:18
Dobrý den, nedaří se mi to rozchodit, procházel jsme návody ale nikde jsem nenašel nějaké řešení, Karta mám 16 GB, jde asi o nějaké nastavení pinů, ale už jsme krátkej.. prosím někoho o radu. děkuji.
Odpovědět
RM Avatar autora Vyřešeno 5.10.2021 22:42
Vyřešeno Ardurino UNO wifi rev2.. Přepájením 13,12,11 na spodní část Ardurina MISO, MOSI a SCK
DK Avatar autora SDA/SCL analog A5, A4 10.9.2021 10:58
neví někdo, proč layout shieldu je navrhnut tak, že RTC a její SDA/SCL je zapojeno na analog A5, A4 ? Proč se nepoužili přímo piny D19-18 z desky (UNO) ? tj SDA/SCL
Odpovědět
RM Avatar autora 5.10.2021 16:12
Uz se s tim trapim par dni. SDA/SCL nejsou aktiv, takže pokud na A5 A4 není SDA/SCL, tišták jsem přeříznul a přepájel pod deskou (Mám UNO rev2) na piny SDA/SCL a hodiny fungují.. Trapim se ale s SD Kartou tu nevidím..
5
1x
4
0x
3
1x
2
0x
1
0x
Nevyplňujte toto pole:
3
TH Avatar autora | 25.3.2022
Zakoupil jsem na jiném obchodu, který to nabízel včetně zálohovací baterie. S tímto shieldem jsem spokojený na 50 %, protože záloha hodin je nefunkční, byť napětí na příslušných pinech IO DS1307 je. Každopádně ukládání na SD kartu funguje jak má. Pro jistotu objednávám ještě jeden modul přímo z tohoto eshopu, abych ověřil, že problém se zálohováním hodin byl jen u předchozího modulu.
5
AD Avatar autora | 29.12.2021
OK
