WeMos D1 mini lithium battery shield

Kód: LA110017
58 Kč 47,90 Kč bez DPH
Skladem (38 ks)
Můžeme doručit do:
13.12.2022

WeMos D1 mini lithium battery shield

Detailní informace

Doprava zdarma
Doprava zdarma
od 2000 Kč
30 dní na vrácení
30 dní na vrácení
pro registrované
30 dní na vrácení
30 dní na vrácení
Pro registrované zákazníky
Doprava zdarma
Doprava zdarma
Pro objednávky od 2.000 Kč
Prodejem to nekončí
Prodejem to nekončí
Reklamace řešíme do 5 dnů
Rychlá expedice
Rychlá expedice
Do 24 hodin

Detailní popis produktu

Jde o Shield, který nasadíš přímo na WeMos D1 mini.

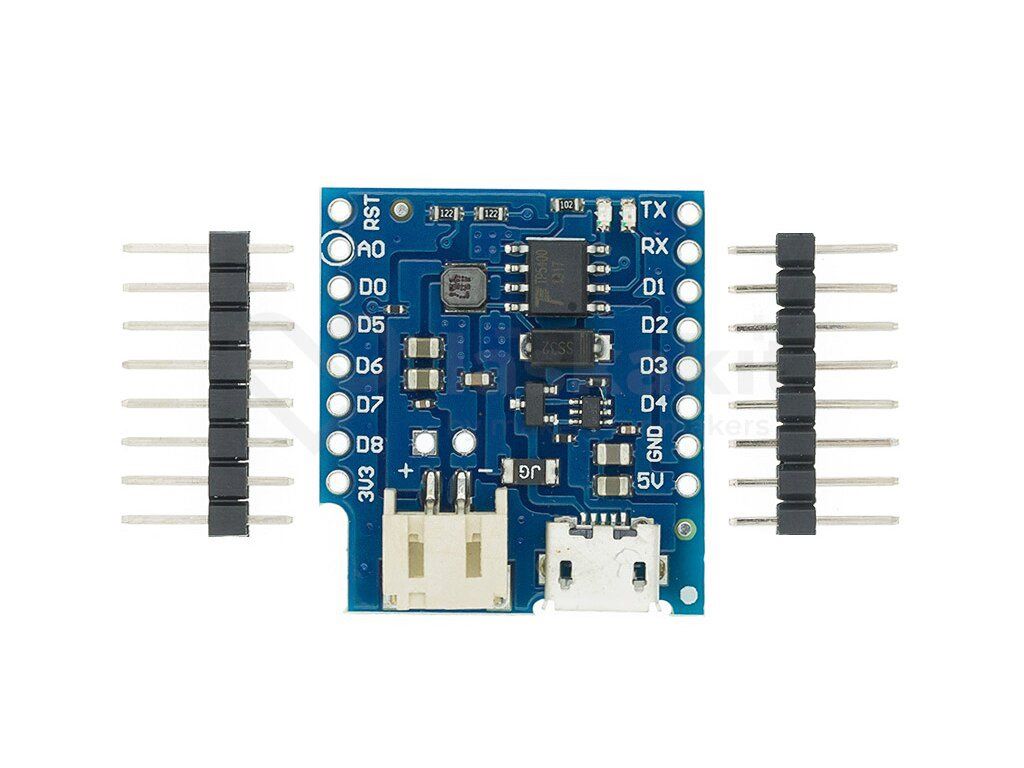

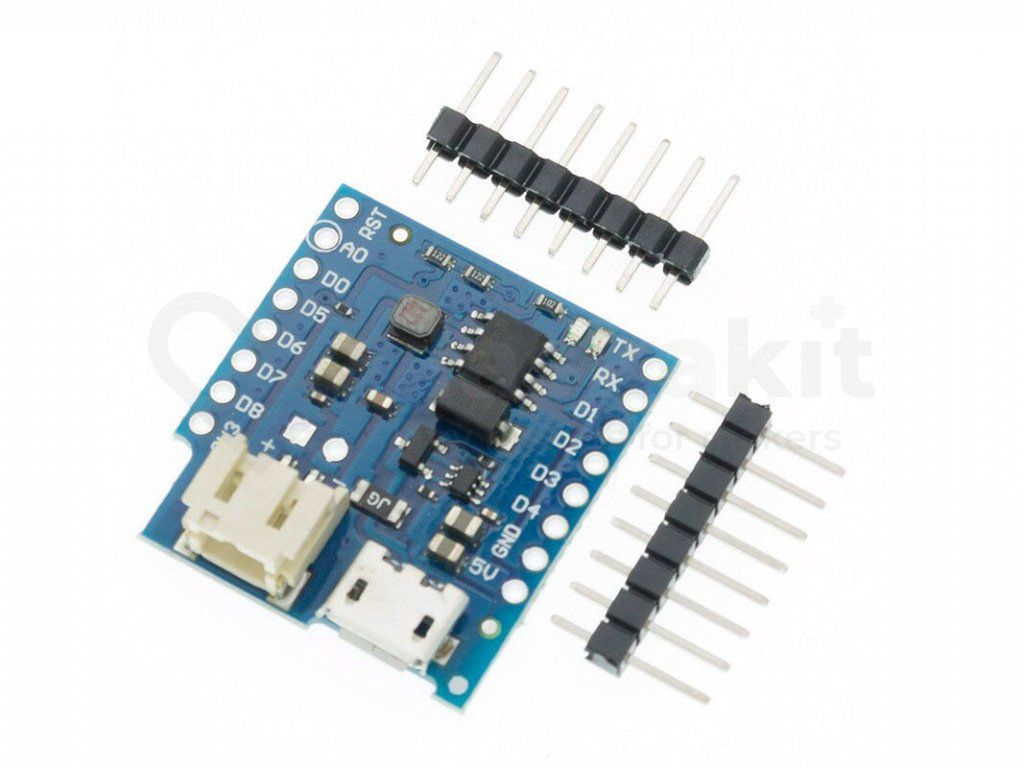

Shield je dodáván se třemi různými sadami pinů: dlouhý pin - samice, standardní pin - samice a pinů - samec. My máme nejraději hlavičky dlouhý pin- samice, protože umožní připojit desku do breadboardu a zároveň mohou být hlavičky - samice na vrchní straně desky.

Tento model je určen pro nabíjení lithiových akumulátorů, s použitím konstantního proudu / konstantního napětí (CC/CV). Nemá nadproudovou a zkratovou ochranu, nedoporučujeme požívat s batetrií, která nemá integrovanou ochrany.

Funkce ochrany:

Tento modul používá regulátor nabíjení TP5410 Li-Ion IC

  • Řízení konstantního proudu a konstantní napětí pro nabíjení připojené lithiové baterie,
  • Ochrana proti vybíjení – chrání baterii proti vybití pod 2.5V.
  • Ochrana proti přepětí – modul bude baterii bezpečně nabíjet do 4.2V,
  • Dobíjení (rekondice baterie) - v případě, že je úroveň napětí připojené baterie menší než 2.9V, bude modul dobíjet proudem 130mA, dokud napětí baterie opět nedosáhne 2.9V, přičemž v tomto okamžiku nabíjení se proud zvyšuje z lineárního na konfigurovaný nabíjecí proud.

Může být nabíjen z microUSB kabelu nebo připojení viz obrázek dole. Zdroj musí být schopen poskytnout 1A pro správné nabití připojené baterie. Většina nabíječek moderních telefonů/USB může poskytnout 1A nebo více (viz štítek na nabíječce). Je nutné zároveň použít kabel USB, který je vyroben alespoň pro 1A.

Modul zahrnuje dvě indikační LED diody. Červená LED dioda indikuje nabíjení. Modrá LED dioda indikuje kompletní nabití.

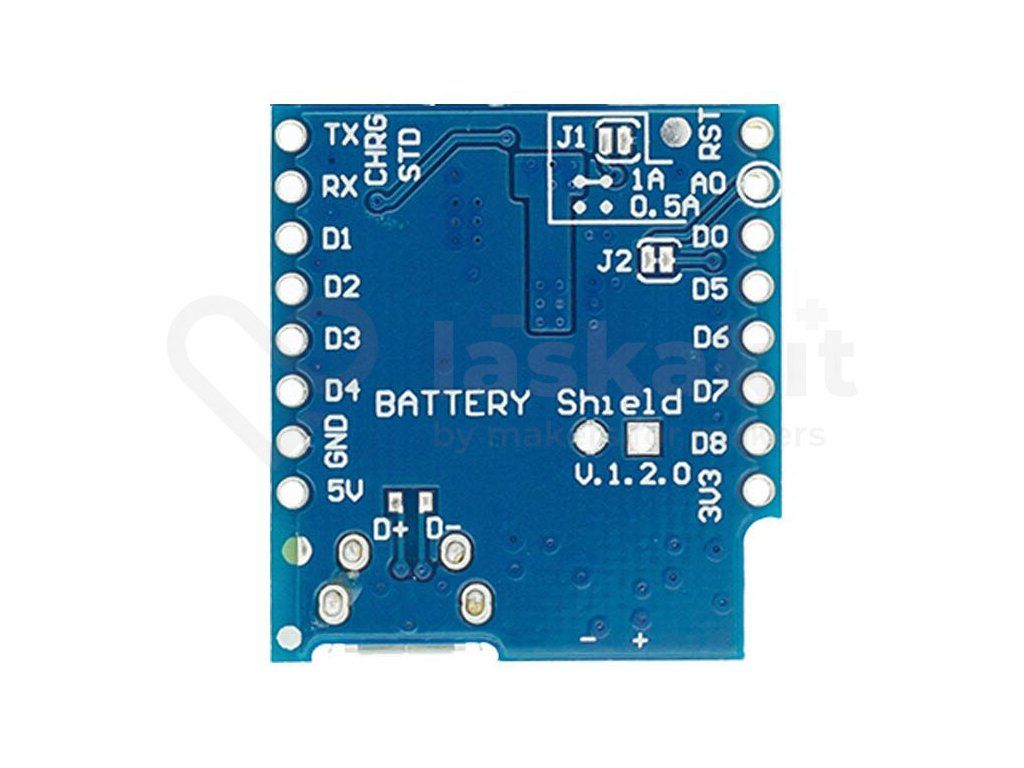

Nabíjecí proud může být nakonfigurován externě s odporem Rprog. (R3 a R4, viz diagram). Manuál pro TP5410 (odkaz v sekci zdrojů níže) zahrnuje tabulku a rovnici pro hodnotu odporu, která bude použita pro konfiguraci různých nabíjecích proudů.

Modul spotřebovává velmi malé množství proudu (µA), když je připojen k baterii. Je dobré to nechat připojené k baterii po delší dobu. Pokud ovšem máte v plánu nenabíjet baterii po dobu 4 měsíců, doporučujeme modul od baterie odpojit.

Nabíjecí čip TP5410
Metoda nabíjeni CC/CV
Vstupní napětí 4.5~6.0V
Konstantní nabíjecí proud 0,29A / 0,58A (nastavitelný)
Konec nabíjeni (Napětí) 4.2V ±1.5%
Pomalé nabíjení (Battery Reconditioning)
Hranice do 2.9V ±0.1V
Proud 130mA ±10mA

Součástí dodávky:

  • 1ks  WeMos D1 mini lithium battery shield

Poznámka:

  • Před zapojením baterie si řádně zkontrolujte polaritu připojované baterie! Některé baterie mohou mít na konektoru opačné zapojení! Při přepólování modulu by mohlo dojít k jeho zničení.
  • Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
  • Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
  • Vzhledem k povaze a vlastnostem lithium-Iónových baterií, Laskarduino nezodpovídá ani neručí za jakékoli škody, závady, zranění, požáry, popálení kůže nebo jakékoliv jiné následky, které mohou nastat při nesprávném nebo správném používání tohoto modulu nebo jakékoli baterie, zařízení nebo položky. Koupí tohoto produktu předchozí akceptujete.
  • Wemos D1 mini není součásti balení.

Doplňkové parametry

Kategorie: Shield moduly Wemos a ESP
Záruka: 2 roky
Hmotnost: 0.01 kg
Funkce štítu: Napájení

Buďte první, kdo napíše příspěvek k této položce.

Nevyplňujte toto pole:
Nevyplňujte toto pole:
JD Avatar autora Nabíjecí proud – rozpor schéma modulu a popisu 22.11.2022 11:32
Zdá se mi, že máte rozpor mezi popisem, schématem a datasheetem ohledně nastavení proudu. Dle datasheetu platí rovnice I_BAT = 700 / R_PROG. Podle schématu jsou na pin PROG připojeny dva odpory 1k2 v sérii. To tedy dává možnost volby mezi přibližně 292mA a 583mA. V popisu ale máte možnost volby mezi 500mA a 1000mA. Co je tedy správně?
Odpovědět
MF Avatar autora Nabíjecí proud – rozpor schéma modulu a popisu 22.11.2022 14:01
Dobrý den, osazeny jsou rezistory 1,2k. Popis opraven.
JK Avatar autora vyšší revize 25.10.2022 17:28
Dobrý den, počítáte se zařazením do sortimentu revizi 1.2.0, popř. 1.3.0., která již má volitelné připojení Ubat na pin A0? Děkuji
Odpovědět
M Avatar autora Bateri 10.3.2022 21:15
Je tato baterie vhodná pro tento shield? GeB LiPol Baterie 605080 3000mAh 3.7V JST-PH 2.0 (https://www.laskakit.cz/baterie-li-po-3-7v-3000mah-lipo/)
Odpovědět
MF Avatar autora Bateri 11.3.2022 13:13
Dobrý den, k tomuto shieldu lze připojit jakoukoli Li-ION/LiPOL baterii. Jen je potřeba dávat pozor na správné zapojení baterie. Námi dodávané LiPOL baterie mohou mí na konektoru polaritu opačně než má konektor na shieldu.
M Avatar autora Nabíjení 10.3.2022 21:11
Chápu správně, že shield se nasadí na Wemos D1 mini a umožní tak napájení z baterie, a při vybití můžu shield z Wemos D1 mini sundat, a baterii nabíjen jen přes tento shield?
Odpovědět
MF Avatar autora Nabíjení 11.3.2022 13:11
Dobrý den, ano pomocí tohoto shieldu můžete napájet Wemos z baterie a taky pomocí něj baterii nabíjet. Není nutné ani shield od wemosu odpojovat.
D Avatar autora D1 mini pro 10.3.2022 21:02
Dobrý den, je tento shield kompatibilní s WeMos D1 mini pro? S obyčejným mini mi jede v pohodě, ale s pro ne, v čem by mohl být problém?
Odpovědět
MF Avatar autora D1 mini pro 11.3.2022 13:06
Dobrý den, s deskou WeMos D1 mini pro jsem tento shield netestovali, ale měl by fungovat bez problémů. Jak se Vám to přesně chová?
R Avatar autora nabíjení solárním panelem 20.2.2022 11:13
Dobrý den, chci se zeptat, zda je možné k tomuto shieldu připojit k nabíjení baterií solární panel ? Pokud ano, můžete doporučit jaký ? Díky za odpověď
Odpovědět
MF Avatar autora nabíjení solárním panelem 21.2.2022 10:39
Dobrý den, solární panel by asi použít bylo možné. Maximální napětí panelu by mělo být max. 6V.
Avatar autora Diody 15.10.2020 15:20
Dobrý den, v popisu píšete u diod červená nabíjení, modrá nabito, jak je to když svítí obě najednou?
Odpovědět
Avatar autora RE:Diody 15.10.2020 23:16
už jsem na to přišel, kablíky v konektoru u lipolky byli obráceně oproti konektoru na shieldu
