    WeMos D1 mini power shield

    Kód: LA110030
    1 hodnocení
    WeMos D1 mini power shield
    38 Kč 31,40 Kč bez DPH
    Skladem (92 ks)
    Můžeme doručit do:
    1.4.2026

    Štít pro desky WeMos D1 mini pro napájení vašich věží s regulátorem, napájecím jackem a šroubovacími svorkami.

    Detailní informace

    Doprava zdarma
    Doprava zdarma
    do výdejních boxů od 1 000 Kč
    Vrácení zboží
    30 dní na vrácení
    pro registrované
    30 dní na vrácení
    30 dní na vrácení
    Pro registrované zákazníky
    Doprava zdarma
    Doprava zdarma do výdejních boxů
    Při objednávce nad 1 000 Kč
    Prodejem to nekončí
    Prodejem to nekončí
    Reklamace řešíme do 5 dnů
    Rychlá expedice
    Rychlá expedice
    Do 24 hodin

    Detailní popis produktu

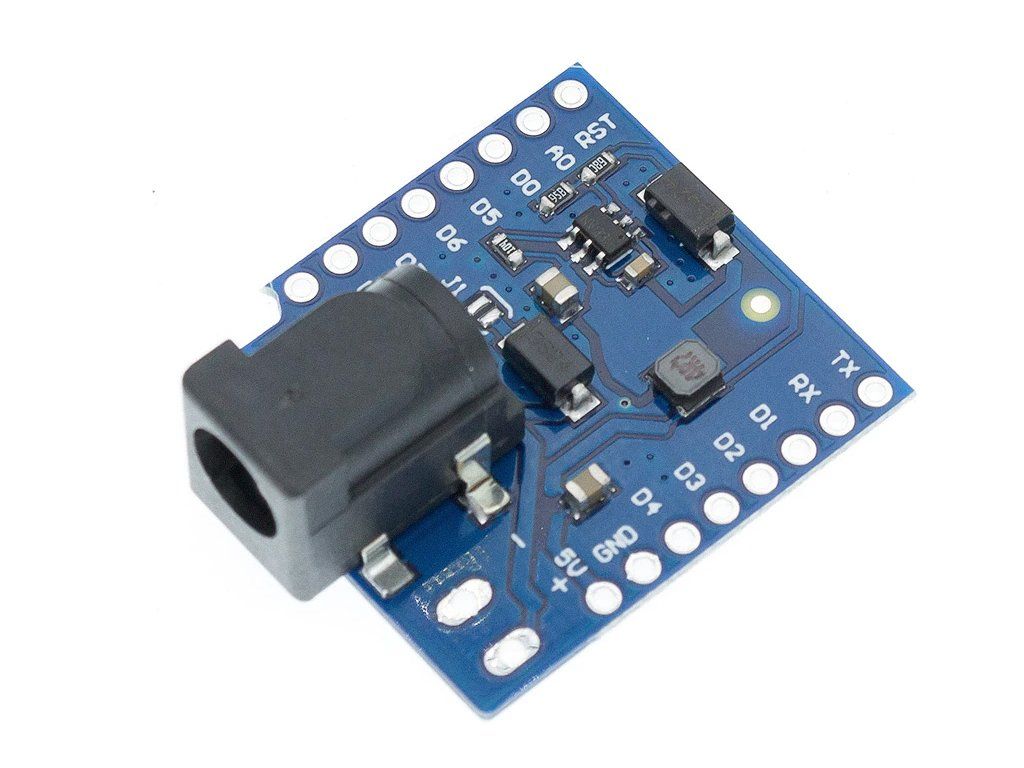

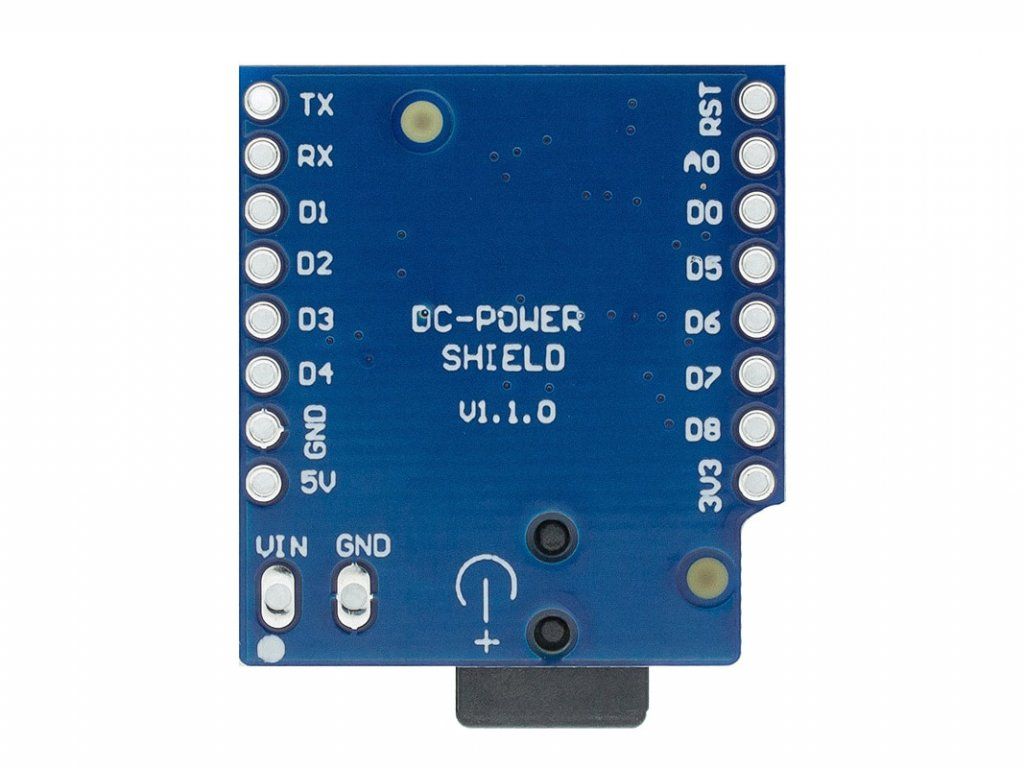

    Jednoduše budeš moct napájet svůj WeMos D1 Mini-based pomocí DC power shieldu.

    Výstupní napětí je 5V na 800mA, vstupní napětí je 7 - 24V DC.

    V sadě jsou piny, které nejsou k shieldu připájeny.

    Spojkou J1 zkratuješ vstupní diodu.

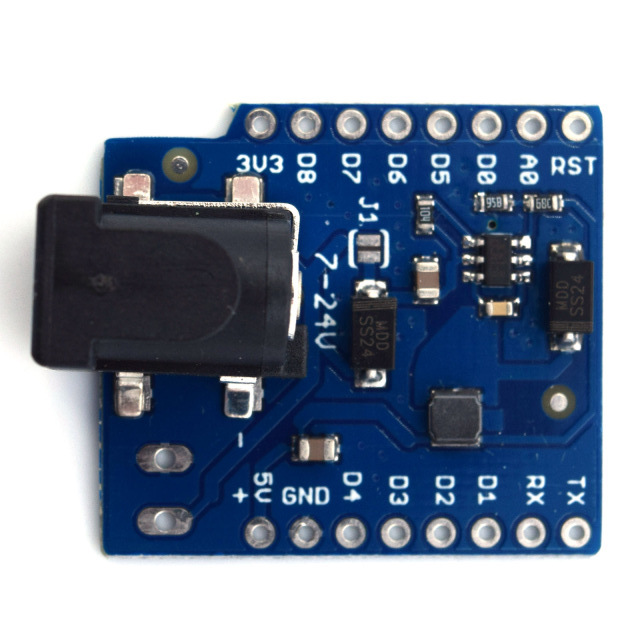

    DC-Power-Shield-V1-1-0-for-WEMOS-D1-mini

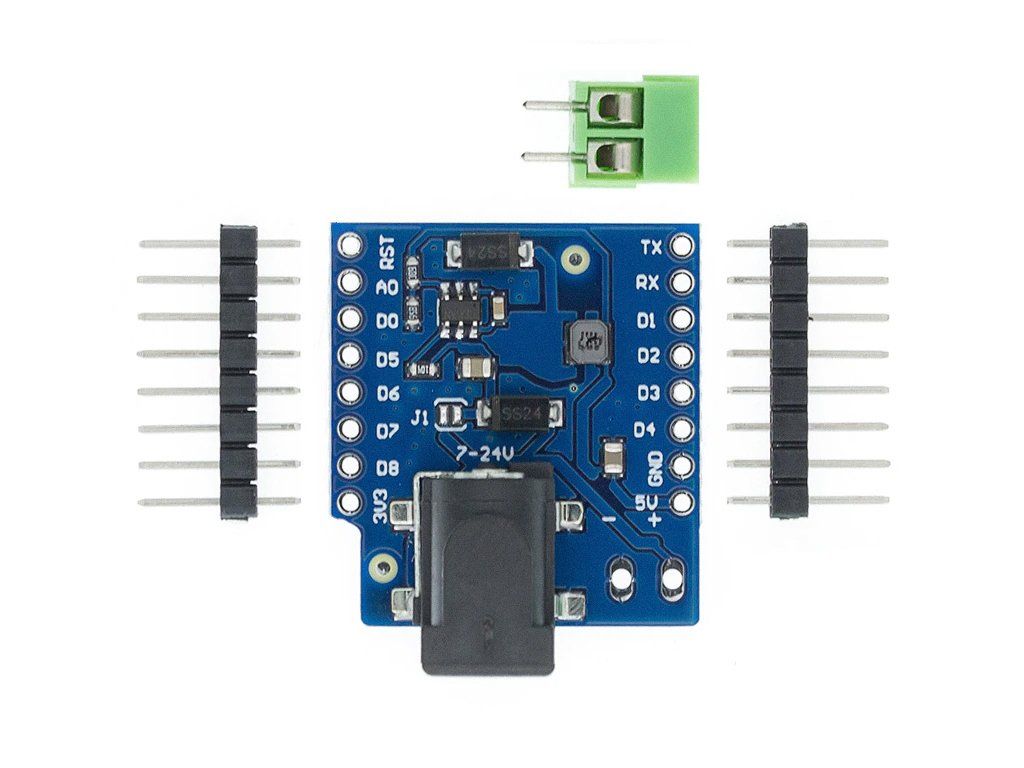

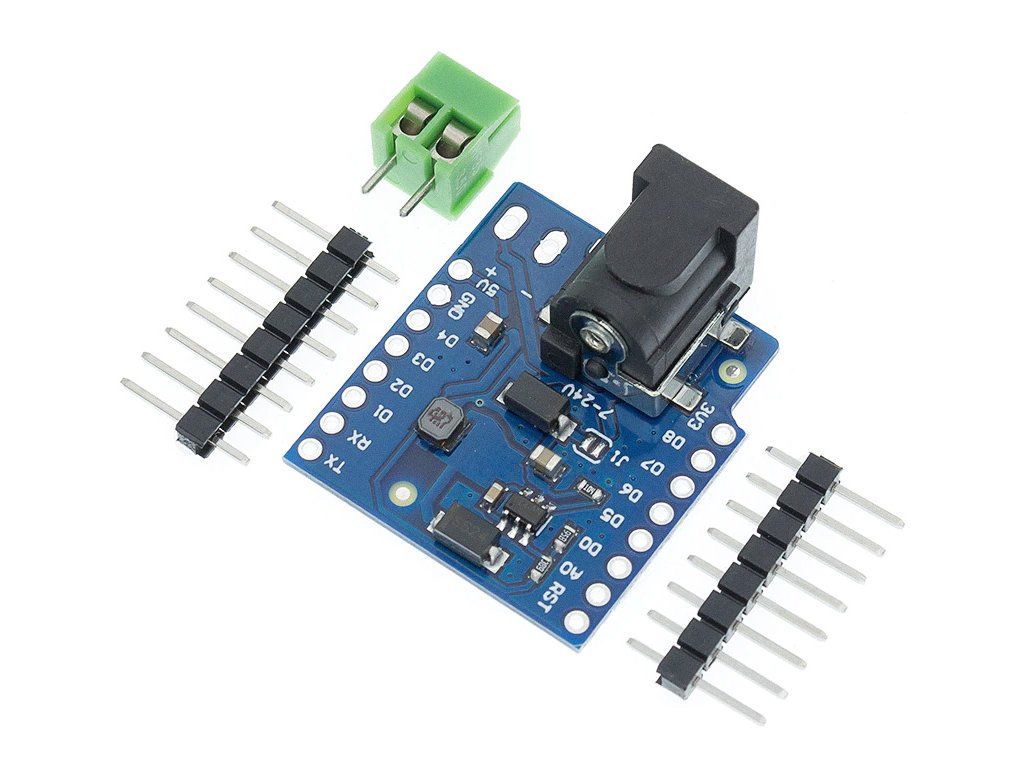

    Součástí dodávky:

    • 1ks  WeMos D1 mini power shield
    • 2ks  8 pinové pásy

    Poznámky:

    • Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
    • Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
    • Wemos D1 mini není součásti balení.

    Doplňkové parametry

    Kategorie: ESP a WeMos shield moduly
    Záruka: 2 roky
    Hmotnost: 0.01 kg
    Výstupní napětí fixní: 5V
    Výstupní proud max.: Do 1A
    Funkce Konstantní proud: ne
    Vstupní napětí max.: 12-30V
    Vstupní napětí min.: 4-7V
    Výstupní napětí min.: 3-5V
    Max. Výkon: 3-5W
    Funkce štítu: Napájení
    foto 2
    WeMos D1 mini SHT30 shield, I2C
    Skladem (19 ks)
    97,50 Kč bez DPH
    118 Kč

    Štít pro desky WeMos D1 mini s senzorem SHT30 kombinujicí detekci vlhkost do 100% RH a teploty mezi -40-120°C.

    LA110018
    foto 2
    WeMos D1 mini DS18B20 shield
    Skladem (11 ks)
    31,40 Kč bez DPH
    38 Kč

    Štít pro desku WeMos D1 s teplotním čidlem DS18B20.

    LA110035
    Espressif ESP-01/01S DS18B20 shield
    Espressif ESP-01/01S DS18B20 shield
    Skladem (12 ks)
    47,90 Kč bez DPH
    58 Kč

    Štít pro desky ESP-01 a 01S s čidlem teploty DS18B20, který se hodí pro bezdrátovou měřící stanici.

    LA110064
    Zobrazit všechny podobné produkty
    5,0 1 hodnocení
    5
    1x
    4
    0x
    3
    0x
    2
    0x
    1
    0x
    Nevyplňujte toto pole:

    Výpis hodnocení

    5
    JC Avatar autora | 28.6.2022
    zatím jsem npoužil
    Nevyplňujte toto pole:

    Výpis diskuzí

    VP Avatar autora Špatné výstupní napětí 3.8.2025 13:55
    Reguluje na 3,7 V na 5V sběrnici (i s 50 Ohm zátěži). Všiml jsem si, že ve zpětné vazbě regulátoru je jiný odpor než ve Wemos specifikaci. Přepájel jsem tam správný a už reguloval na 4,2 V. Regulátor zřejmě není podle Wemos schématu. Chtěl jsem ještě přepájet na jiný odpor, ale s SMD resistorem utrhl i vodivý spoj na desce, tak to šlo do šrotu. Ale testuje prosím tyto moduly před odesláním.
    MH Avatar autora Zapojení zdroje a USB zároveň 7.11.2022 18:29
    Dobrý den, je možné zapojit 24V zdroj do této desky a zároveň mít připojené USB do Wemosu pro sériovou komunikaci? Děkuji
    PH Avatar autora 25.9.2024 10:12
    Dobrý den, Jaký byl výsledek? lze zapojit shield a USB?
    MF Avatar autora Zapojení zdroje a USB zároveň 9.11.2022 07:52
    Dobrý den, ano to by neměl být problém.
