WeMos D1 Mini Pro 16MB ESP8266 WiFi modul

Kód: LA100042
198 Kč 163,60 Kč bez DPH
Skladem (31 ks)
Můžeme doručit do:
6.11.2024

Klon desky WeMos D1 Mini Pro, malé desky s modulem ESP8266 která jí umožní bezdrátovou komunikaci pomocí WiFi.

Detailní informace

Doprava zdarma
Doprava zdarma
od 2000 Kč
Vrácení zboží
30 dní na vrácení
pro registrované
30 dní na vrácení
30 dní na vrácení
Pro registrované zákazníky
Doprava zdarma
Doprava zdarma
Pro objednávky od 2.000 Kč
Prodejem to nekončí
Prodejem to nekončí
Reklamace řešíme do 5 dnů
Rychlá expedice
Rychlá expedice
Do 24 hodin

Detailní popis produktu

Wemos D1 Mini Proje Wifi vývojová breadbord kompatibilní deska, založená na ESP8266.

Deska je kompatibilní s Arduino IDE a s NodeMCU. Návody v angl. lze nalézt v sekci zdrojů níže.

Všechny I/O piny mají přerušení, PWM, I2C a 1-Wire , mimo pin D0.

Deska je dodávána se třemi různými sadami pinů: dlouhý pin - samice, standardní pin - samice a pinů - samec. My máme nejraději hlavičky dlouhý pin- samice, protože umožní připojit desku do breadboardu a zároveň mohou být hlavičky - samice na vrchní straně desky.

Deska má USB Micro konektor a USB pro sériový (UART) převodník, takže je jednoduché tuto desku připojit ke svému počítači pomocí USB Micro kabelu.

Specifikace:

Mikrokontrolér ESP8266
USB - Serial Převodník CP2102
Digitální I/O Piny 9
Analogové Vstupy 1 (3.2V max)
Flash 16MB
Rozměry
Délka 34.2mm
Šířka 25.6mm
Výška 4mm
Váha 4g



WeMos Pin Funkce ESP8266 Pin
TX TXD TXD
RX RXD RXD
A0 Analogový vstup A0
D0 I/O GPIO16
D1 I/O, SCL GPIO5
D2 I/O, SDA GPIO4
D3 I/O, 10k pull-up GPIO0
D4 I/O, 10k pull-up, LED GPIO2
D5 I/O, SCK GPIO14
D6 I/O, MISO GPIO12
D7 I/O, MOSI GPIO13
D8 I/O, 10k pull-down, SS GPIO15
G Země GND
5V 5V
3V3 3.3V 3.3V
RST Reset RST

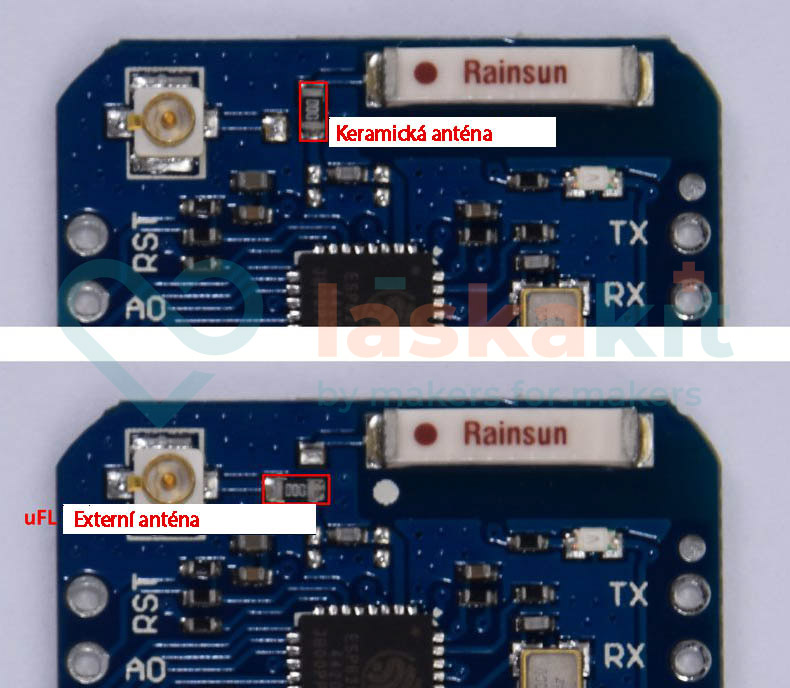

Připojení externí antény:

LaskaKit-wemos-d1-mini-pro--esp8266-wifi-modul-ant

Součástí dodávky:

  • 1ks  WeMos D1 Mini Pro 16MB ESP8266 WiFi modul, klon

Poznámka:

  • D1 Mini Pro je 3.3V zařízení. Pokud jej zapojíš do 5V digitálních senzorů nebo zařízení, budete možná potřebovat převodník nízké úrovně, jako jsou naše 4-kanálové nebo 8-kanálové převodníkové moduly.
  • Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
  • Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.

Doplňkové parametry

Kategorie: ESP vývojové desky
Záruka: 2 roky
Hmotnost: 0.005 kg
Typ: ESP a Bouffalo
Logické úrovně: 3.3V
I/O piny: 9
PWM piny: 8
ADC piny: 1
Frekvence: 26MHz
Flash Paměť: 16MB
SRAM paměť: 32kB
EEPROM paměť: Ne
Konektor s nabíječkou pro baterii: Ne
Mikrokontroler: ESP8266EX
Převodník: CP2102
Bluetooth: Ne
WiFi: Ano
5
3x
4
0x
3
0x
2
0x
1
0x
Nevyplňujte toto pole:
5
ML Avatar autora | 1.9.2021
Maximální spokojenost, v malém prostoru hodně "muziky". Používám je v průmyslovém prostředí. Nejstarší běží od prosince 2020 nepřetržitě bez výpadku a naprosto spolehlivě.
5
R Avatar autora | 18.1.2021
Šlape spolehlivě, celkem citlivý příjem Wifi
5
JN Avatar autora | 18.2.2020
super, funguje jak má
Nevyplňujte toto pole:
PK Avatar autora Připojení vnější antény 12.4.2024 19:39
Nerozumím odpovědi pana Frajdla ohledně přepájení něčeho na desce. Já tam žádnou propojku nevidím. Myslel jsem, že vnější anténu pouze připojím.
Odpovědět
KL Avatar autora Připojení vnější antény 15.4.2024 07:05
Zdravím, přidáno do popisu.
P Avatar autora 19.10.2022 17:00
Dobrý den, je potřeba připojit externí anténu? Jestli ano, jakou?
Odpovědět
MF Avatar autora 20.10.2022 07:14
Dobrý den, není nutné připojovat externí anténu. Nicméně je to možné, pokud by bylo potřeba zajistit silnější signál. Pro použití externí antény je pak nutné přepájet propojku směrem k U.FL konektoru. Z výroby je propojena anténa interní.
JH Avatar autora 2.4.2022 22:10
Vypadá to, že tento modul má problém s externím napájením přes 5V: https://www.letscontrolit.com/forum/viewtopic.php?f=5&t=8627
Odpovědět
P Avatar autora 16MB ? 9.1.2021 17:45
Opravdu 16MB, nikoli 16Mb?
Odpovědět
KL Avatar autora 16MB 10.1.2021 12:04
Pamet je 128Mb nebo 16MB
