XH-M203 Hlídač hladiny vody 12V, 230VAC

Kód: LA230020
88 Kč 72,70 Kč bez DPH
Momentálně nedostupné
Položka byla vyprodána…

Hlídač hladiny vody s kontakty, který je schopen přímo ovládat zátěž pomocí relé.

Detailní informace

Doprava zdarma
Doprava zdarma
od 2000 Kč
Vrácení zboží
30 dní na vrácení
pro registrované
30 dní na vrácení
30 dní na vrácení
Pro registrované zákazníky
Doprava zdarma
Doprava zdarma
Pro objednávky od 2.000 Kč
Prodejem to nekončí
Prodejem to nekončí
Reklamace řešíme do 5 dnů
Rychlá expedice
Rychlá expedice
Do 24 hodin

Detailní popis produktu

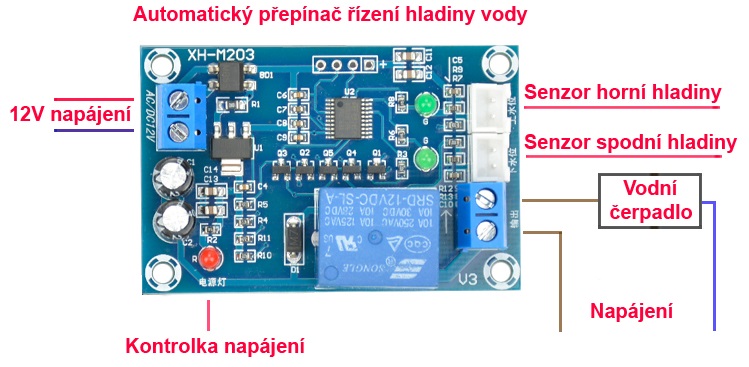

XH-M203 Hlídač hladiny vody 12V, 230VAC

hlídač hladiny vody slouží k zabezpečení stanovené úrovně výšky hladiny vody v nádržích, rezervoárech, expanzních systémech, sběracích nádobách. Hlídač pracuje na principu změny vodivosti elektrod, jsou-li zaplaveny vodou. Umístěním elektrod v nádrži se volí požadovaná minimální a maximální výška hladiny. Jako senzor taky muže byt použit  plovákový senzor vodní hladiny

Specifikace:

  • Napájecí napětí: 12VDC/AC
  • Odběr proudu: <= 50mA
  • Výstupní výkon: 230 VAC/10A nebo 30 VDC/10A
  • Senzory: plovákový senzor vodní hladiny
  • Kontrolka napájení: červená LED
  • Kontrolka horní a spodní hladiny: zelená LED
  • Rozměry: 60x39x19mm
  • Hmotnost: 32 g


Součástí dodávky:

  • 1ks  XH-M203 Hlídač hladiny vody 12V, 230VAC
  • 2ks  Kablík k sondám s konektorem

Poznámka:

Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.

Doplňkové parametry

Kategorie: Elektronika a příslušenství
Záruka: 2 roky
Hmotnost: 0.02 kg
Položka byla vyprodána…
5
8x
4
0x
3
0x
2
0x
1
0x
Nevyplňujte toto pole:
5
GD Avatar autora | 17.7.2024
Se 2 plovakama funguje spravne.
5
PO Avatar autora | 30.6.2024
Vše funguje skvěle. V kombinaci s dvěma plovákovými spínači odpouštím vodu z retenčního vrtu (průměr 125 mm). Plováky jsem přidělal na CD profil, po vystřihnutí malého obdelníčku a vyvrtání díry pro uchycení závitu na spínači zatím všechno špale na jedničku. Doporučuji jako alternativu k drahým komerčním výrobkům.
5
MJ Avatar autora | 14.11.2022
Vše funkční ale už jak bylo řečeno je potřeba vřadit 3 snímač pro hladinu vypnutí čerpadla ochrana čerpadla,tento modul to nemá!!!!
5
JK Avatar autora | 4.10.2022
Funguje jak má. Nic jiného jsem nečekal.
5
JZ Avatar autora | 17.5.2022
Jednoduché zapojeni, funguje jak má
5
VB Avatar autora | 28.9.2021
Funguje
5
ŠM Avatar autora | 1.9.2021
Modul funguje ako má.
5
Avatar autora | 3.8.2021
Skvělé, funguje jak má. Mohu jedině doporučit.
Nevyplňujte toto pole:
MJ Avatar autora 14.11.2022 16:05
Při sepnutem stavu čerpadla není ochrana čerpadla na prázdno musí se vřadit 3 čidlo minimální hladiny které rozepne při dosažení minimální hladiny , původní co je jen ochrana čerpadla při dalším sepnutí jinak při již spuštěném není!!!! osobně několikrát vyzkoušeno, nepomůže přepojování!!!!
Odpovědět
L Avatar autora Napájení 12V čerpadla 25.7.2022 13:48
Dobrý den, lze s tímto modulem napájet na výstupu čerpadlo, které má provozní napětí 12V ? (Bylo určeno do 12V zásuvky v autě) Případně pro správné napájení čerpadla je potřeba předřadit odporem? Děkuji za odpověď.
Odpovědět
MF Avatar autora Napájení 12V čerpadla 26.7.2022 08:13
Dobrý den, tímto modulem nelze napájet žádné zařízení. Na výstupu modulu jsou jen spínací kontakty relé. Spínat lze do 240V/10A střídavých a 30V/10A stejnosměrných. Takže spínat čerpadlo na 12V lze.
Avatar autora Jako ochrana čerpadla nefunkční! 19.5.2021 09:51
Modul přišel druhý den po odeslání, potud tedy vše v pořádku. ALE! Modul nebyl kompletní, už z výroby chybí výstupní svorkovnice na desce, prostě ji čínské dítě neosadilo. Druhý, větší problém je, že i když jsem se přesně na tuto možnost ptal a byla mi zdejší podporou potvrzena, modul nelze použít jako ochrana čerpadla proti chodu nasucho. Relé má pouze spínací kontakt a nelze dosáhnout stavu kdy relé je sepnuté při spojených elektrodách a vypne po rozpojení elektrod. Ano, mohu vyměnit relé, mohu jej negovat druhým relé, ale pokud bych to věděl před koupí, vybral bych jiné řešení.
Odpovědět
MF Avatar autora Jako ochrana čerpadla nefunkční! 19.5.2021 11:54
Dobrý den, tento modul při vhodném zapojení a umístění vhodných snímačů lze jako ochranu čerpadla před chodem naprázdno opravdu použít. To že má výstup pouze spínací kontakt je již patrné z obrázků u popisu zboží. Pokud Vám zboží nevyhovuje, můžete ho tedy v zákonné lhůtě 14dní vrátit bez udání důvodu.
MH Avatar autora vhodný jenom na doplňování nádrže 18.7.2020 21:42
Pokud naopak potřebujete nádrž nebo jímku udržovat odčerpáváním na nízké hladině, bude vám tato jednotka k ničemu. Relé spíná při suchých čidlech a vypíná když je horní čidlo zatopené (tj. vodiče od něj jsou spojené).
Odpovědět
M Avatar autora 18.2.2022 23:26
Stačí využít modul s plovákovými senzory tak, že se senzory dají do nádrže opačně (rozpojený kontakt znamená, že je čidlo ponořené ve vodě). Pak ještě prohodit senzory - senzor horní hladiny umístit v nádrži dolů a senzor spodní hladiny umístit nahoru. Takovéto zapojení zajistí, že relé sepne až v momentě, kdy voda vystoupá nejprve nad senzor horní hladiny (u dna nádrže) a i nad senzor dolní hladiny (maximální povolená hladina). Když hladina klesne pod spodní hladinu (v nádrži nahoře), relé je stále sepnuté. Relé vypne až když hladina klesne pod úroveň horní hladiny (u dna nádrže). Snad jsem to napsal pochopitelně a někomu to pomůže.
Avatar autora 5.8.2020 21:45
stačí připojit na výstup opačné relé/stykač (místo NC zapojit No kontakt a je to ...
M Avatar autora 24.7.2020 20:54
Objednal som to sice z ciny, ale ked sa daju cidla opacne, to co je hore sa da dole, a co je dole sa da hore a vtedy by to malo mat opacny efekt.Dufam ze som nekupil hovadinu.
