Zátěž SMA 50 Ω, 2 W, DC–18 GHz, SWR ≤ 1,15

Detailní popis produktu

Koaxiální zátěž SMA 50 Ω slouží k bezodrazovému zakončení VF vedení nebo nevyužitého portu v pásmu DC–18 GHz při výkonu až 2 W. Hodí se jako zakončení výstupu generátoru nebo nepoužitého vstupu děliče či slučovače, jako zátěž při ladění a měření VF obvodů a jako referenční zátěž 50 Ω pro vektorové síťové analyzátory. Díky nízkému PSV do 1,15:1 v celém pásmu odráží jen minimum energie zpět. Pouzdro je z pasivované nerezové oceli a středový kontakt ze zlaceného berylliového bronzu, takže zátěž vydrží časté šroubování.

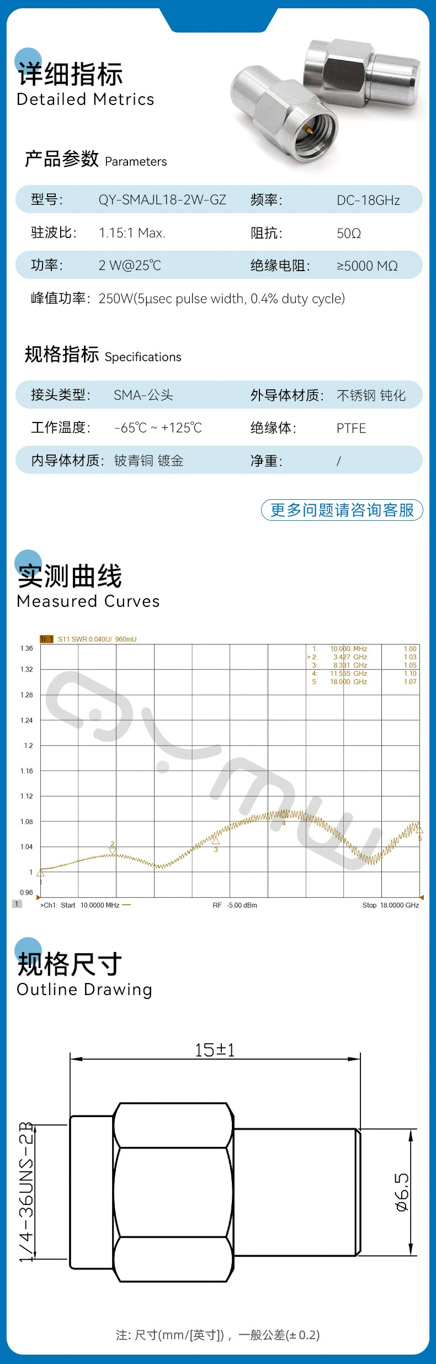

Specifikace:

• Typ: koaxiální zakončovací zátěž (terminátor)
• Model: QY-SMAJL18-2W-GZ
• Konektor: SMA male (závit 1/4"-36 UNS-2B)
• Impedance: 50 Ω
• Frekvenční rozsah: DC–18 GHz
• Výkon:
  • Průměrný: 2 W (při 25 °C)
  • Špičkový: 250 W (impuls 5 µs, střída 0,4 %)
• PSV: ≤ 1,15:1
• Izolační odpor: ≥ 5000 MΩ
• Materiál:
  • Vnitřní vodič: berylliový bronz, zlacený
  • Pouzdro: nerezová ocel, pasivovaná
  • Izolant: PTFE
• Provozní teplota: −65 °C až +125 °C
• Rozměry: délka 15 ± 1 mm, Ø 6,5 mm
• Vhodné pro:
  • NanoVNA 2.8" vektorový analyzátor
  • HTOOL SA8 analyzátor spektra a generátor signálu
  • Sada 6 pevných atenuátorů SMA 3–40 dB, 2 W, DC–8 GHz

Obsah balení:

• 1× zátěž SMA male 50 Ω, 2 W

Poznámka:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
