Zdířka pro banánek 4 mm do panelu JXZ-2, M4, otvor 12 mm

Detailní popis produktu

Zdířka JXZ-2 pro banánek 4 mm se montuje do otvoru 12 mm v panelu a vzadu má šroub M4 pro připojení vodiče bez pájení. Izolační tělo se závitem prostrčíš panelem a zezadu ho dotáhneš velkou niklovanou maticí s podložkou. Tělo má závit po celé délce. Vodič s kabelovým okem připevníš na zadní šroub M4 malou maticí. Kontakt je z poniklované mědi a podle výrobce snese napětí až 1000 V. Zdířka se dodává v černé a červené barvě pro snadné rozlišení pólů. K připojení se hodí například měřicí vodiče banánek–banánek 4 mm nebo vodič banánek–krokosvorka.

Specifikace:

• Typ: panelová zdířka pro banánek JXZ-2, izolovaná
• Kompatibilita: banánky 4 mm, kabelová oka M4
• Max. napětí: 1000 V (dle výrobce)
• Montážní otvor: Ø 12 mm
• Upevnění: šestihranná matice s podložkou ze zadní strany panelu, tělo se závitem po celé délce
• Připojení vodiče: šroub M4 s maticí a podložkou
• Materiál:
  • Izolace: plast ABS
  • Kontakt: měď, poniklovaná

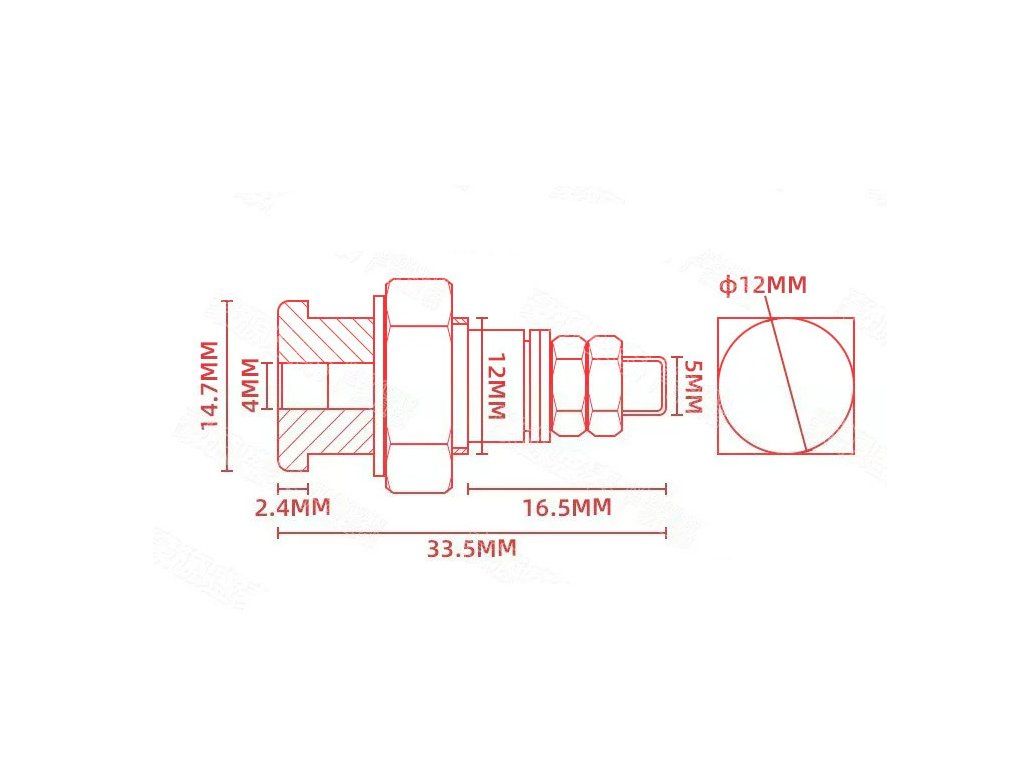

• Rozměry:
  • Vnější rozměr: Ø 14,7 × 33,5 mm
  • Zadní šroub: délka 16,5 mm
• Varianty:
  • Černá: LA217111B
  • Červená: LA217111R

Obsah balení:

• 1× zdířka pro banánek 4 mm JXZ-2 (dle zvolené barvy)
• 1× velká šestihranná matice
• 1× velká podložka
• 1× matice M4
• 1× podložka M4

Poznámka:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
