Zvukový záznamník ISD1820 s mikrofonem a reproduktorem

Detailní popis produktu

Modul s integrovaným mikrofonem pro záznam a reprodukci zvuku s možností ovládání tlačítky nebo úrovněmi logiky TTL, např. pomocí Arduina. Celková kapacita záznamu je 10 sekund a lze jej výměnou odporu R2 nastavit v rozmezí 8–20sec. Integrovaný zesilovač pro připojení reproduktoru 8 ohm.

Specifikace:

• Čip: ISD1820
• Napájení: 3 - 5V
• Ovládaní tlačítky nebo TTL úrovněmi. např.pomocí Arduina
• Délka záznamu 8–20sec, z výroby nastaveno na 10sec
• Šířka přenášeného pásma: 1,3kHz/20sec – 3,4kHz/8sec
• Impedance reproduktoru: 8Ω
• Rozměry: 55×38×16mm

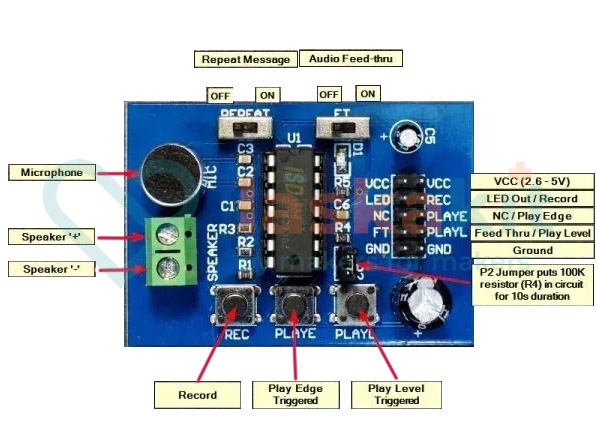

Návod:

• Tlačítko nebo pin REC- pokud je stisknuté tlačítko REC nebo je na pinu REC vysoká úroveň (log.1), obvod zaznamenává zvuk až do uvolnění tlačítka nebo úrovně log.0 nebo zaplnění paměti. V tomto režimu svítí červená LED.
• Tlačítko PLAYE nebo pin P-E- Stiskem tlačítka PLAYE nebo krátkodobou vysokou úrovní na pinu P-E se přehraje celá zpráva
• Tlačítko PLAYL nebo pin P-L- Zpráva se bude přehrávat pouze po dobu stisku tohoto tlačítka nebo vysokou úrovní na pinu P-L
• Propojka F-T (Feed-thru)- Pokud je propojeno, je při záznamu zapojen i příposlech přes připojený reproduktor

Součástí dodávky:

• 1ks Zvukový záznamník ISD1820 s mikrofonem a reproduktorem

Poznámka:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
