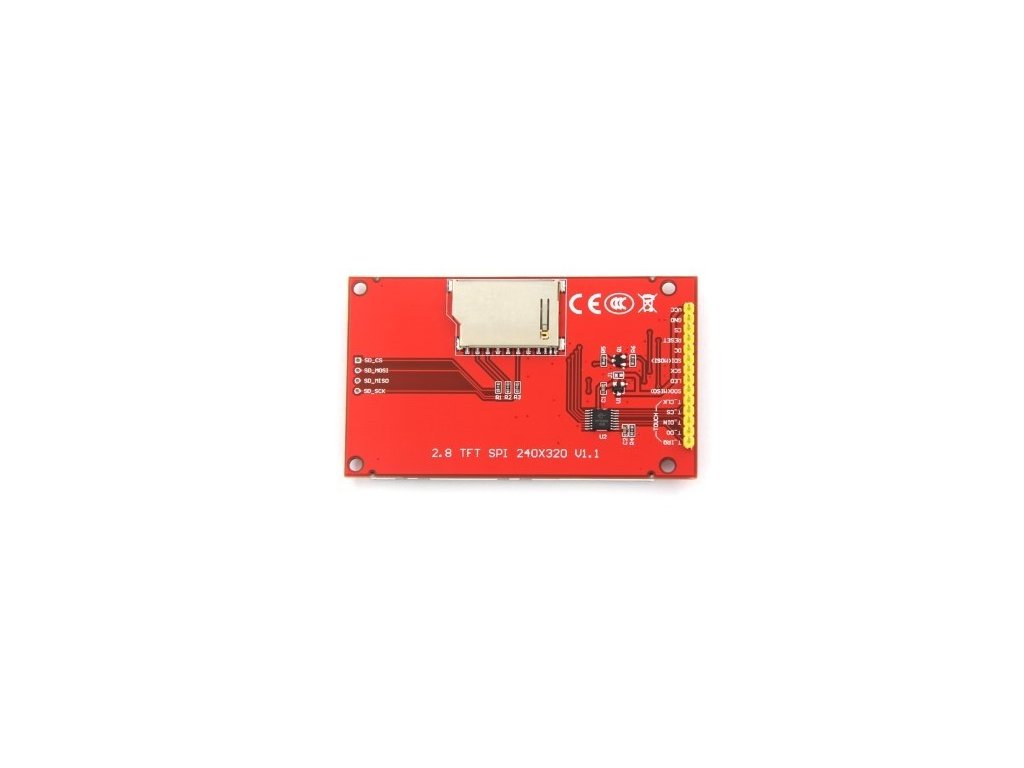

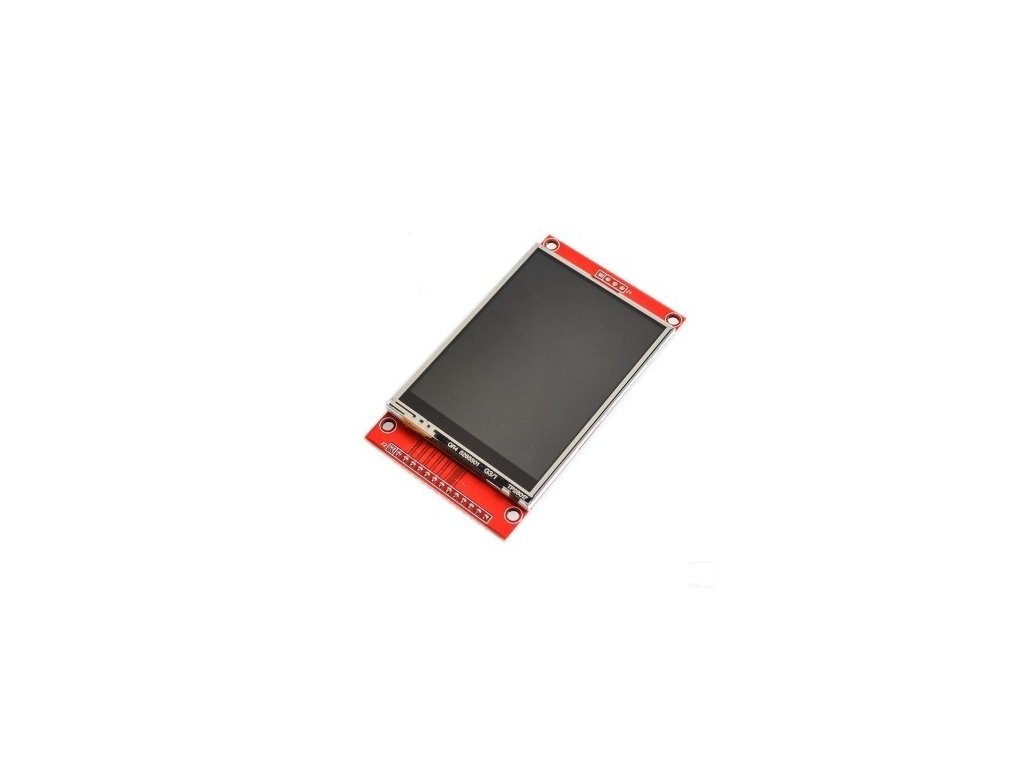

2.8" 240x320 TFT displej, ILI9341, SPI, dotykový
Kód: LA141043
Doprava zdarma
do výdejních boxů od 1 000 Kč
30 dní na vrácení
pro registrované
30 dní na vrácení
Pro registrované zákazníky
Doprava zdarma do výdejních boxů
Při objednávce nad 1 000 Kč
Prodejem to nekončí
Reklamace řešíme do 5 dnů
Rychlá expedice
Do 24 hodin
Detailní popis produktu
Tento úžasný malý displej je nejlepším způsobem, jak přidat malý, barevný a jasný displej do jakéhokoli projektu.
Plně kompatibilní s naším TFT Shieldem, už žádné pájení!
Specifikace:
- Typ: dotykový panel
- Velikost:2,8"
- Rozlišení: 240x320 bodů
- barvy: 18-bit (262.144 barev)
- driver: ILI9341
- Připojení: SPI
- Pracovní napětí: 3.3V
- 3,3V LED podsvětlení (PWM -> jasnost)
- 3.3V logika
- Rozměry: 50x86x9mm
Zapojení Arduino pro mini 3.3V (Pro UNO použij dělič napětí):
| Displej | Arduino |
| T_IRQ | - |
| T_DO | D12 |
| T_DIN | D11 |
| T_CS | D7 |
| T_CLK | D13 |
| SDO(MISO) | D12 |
| LED | +3.3V |
| SCK | D13 |
| SDI(MOSI) | D11 |
| DC | D9 |
| RESET | D8 |
| CS | D10 |
| GND | GND |
| VCC | +5V |
Součástí dodávky:
- 1ks 2.8" 240x320 TFT displej, ILI9341, SPI, dotykový
Poznámka:
- Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž
Zdroje:
Doplňkové parametry
| Kategorie: | TFT displeje |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.043 kg |
| Položka byla vyprodána… | |
5,0
2 hodnocení
Přidat hodnocení
5
4
3
2
1
Výpis hodnocení
5
PD
Pavel Dvořák
Pavel Dvořák
Funguje bez problémů!
5
BK
Bohuslav Koždoň
Bohuslav Koždoň
Displej je výborný, spokojen.
Výpis diskuzí
AS
Verze 1.1 ci 1.2?
Adam Sporka
Verze 1.1 ci 1.2?
Adam Sporka
Dobry den, prosim pekne, naskladnene displeje budou verze 1.1 ci 1.2? Objednaval jsem nekolikrat na Amazonu verzi 1.2 (86x50 mm), ale pokazde mi prisla verze 1.1, ktera je o nekolik milimetru kratsi a ma o nekolik milimetru blize k sobe vyvody. Dekuji!
VH
Verze 1.1 ci 1.2?
Vít Hrnčíř
Verze 1.1 ci 1.2?
Vít Hrnčíř
Dobrý den, pokud nám řeknete jak konkrétně tyto desky rozeznat, tak se vám podíváme do skladu a popř. odešleme verzi vámi zvolenou :)
S
vcc
srbp
vcc
srbp
zdravim vas, pracovni napeti vcc ma byt +5 nebo +3.3v ? v specifikaci mate jiny udaj nez v tabulce. dekuju
MF
vcc
Martin Frajdl
vcc
Martin Frajdl
Dobrý den, napájení na pinu VCC je bez propojené propojky J1 5V. Datové rozhraní včetně LED podsvícení je pak již na úrovni 3,3V. Pokud se propojí propojka J1, je pak i napětí na VCC pinu 3,3V.
DT
Dotyk prstem
Daniel Tihelka
Dotyk prstem
Daniel Tihelka
Dobrý den,
chtěl bych se zeptat, jestli na display funguje i dotyk prstem. Trochu mě na fotce mate to pero ...
Děkuji.
MF
Dotyk prstem
Martin Frajdl
Dotyk prstem
Martin Frajdl
Dobrý den, prst lze samozřejmě použít také, ale vzhledem k tomu, že se jedná o odporovou dotykovou vrstvu, je to nepřesné. Z toho důvodu se dodává zmíněné pero.
