2.2" 240x320 TFT displej, ILI9341, SPI

Kód: LA141039
368 Kč 304,10 Kč bez DPH
Skladem (17 ks)
Můžeme doručit do:
16.10.2024

Barevný TFT LCD displej s 240x320 pixely.

Detailní informace

Doprava zdarma
Doprava zdarma
od 2000 Kč
Vrácení zboží
30 dní na vrácení
pro registrované
30 dní na vrácení
30 dní na vrácení
Pro registrované zákazníky
Doprava zdarma
Doprava zdarma
Pro objednávky od 2.000 Kč
Prodejem to nekončí
Prodejem to nekončí
Reklamace řešíme do 5 dnů
Rychlá expedice
Rychlá expedice
Do 24 hodin

Detailní popis produktu

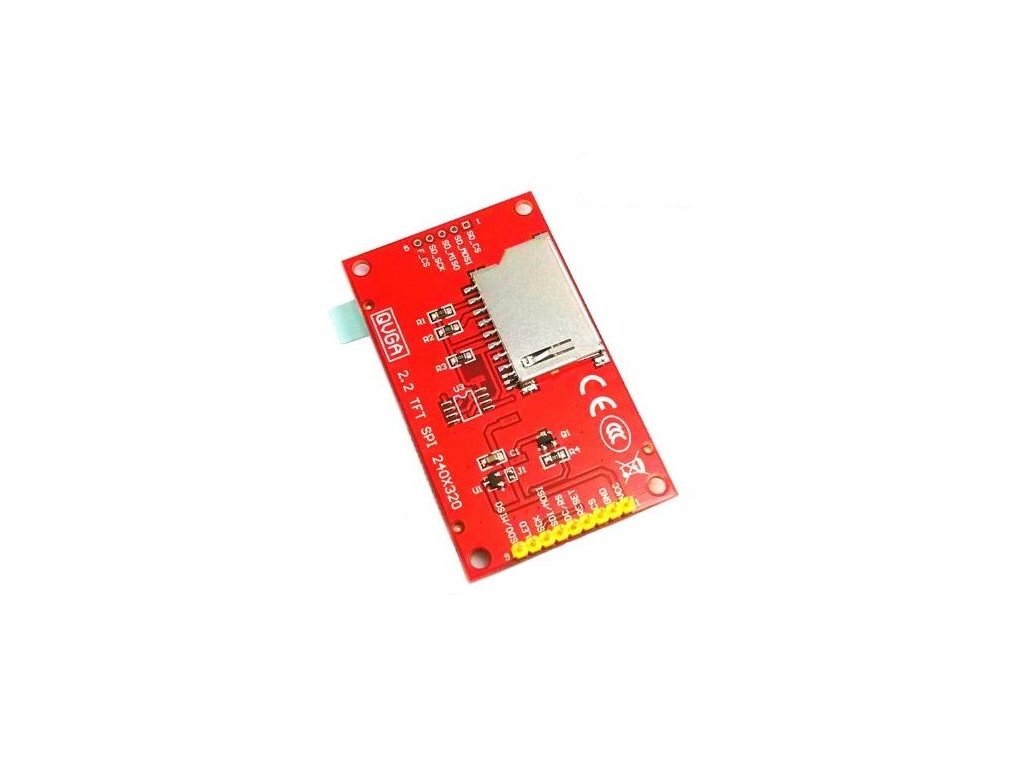

2.2" 240x320 TFT displej, ILI9341, SPI

Tento úžasný malý displej je nejlepším způsobem, jak přidat malý, barevný a jasný displej do jakéhokoli projektu.

Specifikace:

  • Dotyk: NE
  • Velikost:2,2"
  • Rozlišení: 240x320 bodů
  • barvy: 18-bit (262.144 barev)
  • driver: ILI9341
  • Připojení: SPI
  • Pracovní napětí: 5V (3.3V spojka J1)
  • 3,3V LED podsvětlení (PWM -> jasnost)
  • 3.3V logika
  • Rozměry: 40x66x5mm

Zapojení Wemos D1 mini:

Displej Arduino
SDO(MISO) D6
LED +3.3V
SCK D5
SDI(MOSI) D7
DC D4
RESET +3.3V
CS D8
GND GND
VCC +5V

Součásti dodávky:

  • 1ks 2.2" 240x320 TFT displej, ILI9341, SPI

Poznámka:

  • Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž

Zdroje:



Doplňkové parametry

Kategorie: TFT displeje
Záruka: 2 roky
Hmotnost: 0.022 kg

Buďte první, kdo napíše příspěvek k této položce.

Nevyplňujte toto pole:
Nevyplňujte toto pole:
RN Avatar autora kompatibilita datového formátu 7.11.2023 10:23
Chtěl bych se zeptat zda je možné na této obrazovce přehrát video z FPV kamery ve formátu PAL/NTSC přímo po připojení, či zda je možné převod z tohoto formátu na podporovaný realizovat pomocí arduina. Děkuji Němec
Odpovědět
MF Avatar autora kompatibilita datového formátu 7.11.2023 12:23
Dobrý den, tento displej komunikuje pouze po digitální sběrnici SPI a tudíž neumí to co požadujete. Zda by mělo Arduino tolik výkonu na to dekódovat takový signál bohužel nevíme.
