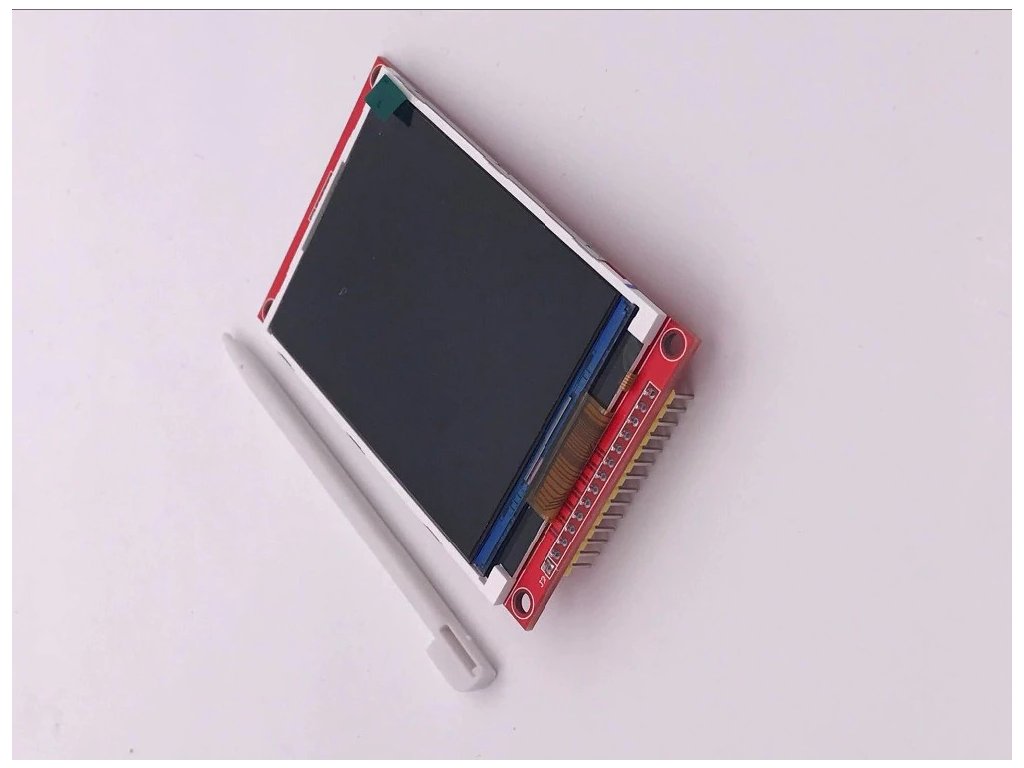

3.2" 240x320 TFT displej, ILI9341, SPI, dotykový
Kód: LA141057
Doprava zdarma
do výdejních boxů od 1 000 Kč
30 dní na vrácení
pro registrované
30 dní na vrácení
Pro registrované zákazníky
Doprava zdarma do výdejních boxů
Při objednávce nad 1 000 Kč
Prodejem to nekončí
Reklamace řešíme do 5 dnů
Rychlá expedice
Do 24 hodin
Detailní popis produktu
Tento úžasný malý displej je nejlepším způsobem, jak přidat malý, barevný a jasný displej do jakéhokoli projektu.
Plně kompatibilní s naším TFT Shieldem, už žádné pájení!
Specifikace:
- Typ: dotykový panel
- Velikost:3,2"
- Rozlišení: 240x320 bodů
- barvy: 18-bit (262.144 barev)
- driver: ILI9341
- Připojení: SPI
- Pracovní napětí: 3.3V
- 3,3V LED podsvětlení (PWM -> jasnost)
- 3.3V logika
- Rozměry: 50x86x9mm
Zapojení Arduino pro mini 3.3V (Pro UNO použij dělič napětí):
| Displej | Arduino |
| T_IRQ | - |
| T_DO | D12 |
| T_DIN | D11 |
| T_CS | D7 |
| T_CLK | D13 |
| SDO(MISO) | D12 |
| LED | +3.3V |
| SCK | D13 |
| SDI(MOSI) | D11 |
| DC | D9 |
| RESET | D8 |
| CS | D10 |
| GND | GND |
| VCC | +5V |
Součástí dodávky:
- 1ks 3.2" 240x320 TFT displej, ILI9341, SPI, dotykový
Poznámka:
- Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
- Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
Doplňkové parametry
| Kategorie: | TFT displeje |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.053 kg |
Hodnocení produktu
Buďte první, kdo napíše příspěvek k této položce.
Diskuze
Výpis diskuzí
DR
Nefunguje
David Růžička
Nefunguje
David Růžička
Dobrý den, používám převodník 8 kanály Obousměrný převodník logických úrovní 5V a 3.3V pro Arduino Uno a displej je pořád bílý, mám vcc na 5v a led na 3.3v, 0e na převodníku mam zapojené do 3.3v
VH
Nefunguje
Vít Hrnčíř
Nefunguje
Vít Hrnčíř
Dobrý den. Zde se dá jen těžko určit čím to bude. Je možné že driver je vadný. Založte prosím reklamaci.
DM
display a touchscreen
David Mikolasek
display a touchscreen
David Mikolasek
Displej je uplne super , a velikost 3.2" idealni . Vyuzivam ho s rp2040 a spokojenost.
Jelikoz z 99% jen zobrazuju data na displej , tak mi to nedalo a musel sem vyzkouset tu dotykovou plochu.
Zjistil jsem zajimavou vec .V krajich displeje u X a Y osy, v sirce asi 16 pixelu mam mrtvou zonu ,viz link obrazku (zelene ohraniceni ) https://ibb.co/9HnhHRTb .
Reklamovat to nebudu ,ale zajima me jestli to neni uz nejak vada od vyroby ... mate s timhle nejake zkusenosti?
DM
David Mikolasek
David Mikolasek
dekuji uz sem na to asi prisel ... na vine byl Single-Ended/Differential Reference Select bit.
Takze i info pro ostatni :
nastaveni XPT2046 :
Single-Ended Reference - prvnich 16 pixelu ma hodnotu 4094 a proste to tam nereaguje.
Differential Reference - uz to reaguje pres cely displej
KL
display a touchscreen
Konstantin Láska
display a touchscreen
Konstantin Láska
Zdravím, podlé mě to vypadá spiš na nekalibrovanou dotykovou vrstvu.
JD
Pozorovací úhly
Jan Hamal Dvořák
Pozorovací úhly
Jan Hamal Dvořák
Dobrý den, jak jsou specifikované pozorovací úhly? Setkal jsem se u těchto displejů s různými.
MF
Pozorovací úhly
Martin Frajdl
Pozorovací úhly
Martin Frajdl
Dobrý den, bohužel tyto informace k dispozici nejsou.
MP
Problém s dotykovou vrstvou
Michal Pokorný
Problém s dotykovou vrstvou
Michal Pokorný
Dobrý den,
Chci se zeptat kde je problém, protože od začátku mi v jednom rohu nereagovala a kursor nastavený tak aby byl v místě dotyku a právě do toho rohu se nedostal, hodně laitsky ten roh byl jakoby zaoblený a nedostal jsem se až úplně ke kraji, ale včera se to zhoršilo a celá strana nereaguje, v druhém rohu začíná "raw" výstup na čísle okolo 2800 a na druhé straně kde byl problém už předtím se číslo postupně sníží až na 1700. Nevím kde je problém. Poradil by mi někdo prosím.
MF
Problém s dotykovou vrstvou
Martin Frajdl
Problém s dotykovou vrstvou
Martin Frajdl
Dobrý den, takto nelze jednoznačně říci, kde by mohl být problém. Zřejmě bude nutné jej prověřit v rámci reklamace.
