Adaptér BNC – SMA, 50 Ω, do 4 GHz

Detailní popis produktu

Koaxiální adaptér BNC – SMA slouží k propojení přístrojů s konektorem BNC, jako jsou osciloskopy, generátory nebo čítače, s kabely, anténami a moduly s konektorem SMA v pásmu DC–4 GHz. S adaptérem připojíš třeba SMA kabel nebo LoRa modul k osciloskopu či čítači, nebo naopak BNC měřicí kabel k NanoVNA a analyzátoru spektra se SMA. Jde o adaptér v měřicí kvalitě s PSV max. 1,15:1 a vložným útlumem max. 0,20 dB, takže do měření nevnáší znatelný odraz ani ztráty. Středový kontakt je ze zlaceného berylliového bronzu a vydrží nejméně 500 připojení.

Specifikace:

• Typ: přímý koaxiální adaptér
• Konektory:
  • BNC – bajonetový rychlospoj (zacvakne se pootočením o čtvrt otáčky)
  • SMA – šroubovací konektor se závitem 1/4"-36 UNS
• Impedance: 50 Ω
• Frekvenční rozsah: DC–4 GHz
• PSV: max. 1,15:1
• Vložný útlum: max. 0,20 dB
• Izolační odpor: ≥ 5000 MΩ
• Elektrická pevnost dielektrika: 1000 V
• Životnost: min. 500 připojení
• Materiál:
  • Vnitřní vodič: berylliový bronz, zlacený
  • Tělo: mosaz s povrchem z ternární slitiny
  • Izolant: PTFE
• Provozní teplota: −55 °C až +165 °C
• Varianty:

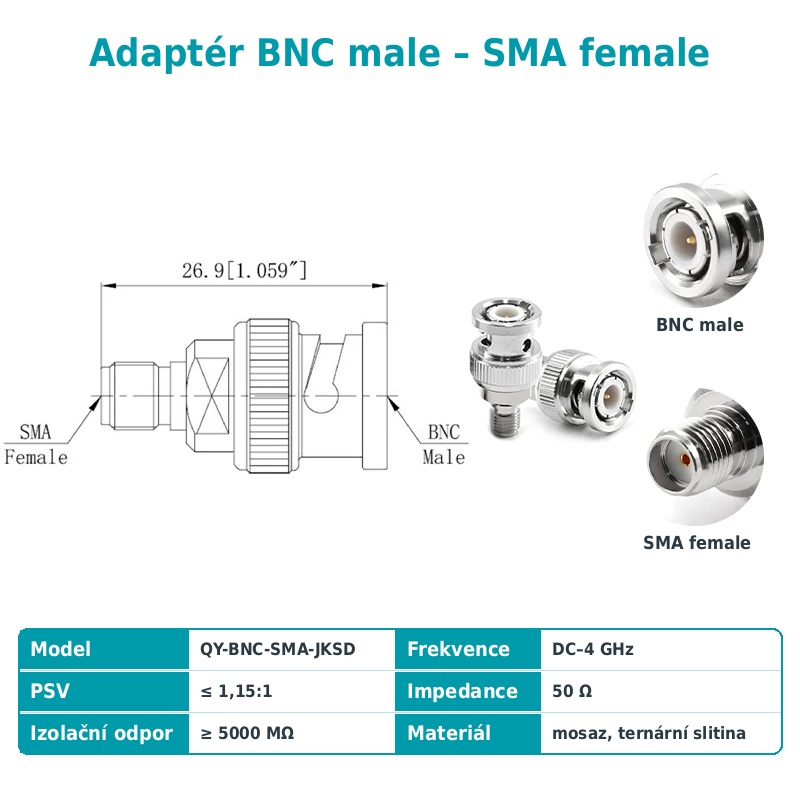

  • BNC (m) – SMA (f) – model QY-BNC-SMA-JKSD, délka 26,9 mm

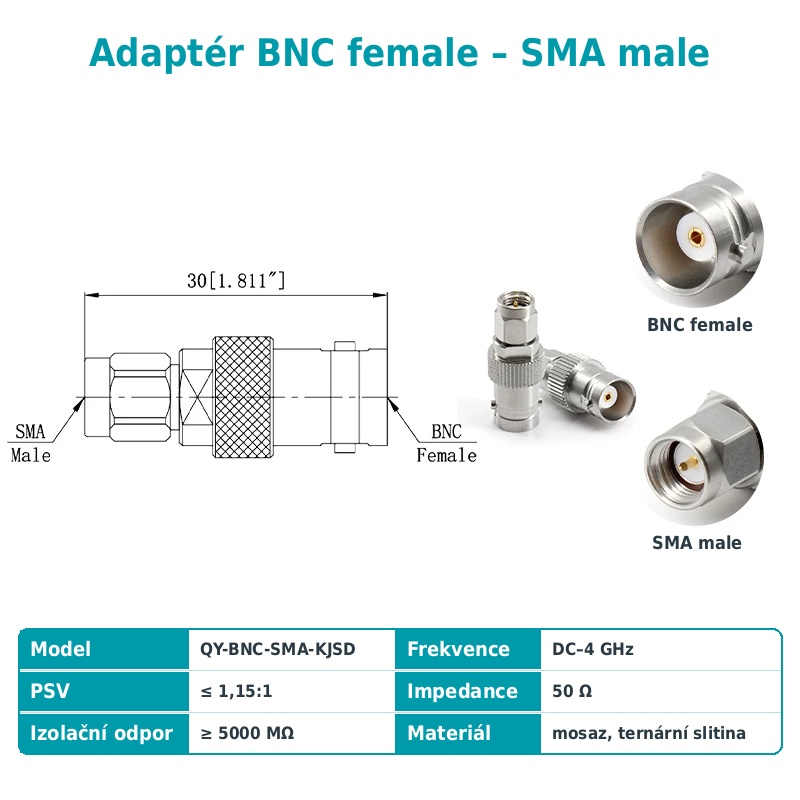

  • BNC (f) – SMA (m) – model QY-BNC-SMA-KJSD, délka 30 mm
• Vhodné pro:
  • Hantek 2D72 Osciloskop 2x70MHz a multimetr
  • NanoVNA 2.8" vektorový analyzátor
  • HTOOL SA8 analyzátor spektra a generátor signálu
• Související:
  • Měřicí kabel BNC (m) – SMA (m), RG223, 6 GHz
  • BNC / Q9 zdířka do panelu
  • Adaptér RP-SMA – SMA, pro Wi-Fi a LoRa antény
  • Sada 3 adaptérů SMA, 18 GHz, měřicí kvalita

Obsah balení:

• 1× adaptér BNC – SMA (dle zvolené varianty)

Poznámka:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
