Sada 3 adaptérů SMA, 18 GHz, měřicí kvalita – (m)-(f), (m)-(m), (f)-(f)

Detailní popis produktu

Sada tří koaxiálních adaptérů SMA v měřicí kvalitě – (m)-(f), (m)-(m) a (f)-(f) – slouží k přesnému propojení VF přístrojů, kabelů a modulů v pásmu DC–18 GHz. S jednou sadou spojíš dva kabely, změníš pohlaví konektoru na přístroji nebo prodloužíš měřicí přívod, aniž bys do měření vnesl znatelný odraz či útlum. Na rozdíl od běžných levných redukcí do 3–6 GHz mají adaptéry garantované PSV max. 1,20:1 a vložný útlum do 0,25 dB v celém pásmu do 18 GHz, takže se hodí k NanoVNA, analyzátorům spektra i profesionální měřicí technice.

Čím se liší od běžných redukcí:

• Široké pásmo: garantované parametry až do 18 GHz.
• Nízký odraz a útlum: PSV max. 1,20:1, vložný útlum max. 0,20 / 0,25 dB.
• Kvalitní kontakty: středový vodič ze zlaceného berylliového bronzu drží pružnost a stálý přechodový odpor.
• Dlouhá životnost: min. 500 připojovacích cyklů, izolant z PTFE vydrží až +165 °C.
• Dvě provedení: zlacené za dostupnou cenu, nebo nerezové s tvrdým závitem a čelem, ideální jako trvalý „ochránce portu“ na přístroji.

Specifikace:

• Typ: přímé koaxiální adaptéry (RF spojky)
• Konektory: SMA (ne RP-SMA)
  • SMA male – SMA female (JK)
  • SMA male – SMA male (JJ)
  • SMA female – SMA female (KK)
• Impedance: 50 Ω
• Frekvenční rozsah: DC–18 GHz
• PSV: max. 1,20:1
• Izolační odpor: ≥ 5000 MΩ
• Elektrická pevnost dielektrika: 1000 V
• Životnost: min. 500 připojení
• Materiál:
  • Vnitřní vodič: berylliový bronz, zlacený
  • Izolant: PTFE
• Provozní teplota: −55 °C až +165 °C
• Varianty:

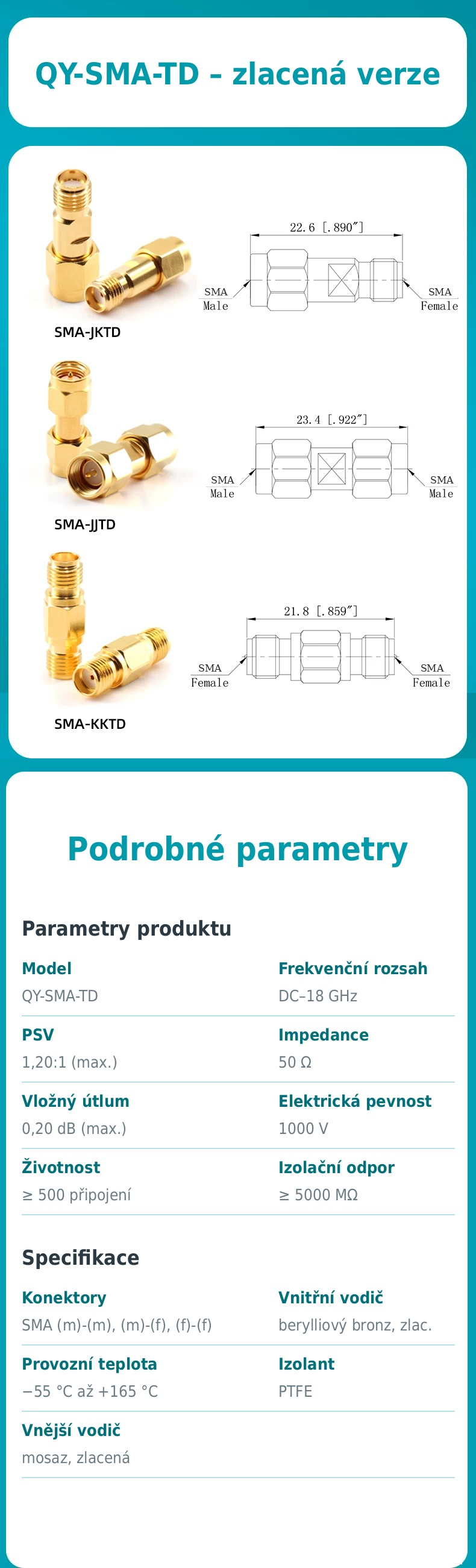

  • Zlacené (QY-SMA-TD): tělo z mosazi, zlacené; vložný útlum max. 0,20 dB; délka JK 22,6 mm, JJ 23,4 mm, KK 21,8 mm

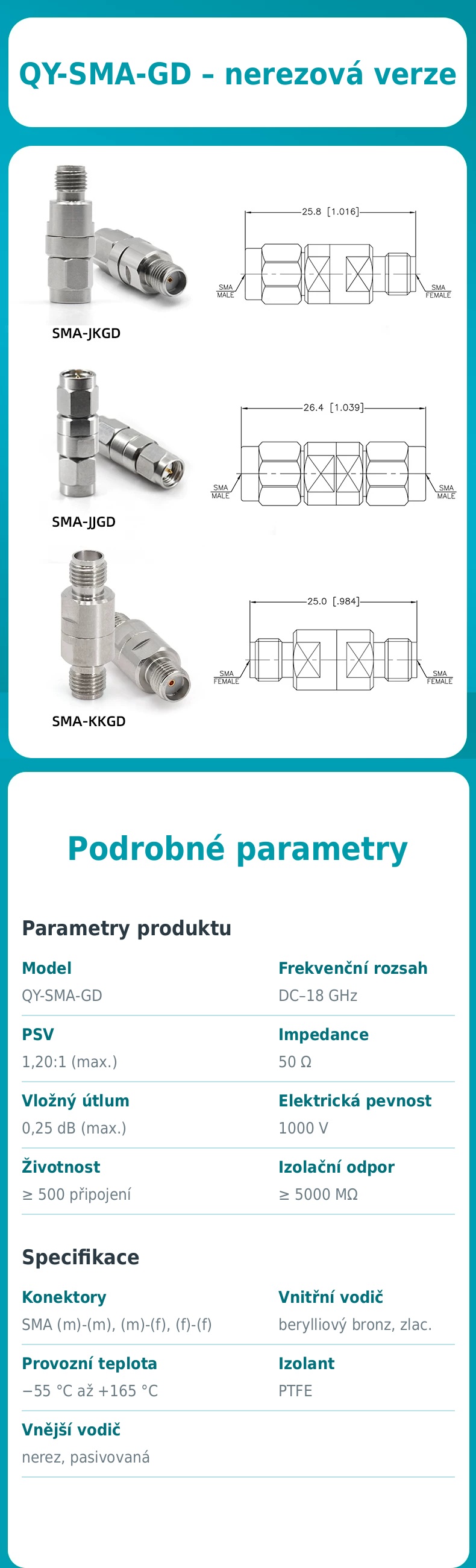

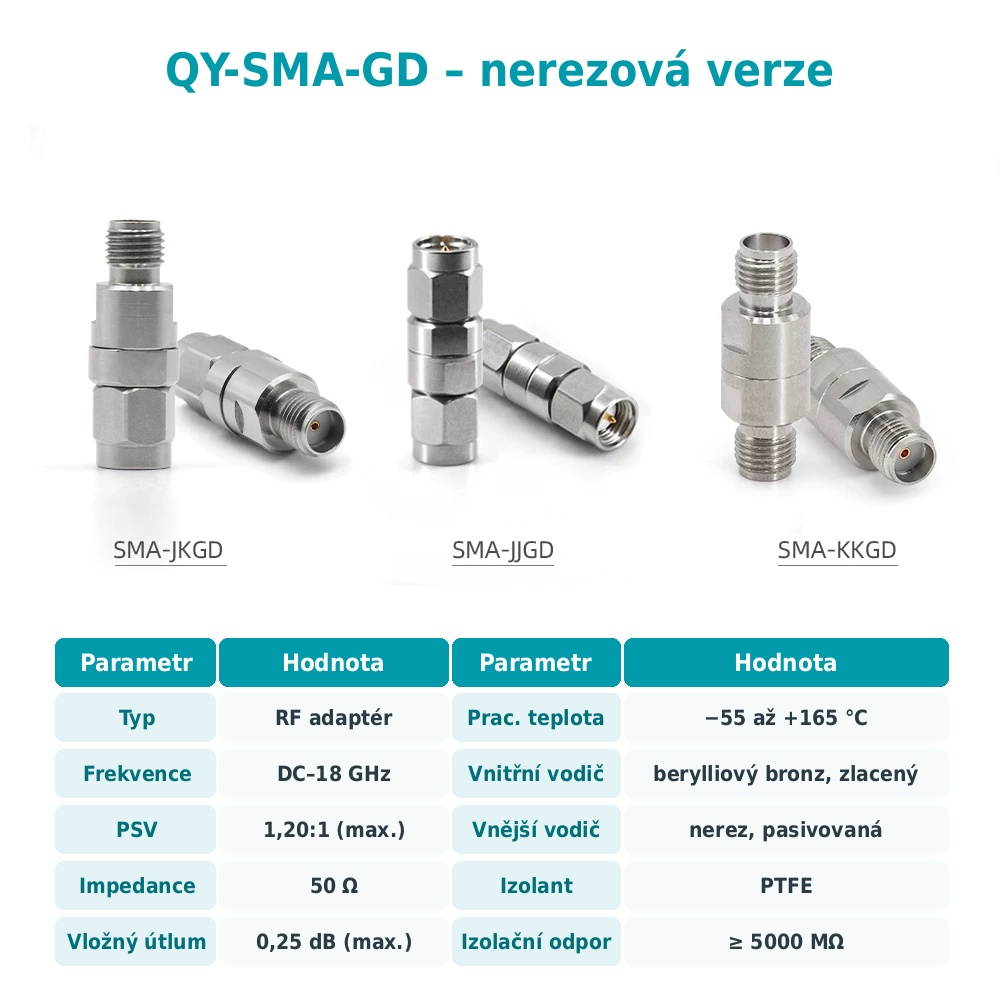

  • Nerez (QY-SMA-GD): tělo z pasivované nerezové oceli; vložný útlum max. 0,25 dB; vyšší mechanická odolnost závitu a čela; délka JK 25,8 mm, JJ 26,4 mm, KK 25,0 mm
• Vhodné pro:
  • NanoVNA 2.8" vektorový analyzátor
  • HTOOL SA8 analyzátor spektra a generátor signálu
• Související:
  • Měřicí kabel SMA (m) – SMA (m), RG223, 6 GHz
  • Zátěž SMA 50 Ω, 2 W, DC–18 GHz, SWR ≤ 1,15

Obsah balení:

• 1× adaptér SMA male – SMA female
• 1× adaptér SMA male – SMA male
• 1× adaptér SMA female – SMA female

Poznámka:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
