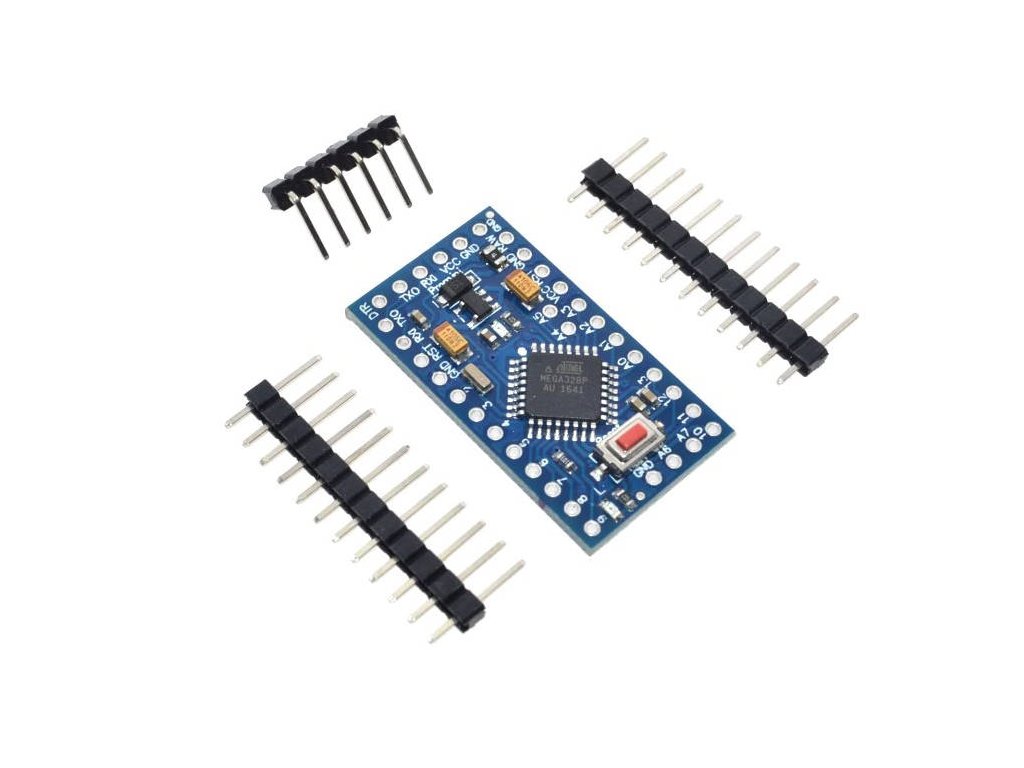

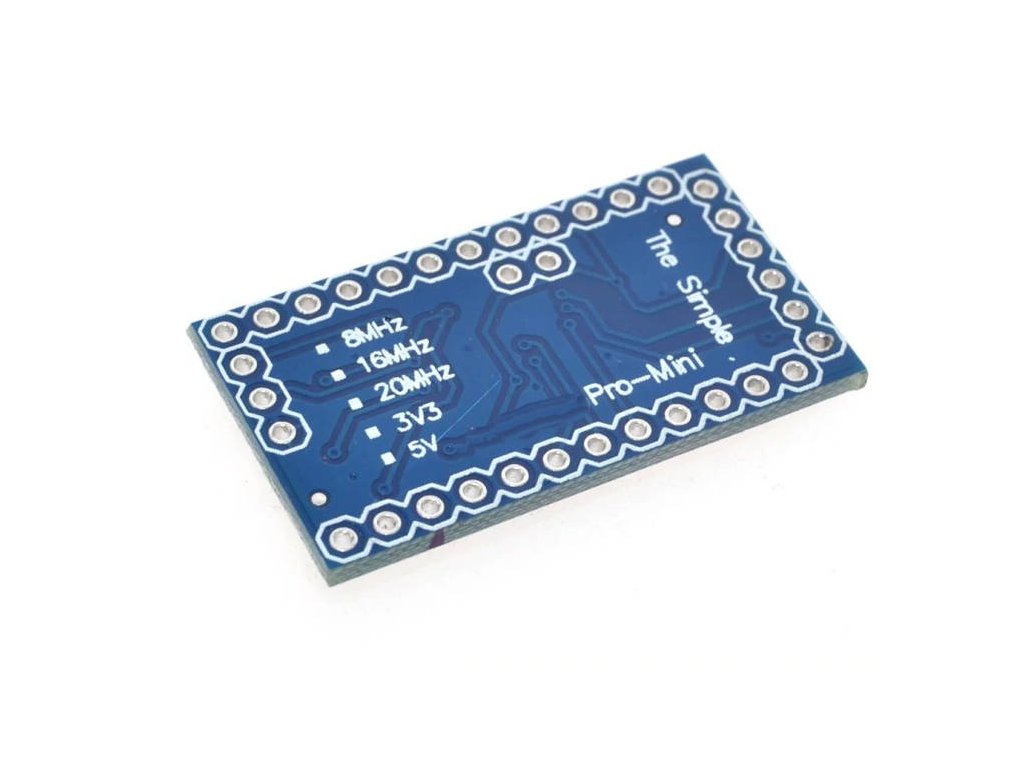

Arduino Pro Mini, ATmega328PB TQFP 5V 16MHz

Kód: LA100054B
98 Kč 81 Kč bez DPH
Skladem (35 ks)
Můžeme doručit do:
5.12.2024

Vývojová deska Pro Mini 5V, kompatibilní s Arduino Pro Mini.

Detailní informace

Doprava zdarma
Doprava zdarma
od 2000 Kč
Vrácení zboží
30 dní na vrácení
pro registrované
30 dní na vrácení
30 dní na vrácení
Pro registrované zákazníky
Doprava zdarma
Doprava zdarma
Pro objednávky od 2.000 Kč
Prodejem to nekončí
Prodejem to nekončí
Reklamace řešíme do 5 dnů
Rychlá expedice
Rychlá expedice
Do 24 hodin

Detailní popis produktu

Jedna z nejmenších vývojových desek se svými rozměry a uspořádáním pinů výborně hodí jako modul do různých elektronických konstrukcí.

Deska neobsahuje integrovaný programátor a pro naprogramování je potřeba použít USB–UART převodník. Po softwarové stránce se deska programuje přes integrované vývojové prostředí Arduino IDE (nezapomeň zvolit processor ATmega328P (5V, 16 MHz) ), které nabízí jednoduchý a přehledný programovací jazyk WIRING. ATmega328PB datasheet je k dispozici v záložce "Související soubory".

Tato deska je vhodná jak pro začínající, tak pro pokročilé a díky své univerzálnost se dá použít téměř v každém projektu.

Specifikace:

  • Mikrokontroler: ATmega328PB
  • Frekvence CPU až 20MHz
  • FLASH 32KB
  • EEPROM 1KB
  • SRAM 2KB
  • 14x digital I/O
  • 1x 10-bit ADC 8 kanálů
  • 6 PWM kanálů
  • 2x 8-bit časovač – oddělený Prescaler + Compare Mode
  • 1x 16-bit časovač – oddělený Prescaler + Compare Mode + Capture Mode
  • 1x programovatelný Watchdog časovač s odděleným integrovaným oscilátorem
  • 1x USART
  • 1x SPI
  • 1x I2C
  • 1x analogový komparátor
  • 1x obvod reálného času – RTC s odděleným oscilátorem
  • Interrupt a Wake-up při změně úrovně na pinu
  • Oscilátory, reset a správa napájení:
    • Napájení 1,8 – 5,5V
    • Reset při zapnutí napájení (Power-on Reset) a programovatelný detektor nízkého napětí (Brown-out)
    • Externí až 20MHz oscilátor pro CPU
    • Interní 8MHz oscilátor pro CPU
    • Interní oscilátor pro RTC
  • Režim nízké spotřeby:
    • Idle, ADC Noise Reduction, Power-save, Power-down, Standby a Extended Standby

Vývojová deska:

  • Rozměry desky 34mm x 18,5mm. Rozteč pinů odpovídá standartnímu 24pin DIP pouzdru – breadboard friendly
  • Vstupní napětí 7 – 16V nebo 5V
  • Zdroj 5V – maximální proudový odběr 100mA
  • Resetovací tlačítko
  • 16MHz krystal
  • Integrovaná LED – Power
  • Integrovaná LED – L ovládaná programově
  • Deska se napájí pomocí napájecích pinů, nebo z připojeného USB – UART převodníku
  • Váha: 11g


Součásti dodávky:

  • 1ks  Arduino Pro Mini, ATmega328PB 5V 16MHz, Klon

Poznámka:

  • Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
  • Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.

Doplňkové parametry

Kategorie: Arduino vývojové desky
Záruka: 2 roky
Hmotnost: 0.006 kg
Typ: AVR
Logické úrovně: 5V
I/O piny: 14
PWM piny: 6
ADC piny: 8
Frekvence: 16MHz
Flash Paměť: 32kB
SRAM paměť: 2kB
EEPROM paměť: 1kB
Konektor s nabíječkou pro baterii: Ne
Mikrokontroler: ATmega328
Převodník: Ne
Bluetooth: Ne
WiFi: Ne
5
7x
4
0x
3
0x
2
0x
1
0x
Nevyplňujte toto pole:
5
JB Avatar autora | 30.4.2024
Chodí bez problémů.
5
JN Avatar autora | 6.5.2022
Naprostá spokojenost s výrobkem,napřed jsem nevěděl jak desku naprogramovat ale po přečtení ptřebné litaratury jsem ardunio naprogramoval.Všechno funguje jak má a to za dobrou cenu.
5
FV Avatar autora | 19.12.2021
Skvělý poměr cena/výkon.
5
IB Avatar autora | 14.4.2021
Skvělá destička Arduino. Trošku jsem tápal jaký převodník mám pro programování použít, byl mi doporučen převodník 6Pin microUSB TTL UART, CP2102, DTR pin, v tom jsem tápal, po telefonické konzultaci mi bylo vysvětleno. Naprogramování a blikání diody fungovalo okamžitě na první připojení, druhé naprogramování se mi nedařilo a nedařilo. Zjistil jsem že musím spustit programování, přitom držet reset na destičce Arduina a pustit jej až po stuštění programování. Tímto způsobem jsem naprogramoval Arduino pokaždé, malá komplikace za tuto super cenu. Třeba někomu tato informace pomůže. Skvělý produkt za super cenu, nakoupím postupně další.
5
Z Avatar autora | 21.6.2020
Všechny fungují OK.
5
VK Avatar autora | 7.6.2020
Funguje jak má co si víc přát.
5
TH Avatar autora | 8.10.2019
Super
Nevyplňujte toto pole:
RK Avatar autora programování-čím? 25.6.2024 18:21
Dobrý den. Máte nějaký převodník přes který by se to dalo programovat? Děkuji.
Odpovědět
KL Avatar autora 25.6.2024 20:08
Zdravím. například https://www.laskakit.cz/laskakit-ch9102-programmer-usb-c--microusb--uart/ nebo https://www.laskakit.cz/prevodnik-6pin-microusb-ttl-uart--cp2102--dtr-pin/
MK Avatar autora Programování 27.3.2024 16:15
Dva dny jsem se pokoušel o naprogramování a nedařilo se. Poté jsem zkusil další dva kusy a z nich se povedl jen jeden. Vyzkoušel jsem 3,3V desku a v pohodě. Pak jsem zkusil znovu desku 5V, ale převodník mi zůstal nastavený na 3,3V a fungovalo to, obě desky.
Odpovědět
JM Avatar autora Stejný problém 12.5.2024 21:29
Děkuju! Dlouho jsem tápal proč mi selhává programování, stačilo přepnout USB převodník na 3,3V a funguje spolehlivě.
JK Avatar autora programování 19.10.2023 00:17
Pozor! Toto Arduino má jiný Signature bytes address než MINI PRO s 328P. Při programování přes ICSP (možná i jiném) je nutno v Arduino IDE v Boards Manager doinstalovat MiniCore a pak vybrat procesor 328PB.
Odpovědět
