Arduino UNO R4 Minima, originál

Kód: LA100013M
528 Kč 436,40 Kč bez DPH
Naskladníme cca 6.12.
Položka byla vyprodána…

Arduino UNO R4 má 32bitový procesor ARM Cortex-M4F na 48 MHz Renesas RA4M1. Starší R3 přitom mělo 8bitový procesor ATmega328. Nový R4 je tak 3–16× rychlejší a nabízí více paměti. Paměti je na R4 32 kB SRAM, 256 kB flash a k tomu 8 kB flash pro data.

Detailní informace

Doprava zdarma
Doprava zdarma
od 2000 Kč
Vrácení zboží
30 dní na vrácení
pro registrované
30 dní na vrácení
30 dní na vrácení
Pro registrované zákazníky
Doprava zdarma
Doprava zdarma
Pro objednávky od 2.000 Kč
Prodejem to nekončí
Prodejem to nekončí
Reklamace řešíme do 5 dnů
Rychlá expedice
Rychlá expedice
Do 24 hodin

Detailní popis produktu

Arduino UNO R4 má 32bitový procesor ARM Cortex-M4F na 48 MHz Renesas RA4M1. Starší R3 přitom mělo 8bitový procesor ATmega328. Nový R4 je tak 3–16× rychlejší a nabízí více paměti. Paměti je na R4 32 kB SRAM, 256 kB flash a k tomu 8 kB flash pro data.

Rozměry a konektory zůstávají stejné jako u R3. Nově je možné napájet 7–24 V přes napájecí konektor, nebo 5 V přes USB-C. K tomu je v R4 nově 12bitový DAC a podpora CAN bus.

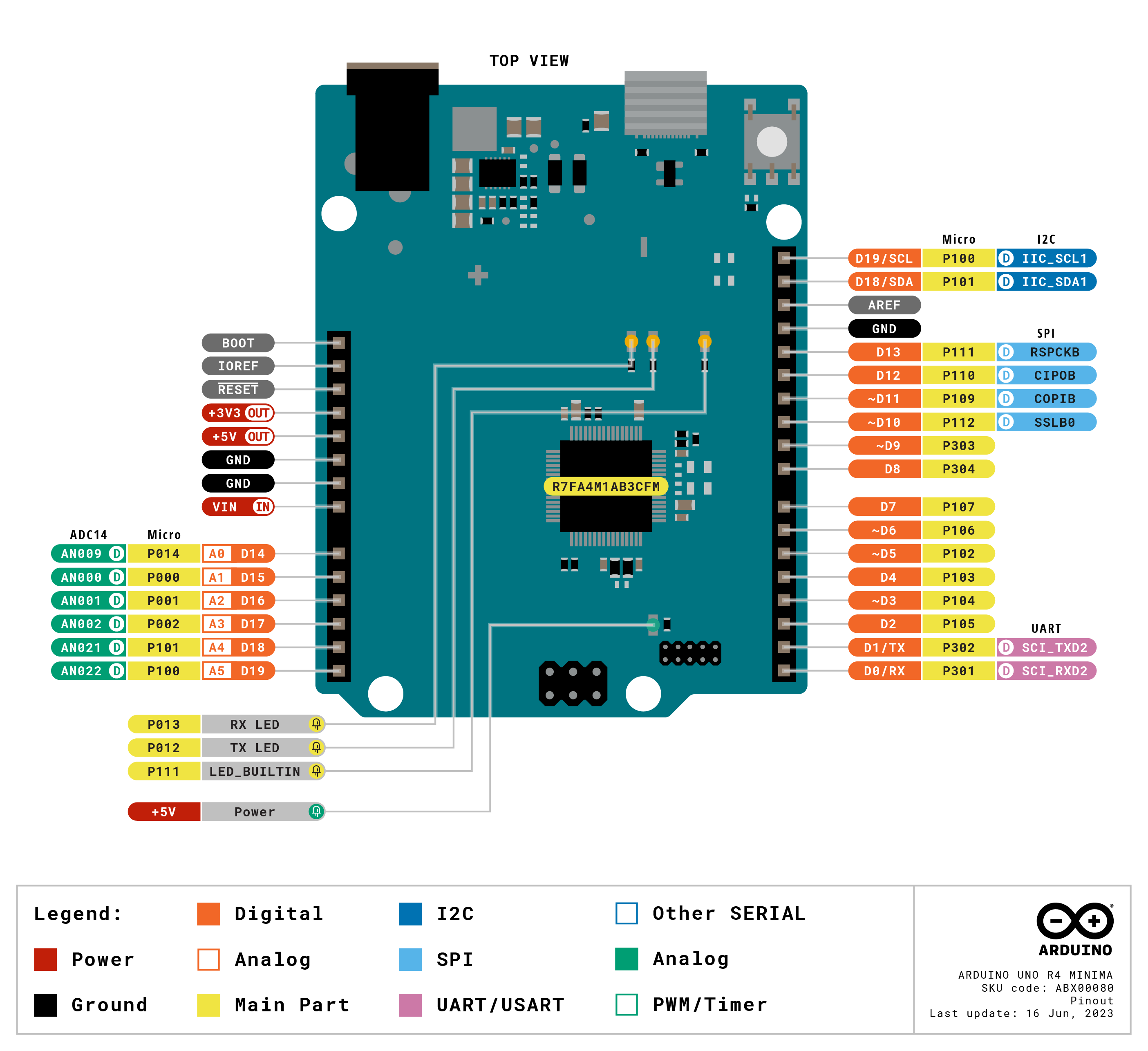

ABX00080-pinout

Nové funkce:

  • Konektor USB-C
  • Procesor RA4M1 od Renesas (Arm ® Cortex ®-M4)
  • Podpora režimu HID
  • Napájení do 24V
  • Sběrnice CAN
  • 12 bitů D/A převodník
  • OP zesilovač

Specifikace:

  • MCU: Renesas RA4M1 (Arm® Cortex®-M4)
  • Paměť:
    • 256KB Flash
    • 32KB SRAM
  • Pracovní napětí: 5V
  • Napájecí napětí: 6-24V
  • Frekvence: 48MHz
  • Programovací konektor: USB-C
  • Výstupy:
    • Digitální piny: 14
    • PWM: 6
    • ADC: 6 (14 bit)
    • DAC: 1 (12 bit)
    • SPI: 1
    • I2C: 1
    • CAN: 1

Součásti dodávky:

  • 1ks Arduino UNO R4 Minima, originál

Poznámka:

  • Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
  • Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.

Doplňkové parametry

Kategorie: Arduino vývojové desky
Záruka: 2 roky
Hmotnost: 0.042 kg
Typ: AVR
Logické úrovně: 5V
I/O piny: 14
PWM piny: 6
ADC piny: 6
Frekvence: 16MHz
Flash Paměť: 32kB
SRAM paměť: 2kB
EEPROM paměť: 1kB
Konektor s nabíječkou pro baterii: Ne
Mikrokontroler: ATmega328
Převodník: ATmega16U2
Bluetooth: Ne
WiFi: Ne
Položka byla vyprodána…

Buďte první, kdo napíše příspěvek k této položce.

Nevyplňujte toto pole:
Nevyplňujte toto pole:
P Avatar autora raději RTFM 12.9.2023 14:39
The UNO R4 Minima board's operating voltage is 5 V, making it hardware compatible with UNO form factor accessories with the same operating voltage. Shields designed for previous UNO revisions are therefore safe to use with this board but are not guaranteed to be software compatible due to the change of microcontroller.
Odpovědět
TB Avatar autora Kompatibilita 17.7.2023 16:48
Dobrý den, mám otázku na kompatibilitu této nové desky s displejem 3.5" 320x480 TFT displej, ILI9486, Arduino Uno shield Kód: LA141016. U desky Úno R3 se bojovalo s velikostí paměti a displej byl funkční. Dá se tato nová deska použít s tímto displejem ? Bude plně funkční?
Odpovědět
PK Avatar autora 17.7.2023 18:32
Myslím že ne, aniž bych zkoumal datasheety obou, tak myslím že staré UNO mělo 5V logiku, vstupy, výstupy, nové UNO má logiku 3,3V Ale stačí když se podíváte na datasheet toho displeje, který je k dispozici také na těchto stránkách a uvidíte
