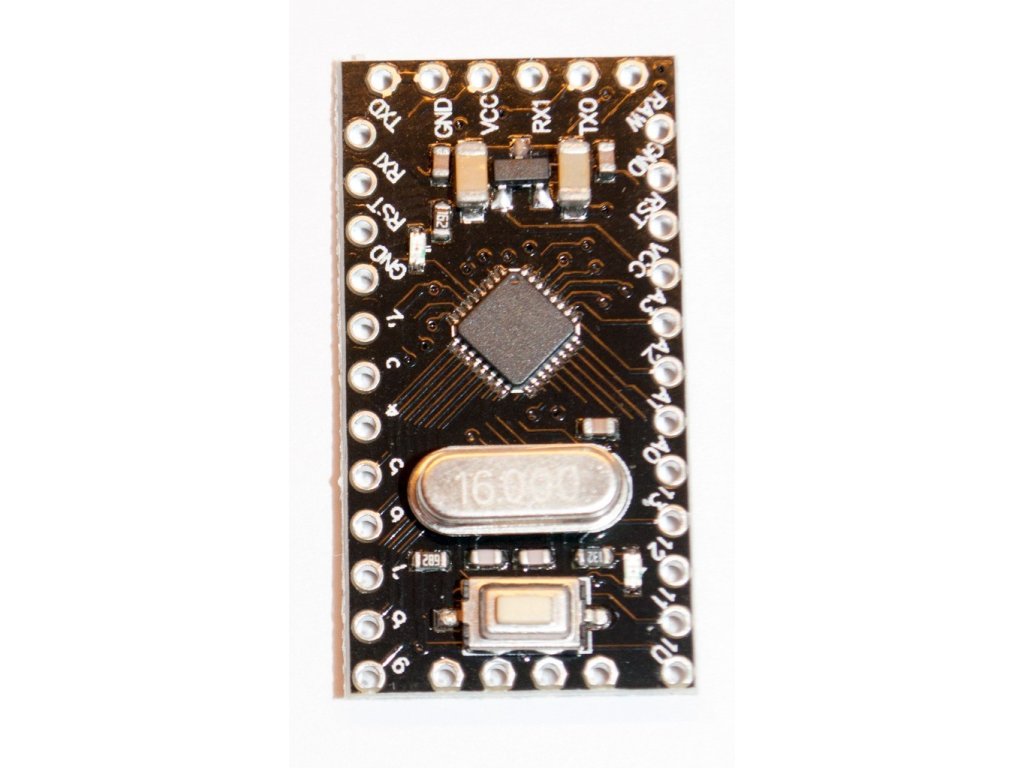

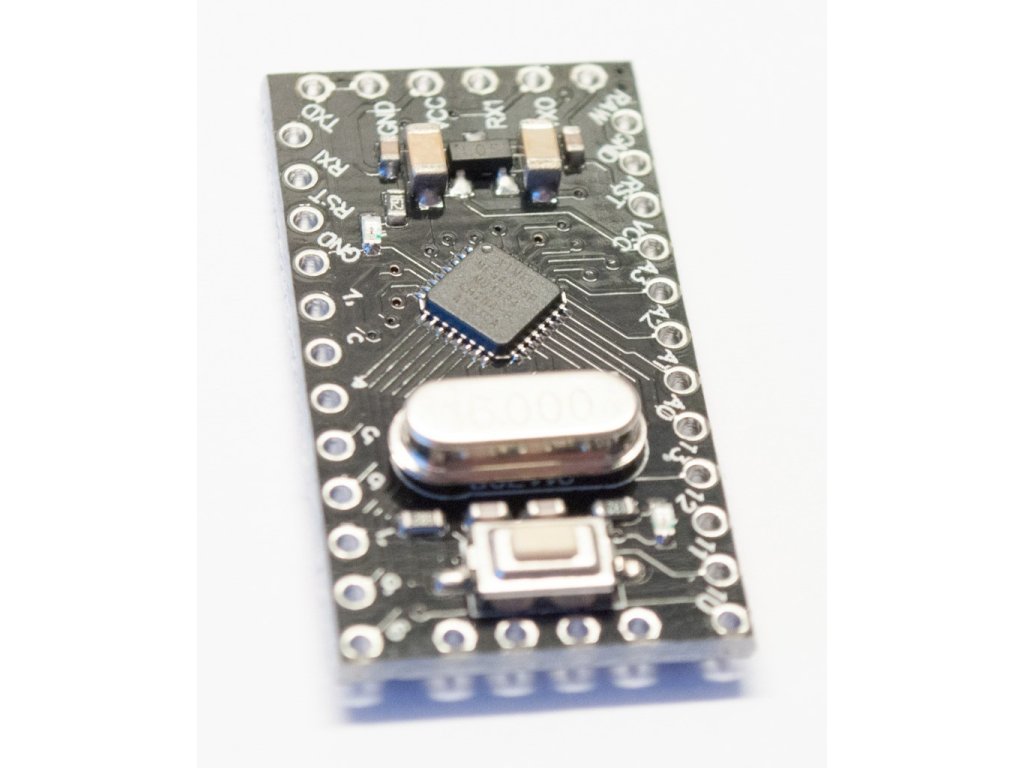

Baite Arduino Pro Mini, ATmega328 5V 16MHz

Detailní popis produktu

Vývojová deska Pro Mini 5V, kompatibilní s Arduino Pro Mini.

Jedna z nejmenších vývojových desek se svými rozměry a uspořádáním pinů výborně hodí jako modul do různých elektronických konstrukcí.

Deska neobsahuje integrovaný programátor a pro naprogramování je potřeba použít některý USB – UART převodník. Po softwarové stránce se deska programuje přes integrované vývojové prostředí Arduino IDE, které nabízí jednoduchý a přehledný programovací jazyk WIRING.

Tato deska je vhodná jak pro začínající, tak pro pokročilé a díky své univerzálnost se dá použít téměř v každém projektu.

Specifikace:

Mikrokontroler ATmega328P

• Frekvence CPU až 20MHz
• FLASH 32KB
• EEPROM 1KB
• SRAM 2KB
• 14x digital I/O
• 1x 10-bit ADC 6 kanálů
• 6 PWM kanálů
• 2x 8-bit časovač – oddělený Prescaler + Compare Mode
• 1x 16-bit časovač – oddělený Prescaler + Compare Mode + Capture Mode
• 1x programovatelný Watchdog časovač s odděleným integrovaným oscilátorem
• 1x USART
• 1x SPI
• 1x I2C
• 1x analogový komparátor
• 1x obvod reálného času – RTC s odděleným oscilátorem
• Interrupt a Wake-up při změně úrovně na pinu
• Oscilátory, reset a správa napájení:
  • Napájení 1,8 – 5,5V
  • Reset při zapnutí napájení (Power-on Reset) a programovatelný detektor nízkého napětí (Brown-out)
  • Externí až 20MHz oscilátor pro CPU
  • Interní 8MHz oscilátor pro CPU
  • Interní oscilátor pro RTC
• Režim nízké spotřeby:
  • Idle, ADC Noise Reduction, Power-save, Power-down, Standby a Extended Standby

Vývojová deska

• Rozměry desky 34mm x 18,5mm. Rozteč pinů odpovídá standartnímu 24pin DIP pouzdru – breadboard friendly
• Vstupní napětí 7 – 16V nebo 5V
• Zdroj 5V – maximální proudový odběr 100mA
• Resetovací tlačítko
• 16MHz krystal
• Integrovaná LED – Power
• Integrovaná LED – L ovládaná programově
• Deska se napájí pomocí napájecích pinů, nebo z připojeného USB – UART převodníku
• Váha: 11g

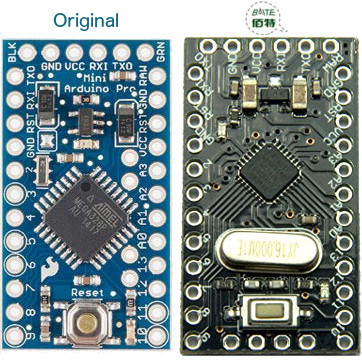

Porovnání s originálem

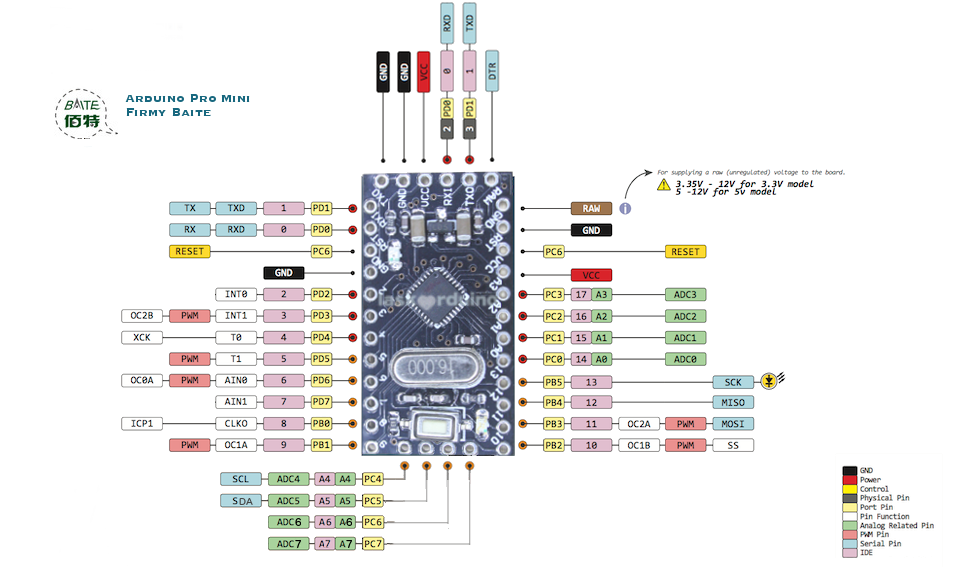

Zapojení vývodů:

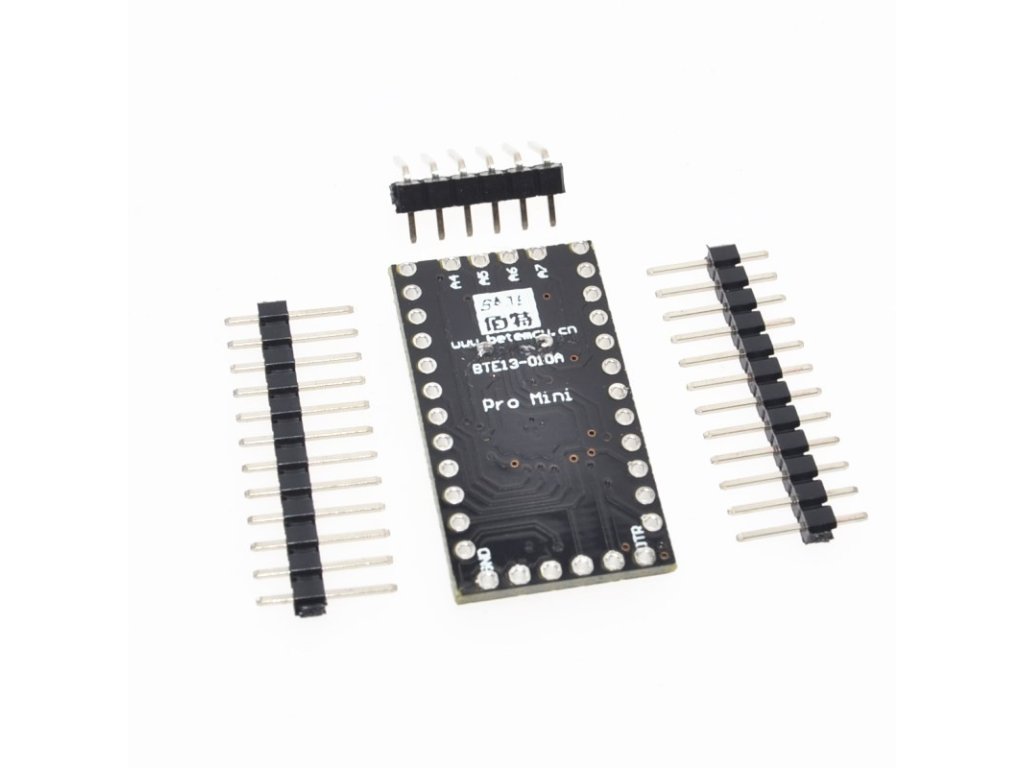

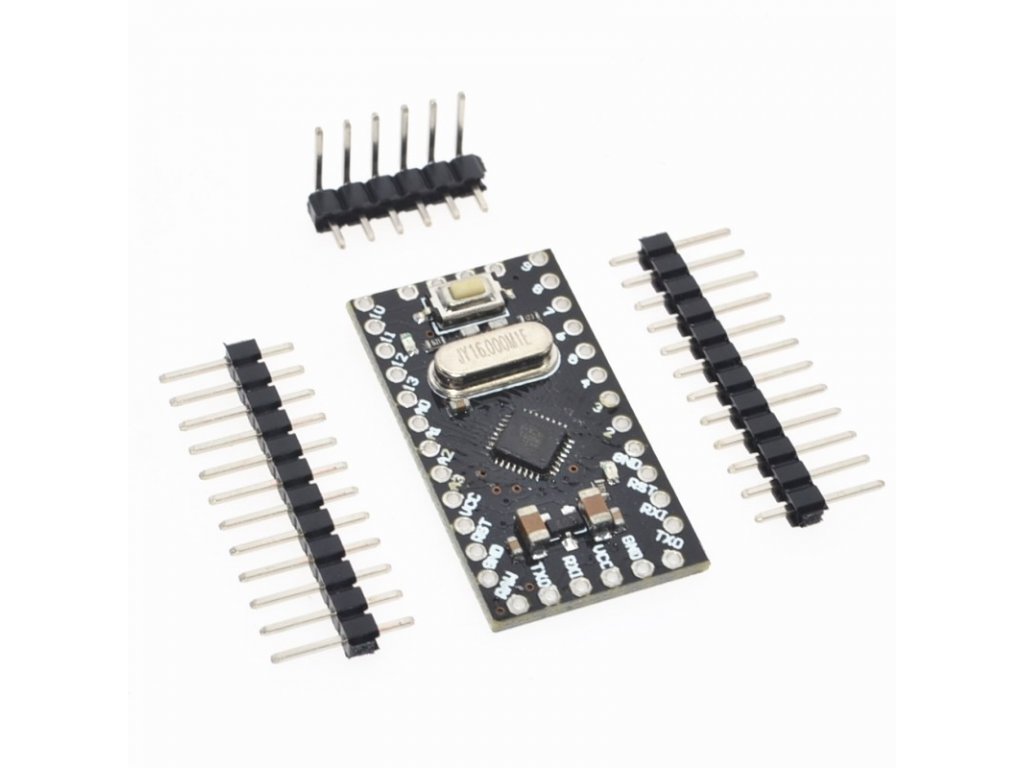

Součásti dodávky:

• 1ks  Baite Arduino Pro Mini, ATmega328 5V 16MHz

Poznámka:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
