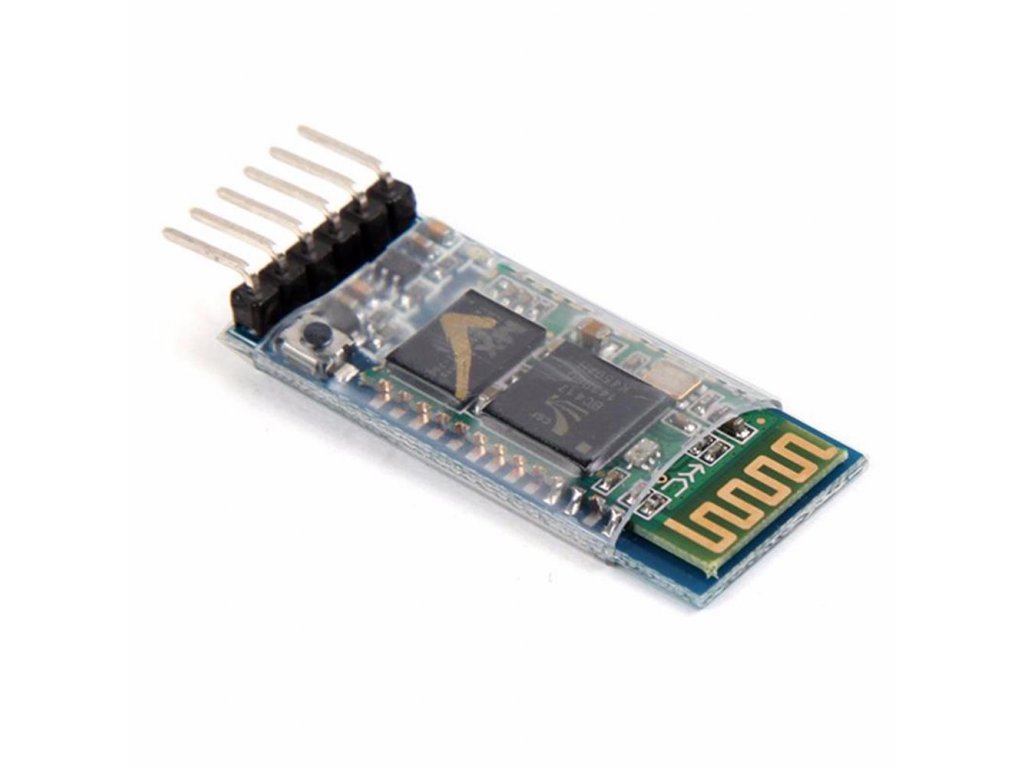

Bluetooth modul HC-05 TTL

Kód: LA162010
118 Kč 97,50 Kč bez DPH
Skladem (390 ks)
Můžeme doručit do:
15.11.2024

Bluetooth modul HC-05 pro bezdrátovou sériovou komunikaci mezi deskami nebo deskou a laptopem nebo mobilem s bluetooth.

Detailní informace

Doprava zdarma
Doprava zdarma
od 2000 Kč
Vrácení zboží
30 dní na vrácení
pro registrované
30 dní na vrácení
30 dní na vrácení
Pro registrované zákazníky
Doprava zdarma
Doprava zdarma
Pro objednávky od 2.000 Kč
Prodejem to nekončí
Prodejem to nekončí
Reklamace řešíme do 5 dnů
Rychlá expedice
Rychlá expedice
Do 24 hodin

Detailní popis produktu

Umožní zařízení posílat a přijímat TTL data přes Bluetooth rozhraní.

Napájecí napětí modulu může být v rozmezí 3,3 až 5 V a je pro obvody stabilizováno na desce. Vstupní napětí vyšší než 7 V modul zničí.

Úroveň vstupního i výstupního signálu je 3,2 V, při spolupráci s mikrokontrolérem napájeným napětím 5 V je třeba úrovně přizpůsobit. Výstupní signál jde brát jak z vývodu TxD, tak z vývodu RxD, což nahrává komunikaci s modulem po jediném vodiči, pokud by to bylo třeba.

Specifikace:

  • Čipy: 29LV800, BC417
  • Verze firmwaru: 3.0
  • Bluetooth verze: V2.0+EDR
  • Základní přenosová rychlost: 9600,8,1,n.
  • Integrovaná anténa.
  • Dosah max.10m
  • IO napětí: 3.3V
  • Vstupní napětí: 3.3~6V
  • Včetně LED indikace, používá 150mA a 3.3V
  • Kompatibilní s bluetooth master moduly nebo master-slave moduly.
  • Rozměry: 32x16x7mm
  • Hmotnost: 2g

Součástí dodávky:

  • 1ks  Bluetooth modul HC-05 - TTL

Poznámky:

  • Vstupní napětí 3.3~6V, ZAKÁZÁNO více než 7V! Pozor - nemá ochranu proti přepólování, dbejte na správné připojení. Pin "State" je výstup pro LED status. Pokud je bluetooth nepřipojen, výstup bliká. Pokud je bluetooth připojen, výstup je jednička.
  • Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
  • Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.

Doplňkové parametry

Kategorie: Bluetooth moduly
Záruka: 2 roky
Hmotnost: 0.005 kg
5
3x
4
0x
3
0x
2
0x
1
0x
Nevyplňujte toto pole:
5
P Avatar autora | 18.5.2023
Koupil jsem od Vás dva moduly HC-05, jsou každý z jiné série ... Ten co vypadá podobně jako na obrázku s krystalem vlevo se mi nedaří dostat do nastavení. Takže funguje jen jako Slave. Druhý mi přišel s krystalem vpravo a ten funguje perfektně Master/Slave :)
5
TK Avatar autora | 11.4.2023
Spokojenost, vše funguje jak má.
5
MV Avatar autora | 6.2.2021
Spokojenost v kombinaci s přenosem a ovládáním CNC.
Nevyplňujte toto pole:
TK Avatar autora STATE LED 11.4.2023 19:33
Dobrý den, pin STATE by měl kopírovat stav LED na desce modulu. Lze ho použít přímo pro připojení externí LED ?
Odpovědět
PU Avatar autora STATE LED 11.6.2023 21:49
Použít na připojení externí LED je možné, nekopíruje však stav LED na desce, ale signalizuje stav spojení.
MF Avatar autora STATE LED 13.4.2023 08:20
Dobrý den, to by mělo být možné. Otestováno to však nemáme.
L Avatar autora Funkční 24.5.2022 09:28
Spokojenost. Provoz bez problémů.
