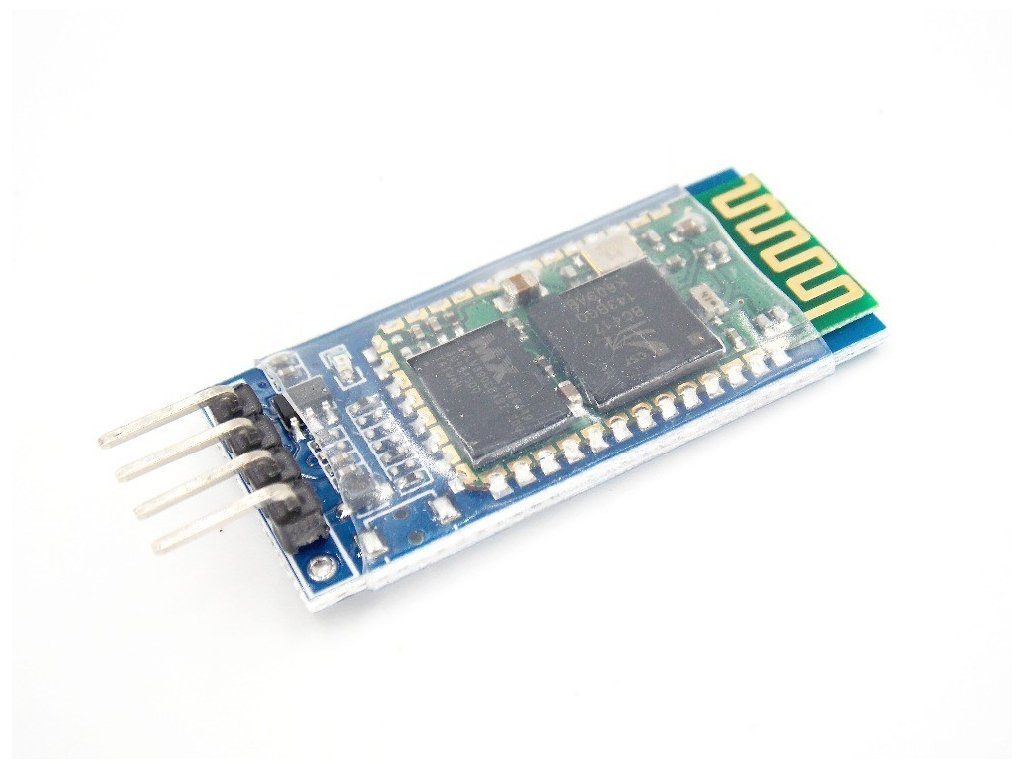

Bluetooth modul HC-06 TTL

Detailní popis produktu

Bluetooth modul HC-06 umožní tvé desce bezdrátově posílat a přijímat sériová data přes Bluetooth – k mobilu, počítači nebo jiné desce s Bluetooth. Modul se chová jako obyčejný UART (TX/RX), takže na straně mikrokontroléru stačí Serial nebo SoftwareSerial a žádná speciální knihovna. Pracuje pouze v režimu SLAVE – čeká na připojení z telefonu nebo z jiného modulu v režimu MASTER (např. HC-05). Typicky se používá pro ovládání robotů a autíček z mobilní aplikace, bezdrátový přenos naměřených dat nebo náhradu USB kabelu při ladění.

Specifikace:

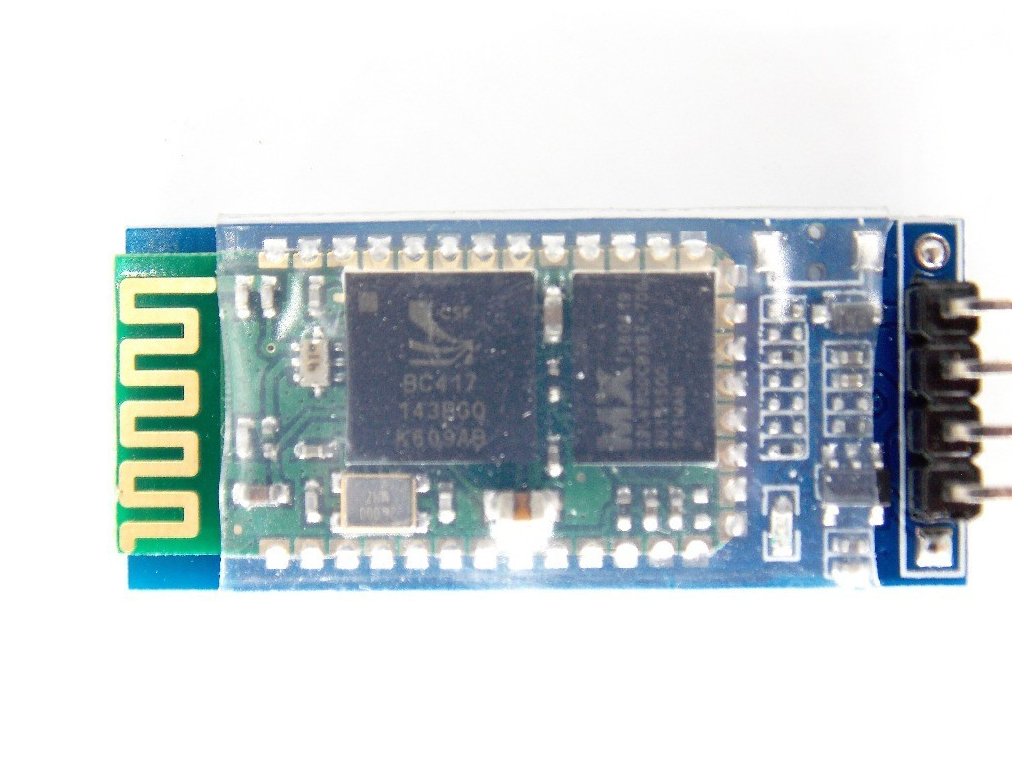

• Čip: CSR BC417 (Bluetooth 2.0 + EDR, Class 2), firmware v3.0
• Profil: SPP (Serial Port Profile – virtuální sériový port)
• Režim: pouze SLAVE
• Dosah: max. cca 10 m (v otevřeném prostoru)
• Napájení: 3,6–6 V DC (stabilizátor 3,3 V na desce), typicky 5 V z Arduina; vyšší napětí modul zničí
• Odběr: cca 30–40 mA při párování, cca 8 mA při navázaném spojení
• Logické úrovně: 3,3 V (vstup RXD není 5V tolerantní)
• Výchozí nastavení:
  • Název zařízení: HC-06
  • PIN: 1234
  • Sériová linka: 9600 Bd, 8 datových bitů, bez parity, 1 stop bit
• Konfigurace: AT příkazy (název, PIN, rychlost 1200–1 382 400 Bd), pouze když modul není spárovaný

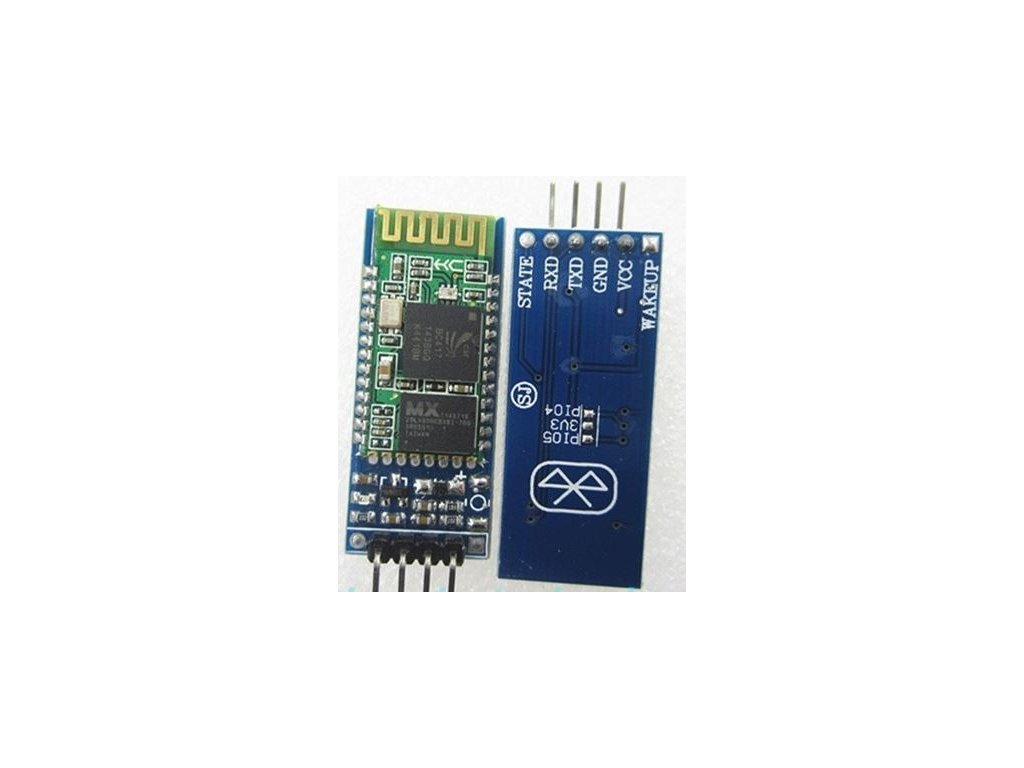

• Vývody: 4× kolíková lišta 2,54 mm – VCC, GND, TXD, RXD (piny STATE a EN nejsou osazené)
• Indikace: LED na desce – bliká = čeká na spojení, svítí trvale = spojeno
• Anténa: integrovaná, meandr na DPS
• Kompatibilita: Arduino, ESP32, STM32, Raspberry Pi a další desky s UART; telefony s Androidem a počítače s Bluetooth (aplikace typu Serial Bluetooth Terminal)
• Rozměry: cca 43 × 16 × 7 mm
• Hmotnost: cca 4 g
• Související produkty:
  • Bluetooth modul HC-05 TTL – umí i režim MASTER, dva moduly se spojí navzájem
  • Huamao HM-10C-A Bluetooth 4.0 BLE modul – pro komunikaci s iPhonem
  • 4kanálový obousměrný převodník logických úrovní 5 V a 3,3 V
  • Převodník USB – TTL UART, CH340 – pro nastavení modulu AT příkazy z počítače

Důležité upozornění k zapojení:

• Vodiče se zapojují křížem: TXD modulu na RX desky a RXD modulu na TX desky.
• Pokud připojuješ modul k 5V desce (Arduino UNO, Nano, Mega), přiveď signál do RXD modulu přes odporový dělič (např. 1 kΩ / 2 kΩ) nebo převodník logických úrovní. Výstup TXD (3,3 V) přečte 5V Arduino bez úprav.
• U Arduina UNO/Nano nepoužívej piny D0/D1 (hardwarový Serial), pokud zároveň nahráváš program přes USB – modul by nahrávání blokoval. Použij SoftwareSerial na jiných pinech.
• HC-06 používá klasický Bluetooth 2.0 (SPP), který iPhone (iOS) nepodporuje. Pro iPhone použij modul s Bluetooth Low Energy (BLE), např. HM-10.
• AT příkazy fungují jen v nespárovaném stavu (LED bliká).

Obsah balení:

• 1× Bluetooth modul HC-06 TTL

Poznámka:

• Modul nemá ochranu proti přepólování, dbej na správné připojení napájení.
• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
