BMS ochranná a balanční deska pro Li-ion 6S–10S 15A

Detailní popis produktu

Ochranná BMS deska pro sestavy Li-ion a Li-pol článků 3,7 V v konfiguraci 6S až 10S. Chrání baterii před přebitím, podvybitím, nadměrným proudem i zkratem a prodlužuje tak její životnost. Deska pracuje se společným portem (Common port) – nabíječka i zátěž se připojují na jeden společný vývod P−, což zjednodušuje zapojení do stavby elektrokola, koloběžky, powerbanky nebo záložního zdroje. Trvalý vybíjecí proud je 15 A, ochrana zasáhne při 40 A. Každý článek je hlídán samostatně přes balanční vývody.

Specifikace:

• Typ článků: Li-ion / Li-pol, 3,7 V (nominálně)
• Počet článků: 6S–10S (dle zvolené varianty)
• Typ portu: společný (Common) – nabíjení i vybíjení přes vývod P−
• Proudy:
  • Trvalý vybíjecí proud: 15 A
  • Trvalý nabíjecí proud: 8 A
  • Proudová ochrana při vybíjení: 40 A
  • Proudová ochrana při nabíjení: 10 A
• Napěťové ochrany (na článek):
  • Ochrana proti přebití: 4,25 V ±0,025 V
  • Obnovení po přebití: 4,15 V ±0,05 V
  • Ochrana proti podvybití: 2,7 V ±0,05 V
  • Obnovení po podvybití: 3,0 V ±0,1 V
• Varianty a maximální nabíjecí napětí:
  • 6S: 22,2 V nominálně, max. 25,2 V
  • 7S: 25,9 V nominálně, max. 29,4 V
  • 8S: 29,6 V nominálně, max. 33,6 V
  • 9S: 33,3 V nominálně, max. 37,8 V
  • 10S: 37 V nominálně, max. 42 V (vhodné pro 36V elektrokola)
• Teplotní ochrana: ne (tato verze je bez teplotního čidla)
• Rozměry:
  • Deska: 60,5 × 32,5 × 9 mm
• Hmotnost: cca 53 g

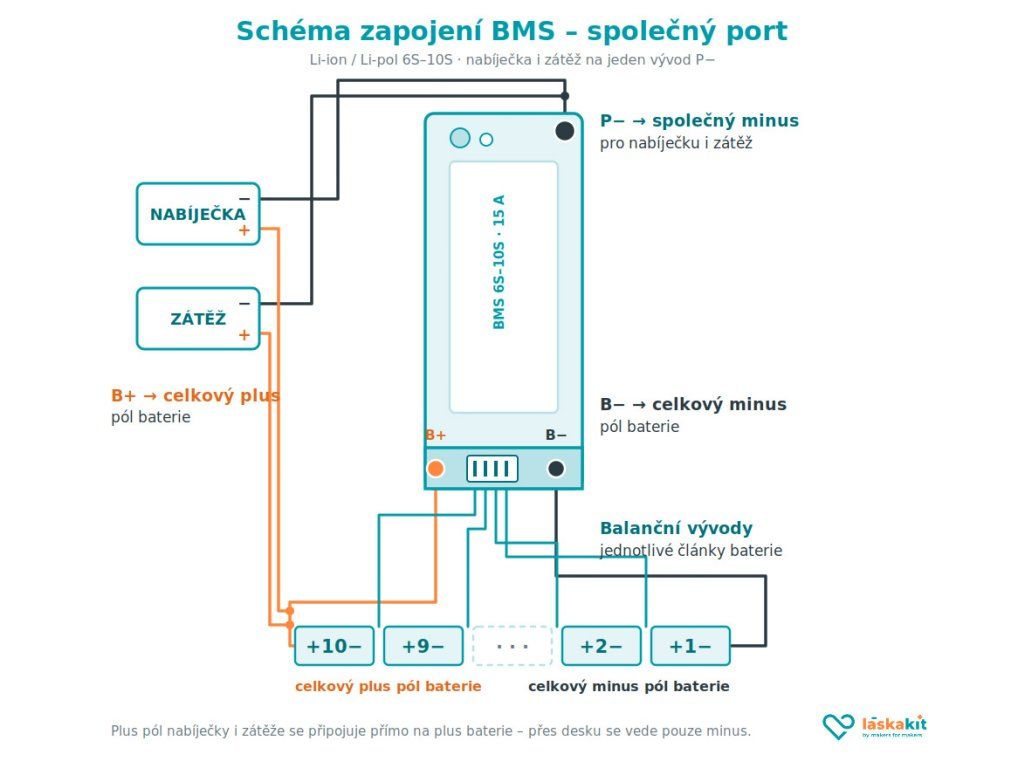

Zapojení (společný port):

• B+ – celkový plus pól baterie (plus nejvyššího článku)
• B− – celkový minus pól baterie (minus prvního článku)
• P− – společný minus pro nabíječku i zátěž
• Balanční konektor – jednotlivé články připoj postupně od minusu baterie (článek 1) k plusu (článek 6–10) podle značení na desce
• Plus pól nabíječky i zátěže se připojuje přímo na B+ – přes desku se vede pouze minus

Obsah balení:

• 1× BMS ochranná deska (dle zvolené varianty)

Důležité upozornění a bezpečnost:

• Vždy zvol variantu, která přesně odpovídá počtu článků v tvé baterii. Deska se nedá přenastavit na jiný počet článků.
• Nikdy nepoužívej desku pro LiFePO4 články – napěťové úrovně jsou nastavené pro Li-ion a Li-pol 3,7 V a LiFePO4 by se poškodily.
• Balanční vývody zapojuj postupně od článku 1 (nejblíže minusu baterie) – při přehození vodičů může dojít ke zničení desky nebo článků.
• Před prvním připojením zkontroluj, že všechny články mají přibližně stejné napětí (rozdíl do 0,05 V). Baterie s velmi rozdílnými články nesestavuj.
• Používej pouze nabíječku s napětím odpovídajícím dané variantě. Vyšší napětí může způsobit přebití, přehřátí i požár.
• Deska nemá teplotní ochranu – při vysokých proudech zajisti dostatečné chlazení a nezakrývej ji.
• Poškozené, nafouknuté nebo mechanicky namáhané články nikdy nepoužívej.

Poznámka:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
