ChargerLAB POWER-Z SINK240 PD trigger modul s podporou PD3.1, PPS a EPR do 48 V

Detailní popis produktu

ChargerLAB POWER-Z SINK240 je spouštěcí modul (trigger), kterým z libovolné USB-C nabíječky dostaneš přesně to napětí, které potřebuješ. Modul si s nabíječkou vyjedná napájení podle standardu USB PD a na výstup pošle 5, 9, 12, 15, 20, 28, 36 nebo 48 V – tedy i profily EPR do 240 W, které starší triggery neumí. Přepínání řešíš jediným tlačítkem a aktuálně vyjednaný profil ti ukáže jedenáct LED diod. Hodí se jako napájecí zdroj pro tvoje projekty, k oživování prototypů i k testování nabíječek a powerbank – a díky podpoře PPS ověříš i plynulé nastavování napětí po malých krocích.

Specifikace:

• Model: ChargerLAB POWER-Z SINK240
• Typ: spouštěcí modul (trigger) USB Power Delivery
• Řídicí čip: Unicmicro UM3506 – obousměrný řadič PD3.1 (role SRC, SNK i DRP), podporuje eMarker kabely
• Podporované protokoly: USB PD 3.1, PD 3.0, PD 2.0
• Rozsah: 5–48 V, 0–5 A, max. 240 W
• Napěťové profily:
  • Fixed (SPR): 5 V, 9 V, 12 V, 15 V, 20 V
  • Fixed (EPR): 28 V, 36 V, 48 V
  • PPS: 3,3–11 V (krok 400 mV, koncové napětí 9 V) a 3,3–16 V (krok 1000 mV, koncové napětí 15 V)
• Maximální odolnost napětí: 60 V
• Indikace: 11 LED
  • Trvale svítí: vyjednaný pevný profil (5 / 9 / 12 / 15 / 20 / 28 / 36 / 48 V)
  • Bliká: aktivní režim PPS
• Ovládání: jedno tlačítko, krokování mezi dostupnými profily
• Konektory:
  • Vstup: USB-C (do nabíječky nebo powerbanky)
  • Výstup: USB-C + pájecí svorky + a −
• Rozměry DPS: 54 × 38 mm, jednostranné osazení

K čemu se hodí:

• napájení projektů z běžné USB-C nabíječky místo samostatného zdroje (12 V, 20 V, 24 V… podle potřeby)
• napájení notebooku, routeru nebo LED pásku z powerbanky
• ověření, jaké profily nabíječka nebo powerbanka skutečně nabízí
• vývoj a testování zařízení s rychlonabíjením PD3.1
• napájení nabíječek modelářských akumulátorů s DC vstupem

Jak se používá:

• Modul připojíš USB-C kabelem k nabíječce. Po připojení si vždy vyjedná 5 V a rozsvítí se první LED.
• Každým stiskem tlačítka přejdeš na další profil, který zdroj nabízí – LED ti ukáže, na jakém napětí právě jsi.
• Profily, které tvoje nabíječka nepodporuje, modul přeskočí. Rychle tak zjistíš, co zdroj doopravdy umí.
• Po odpojení a opětovném připojení začíná modul znovu na 5 V, nastavení se neukládá.

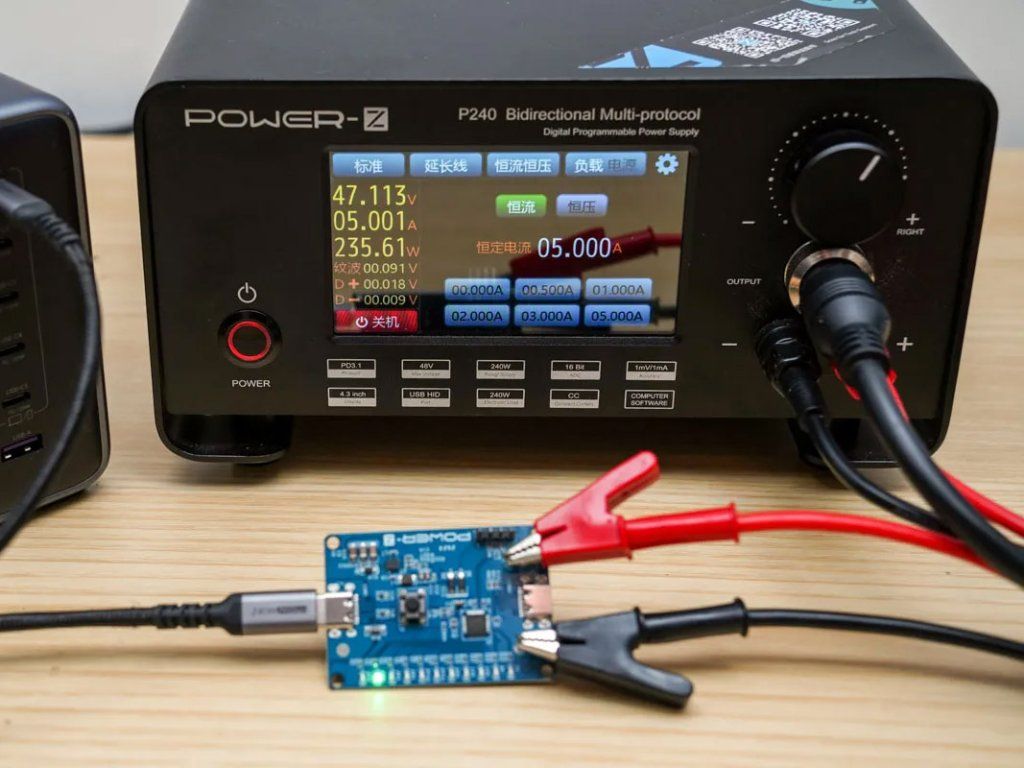

Vyjednaný profil EPR 48 V pod plnou zátěží: 47,1 V, 5,0 A, tedy 235,6 W na výstupu.

Související produkty:

• Ověř, co zdroj a kabel opravdu zvládnou:
  • Multifunkční USB 3.0 měřič-tester FNB58 Bluetooth
  • Multifunkční USB 3.0 měřič-tester FNB48S
  • ChargerLAB POWER-Z CT001 zkoušečka USB-C kabelů
• Kabely, které utáhnou vysoký výkon:
  • 1m USB 3.1 100W USB-C / USB-C kabel
  • USAMS 120cm 100W OLED USB-C / USB-C kabel

Obsah balení:

• 1× modul ChargerLAB POWER-Z SINK240

Poznámka:

• Modul napětí pouze vyjednává, sám ho nereguluje ani neomezuje proud. Zátěž musí zvolené napětí bezpečně snést – než připojíš spotřebič, ověř nastavený profil, jinak ho můžeš zničit.
• Profily nad 20 V (EPR 28 / 36 / 48 V) vyžadují nabíječku s podporou PD 3.1 EPR a kabel dimenzovaný na 240 V/5 A s čipem eMarker. S běžným kabelem do 100 W se vyšší profily nevyjednají.
• LED pro režim AVS je na desce osazená, ale tento režim zatím není funkční.
• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
