CSN-A2 58mm termotiskárna do panelu, UART

Detailní popis produktu

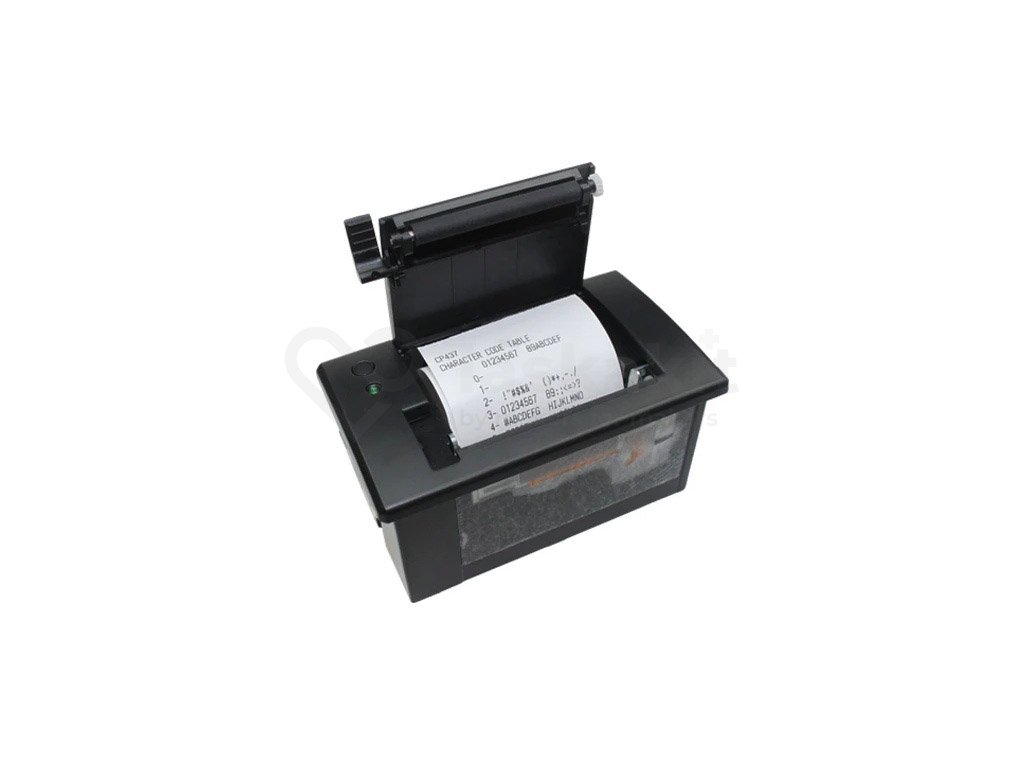

Termotiskárna CSN-A2 je kompaktní vestavná tiskárna pro zabudování přímo do panelu zařízení. Tiskne na termopapír o šířce 58 mm rychlostí 50–80 mm/s a díky kompatibilitě s příkazovou sadou ESC/POS zvládne kromě textu i čárové kódy a jednoduchou grafiku. Komunikuje po jediné datové lince – 3,3V TTL UART – takže ji snadno připojíš k ESP32, Arduinu nebo Raspberry Pi a využiješ ji na tisk účtenek, štítků, etiket, lístků nebo záznamů z měření.

Knihovnu, návod i ověřený vzorový kód najdeš v souvisejících souborech u tohoto produktu.

Specifikace:

• Metoda tisku: přímý termální tisk (černobílý)
• Rychlost tisku: 50–80 mm/s (typicky 60 mm/s, max. 80 mm/s při vyšším napájecím napětí)
• Rozlišení: 8 bodů/mm (384 bodů na řádek)
• Šířka tisku: 48 mm
• Fonty: 9×17 a 12×24 (ANK), 12×24 a 24×24 (GB18030)
• Znakové sady: ASCII, CP437 (USA / Standard Europe) a další mezinárodní sady, kódování GBK, UTF-8, BIG5
• Čárové kódy: UPC-A, UPC-E, EAN13, EAN8, CODE39, CODE93, CODE128, ITF, CODABAR
• Příkazová sada: kompatibilní s ESC/POS
• Papír:
  • Typ: papír pro termotisk (role)
  • Šířka: 57,5 ± 0,5 mm
  • Max. průměr role: 39 mm

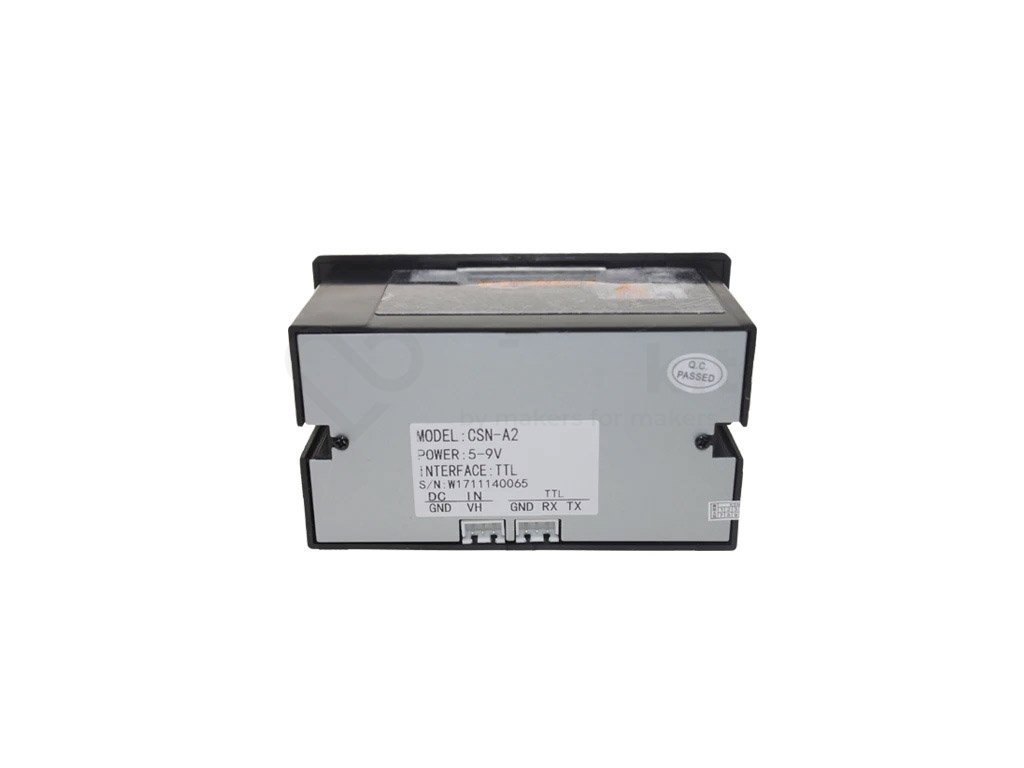

• Rozhraní:
  • UART: 3,3V TTL, 9600 Bd, 8N1
  • Konektor UART: 4 piny (+3,3 V, TXD, RXD, GND)
  • Konektor napájení: 2 piny (VH, GND)
  • Ukončení řádku: LF (0x0A)
• Napájení:
  • Napájecí napětí: 5–9 V DC (doporučeno 9 V)
  • Odběr proudu: max. 3 A ve špičkách
• Ovládání a signalizace: tlačítko FEED (krátký stisk posune papír, podržení cca 2 s vytiskne samotest), stavová LED
• Životnost:
  • Tisková hlava: cca 50 km papíru
  • Střední počet operací mezi poruchami: 5 miliónů řádků
• Rozměry:
  • Vnější: 111 × 65 × 57 mm
  • Otvor v panelu: 103 × 57 mm
  • Zástavbová hloubka: cca 50 mm
• Barva: bílá
• Prostředí:
  • Pracovní teplota: 5–50 °C
  • Pracovní vlhkost: 10–80 %
  • Skladovací teplota: −20 až 60 °C
  • Skladovací vlhkost: 10–90 %

Důležité upozornění k zapojení a montáži:

• Napájení řeš zvlášť a raději vyšším napětím. Tiskárna pracuje od 5 V, ale při 5 V bývá tisk bledý – nejlepší výsledky dává zdroj 9 V, který utáhne proudové špičky až 3 A. Napájení z USB portu počítače nebo z pinu vývojové desky nestačí. Napájecí konektor je samostatný, datová linka tiskárnu nenapájí.
• UART pracuje s úrovněmi 3,3 V. S ESP32 nebo Raspberry Pi propojíš tiskárnu přímo, u 5V desek (Arduino UNO, Mega) použij na lince do tiskárny převodník úrovní nebo odporový dělič. Pin +3,3 V na datovém konektoru slouží jen jako reference, tiskárnu z něj nenapájej. Zem (GND) tiskárny a řídicí desky propoj dohromady.
• Nastav 9600 Bd, 8N1 a řádky ukončuj znakem LF (0x0A). Tisk nesmyslných znaků obvykle znamená špatně nastavenou rychlost.
• Nejdřív otestuj tiskárnu samostatně. Podržením tlačítka FEED asi na 2 sekundy vytiskneš testovací stránku – ověříš tím mechaniku i papír ještě před řešením komunikace.
• Stavová LED napovídá, co je špatně: 2 bliknutí – chyba mechaniky nebo nízká teplota, 3 bliknutí – došel papír, 5 bliknutí – přehřátí hlavy, 6 bliknutí – špatně dovřený kryt s přítlačným válcem.
• Montáž do panelu: vyřízni otvor 103 × 57 mm, tiskárnu zasuň zepředu a zezadu ji zajisti přiloženými fixačními bloky se šrouby. Za panelem počítej s hloubkou zhruba 50 mm a s prostorem na výměnu role.
• Používej termopapír a správnou stranu role. Na běžný papír tiskárna nic nevytiskne – pokud zůstává výtisk prázdný, otoč roli. Hrubý papír zbytečně opotřebovává tiskovou hlavu.
• Tiskové hlavy se nedotýkej prsty a při manipulaci dbej na ochranu proti statické elektřině. Usazený prach nebo zbytky papíru z hlavy setři vatovou tyčinkou namočenou v lihu.

Obsah balení:

• 1× termotiskárna CSN-A2 58 mm do panelu
• 1× montážní sada pro upevnění do panelu

Poznámka:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
