Driver TB6600 pro krokové motory 4A 9-42V PCB

Kód: LA143020
328 Kč 271,10 Kč bez DPH
Skladem (4 ks)
Můžeme doručit do:
18.12.2024

Převodník TB6600 pro krokové motory s vlastním chladičem a několika podpůrnými funkcemi.

Detailní informace

Doprava zdarma
Doprava zdarma
od 2000 Kč
Vrácení zboží
30 dní na vrácení
pro registrované
30 dní na vrácení
30 dní na vrácení
Pro registrované zákazníky
Doprava zdarma
Doprava zdarma
Pro objednávky od 2.000 Kč
Prodejem to nekončí
Prodejem to nekončí
Reklamace řešíme do 5 dnů
Rychlá expedice
Rychlá expedice
Do 24 hodin

Detailní popis produktu

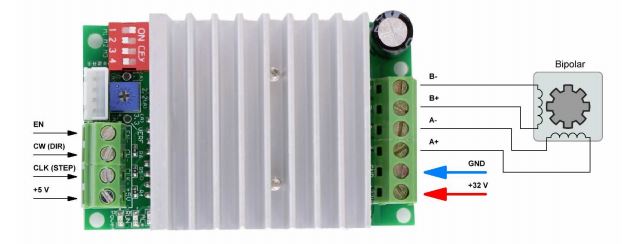

Modul je určen pro řízení jednoho bipolárního krokového motoru signály STEP a DIR. Obsahuje obvody pro mikrokování a zmenšení pracovního proudu při nečinnosti, které omezí přehřívání motoru. Řídící vstupy jsou opticky odděleny, na vstupu STEP je použit vysokorychlostí obvod 6N137.

Parametry:

  • Rozsah napájecího napětí: +8 až 42V (stejnosměrné)
  • Doporučené pracovní napětí: max. +32V
  • Maximální výstupní proud: 4,0A
  • Plynulé nastavení proudu
  • Automatické snížení proudu při nečinnosti (aktivuje se přepínačem 4)
  • Ochrana podpěťová, nadproudová, tepelná a proti zkratu na výstupu
  • Celkový odpor v sepnutém stavu (Ron) = 0,4 Ω (typ.)
  • Mikrokrokování: 1/2, 1/4, 1/8 a 1/16 základního kroku
  • Maximální vstupní napětí všech vstupů: +7V
  • Maximální frekvence na vstupu STEP: 200kHz
  • Frekvence PWM regulace proudu: 40kHz
  • Vestavěné pull-down rezistory na vstupech: 100 kΩ (typ.)
  • Velikost: 80x50x35mm
  • Váha: 100g

Součástí dodávky:

  • 1ks  Driver TB6600 pro krokové motory

Poznámka:

  • Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
  • Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.

Doplňkové parametry

Kategorie: Řadiče a drivery pro motory
Záruka: 2 roky
Hmotnost: 0.095 kg
5
1x
4
0x
3
0x
2
0x
1
0x
Nevyplňujte toto pole:
5
MR Avatar autora | 22.2.2023
Ještě nevyzkouseno,ale vypadá to perfektně.
Nevyplňujte toto pole:
Avatar autora Dotaz, změna směru 19.10.2020 12:03
Dobrý den, poradíte mi, jak funguje změna směru motoru? když privedu signál na clk tak se točí, jedním směrem. Dále potrebuji změnit směr když pripojím na kolík cw mínus a na kolík + high signál (cca 5v ) tak se motor zastaví a na druhou stranu se netočí.Nevíte v čem je problém ? u Driveru TB6600 (TB67S109AFTG) v pouzdře normálně změna směru funguje, pomocí high a low se změní směr. Děkuji
Odpovědět
MF Avatar autora Dotaz, změna směru 19.10.2020 14:19
Dobrý den, i tady by to mělo být obdobně: +5V = 5V(např. z Arduina), EN- = +5V. Pin CW- = +5V(nebo nezapojen) točí jedním směrem a GND točí směrem druhým. Na CLK- se přivedou řídící impulzy. GND z 5V zdroje(Arduina) propojit s GND zdroje pro motor.
