GUITION JC8012P4A1C ESP32-P4 + C6 Vývojový modul s displejem 10.1" 800x1280

Detailní popis produktu

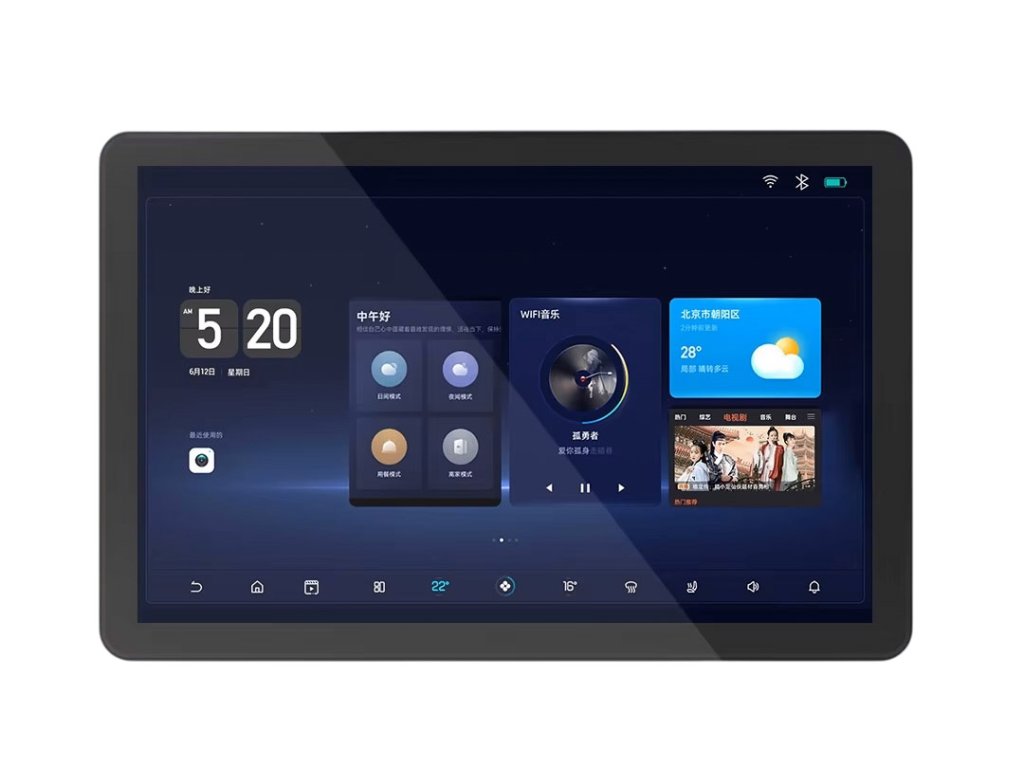

GUITION JC8012P4A1C je 10,1" vývojový panel postavený na dvojici čipů ESP32-P4 a ESP32-C6. Spojuje výkonný dvoujádrový RISC-V procesor, Wi-Fi 6 s Bluetooth 5, velký IPS displej 800×1280 s kapacitním dotykem, kameru, zvukovou část se dvěma mikrofony a nadstandardní výbavu konektorů do jednoho all-in-one modulu. Díky velké zobrazovací ploše se hodí na nástěnné HMI panely, ovladače chytré domácnosti, průmyslové terminály i grafické aplikace s knihovnou LVGL.

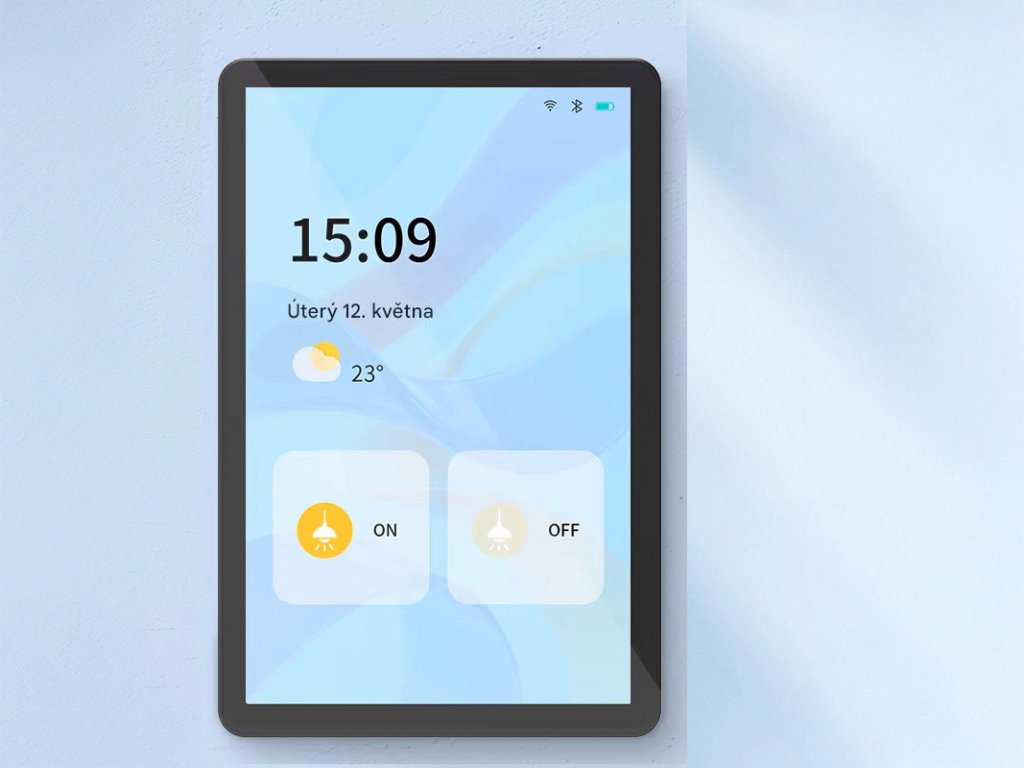

Z výroby je panel předprogramovaný demo aplikací – stačí připojit napájení a hned běží. Jedním stiskem tlačítka ho zapneš, podržením na 15 sekund vypneš. Pro Arduino IDE i ESP-IDF existují připravené knihovny a ukázkové programy, takže rozjedeš i složitější projekt překvapivě rychle.

Specifikace:

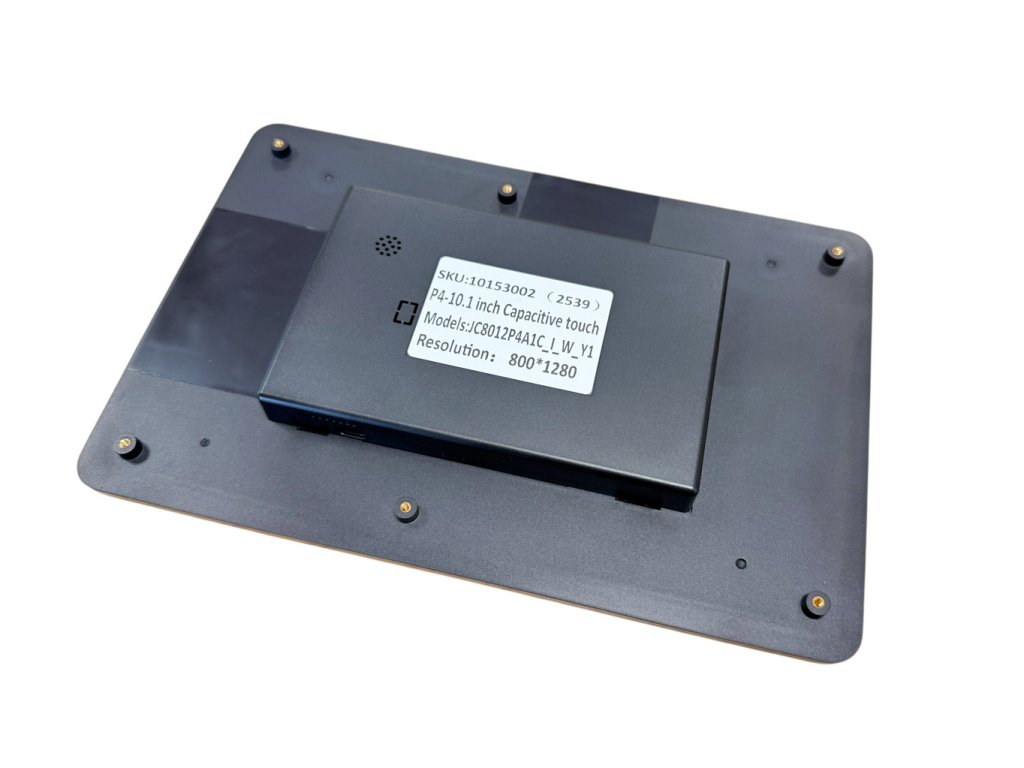

• Model: GUITION JC8012P4A1C (deska JC8012P4A1)

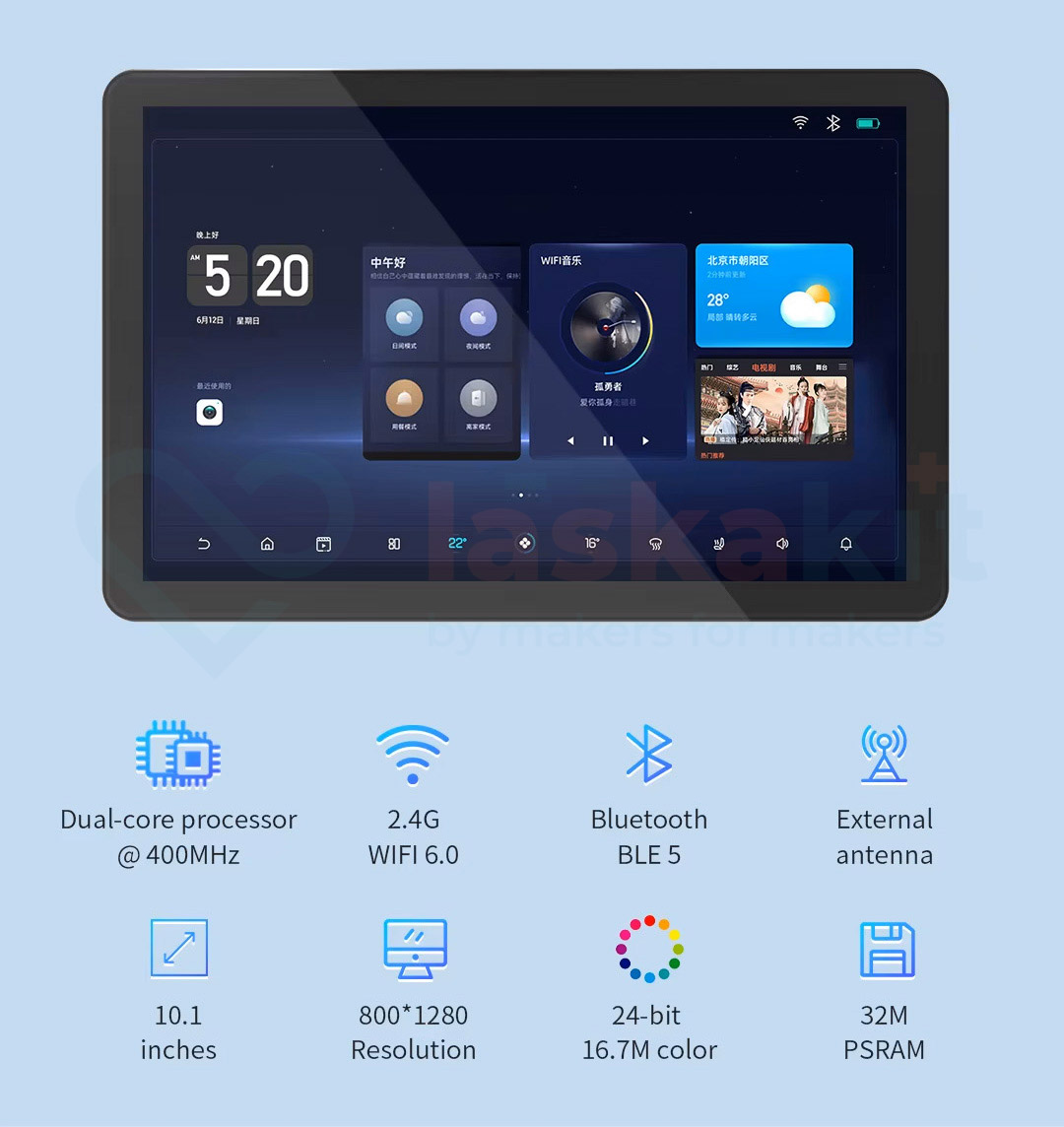

• MCU – hlavní jednotka: ESP32-P4, dvoujádrový RISC-V, pracovní kmitočet až 400 MHz, FPU a AI instrukční rozšíření
• Bezdrátová část: ESP32-C6 připojený přes ESP-Hosted – 2,4GHz Wi-Fi 6, Bluetooth 5 (LE), 802.15.4 (Thread), konektor pro externí anténu
• Paměť:
  • PSRAM: 32 MB
  • Flash: 16 MB
  • Interní paměť: 768 kB HP L2 RAM + 32 kB LP SRAM + 128 kB HP ROM
  • Externí úložiště: slot pro TF kartu (microSD)
• Displej:
  • Úhlopříčka: 10,1" TFT
  • Typ: IPS
  • Rozlišení: 800 × 1280 px (na výšku)
  • Barevná hloubka: 24bit RGB, 16,7 milionu barev
  • Řadič displeje: JD9365
  • Dotyk: kapacitní
  • Aktivní plocha: 216,58 × 135,36 mm
• Kamera: modul videokamery na kamerovém rozhraní (FPC)
• Multimédia: hardwarové kódování H.264 a dekódování JPEG
• Audio: dva integrované mikrofony, konektor pro reproduktor
• Napájení:
  • Napájecí napětí: 5 V DC (přes USB-C)
  • Odběr proudu: cca 700 mA
  • Akumulátor: konektor pro Li-ion článek
  • Zálohování RTC: držák knoflíkové baterie pro uchování reálného času

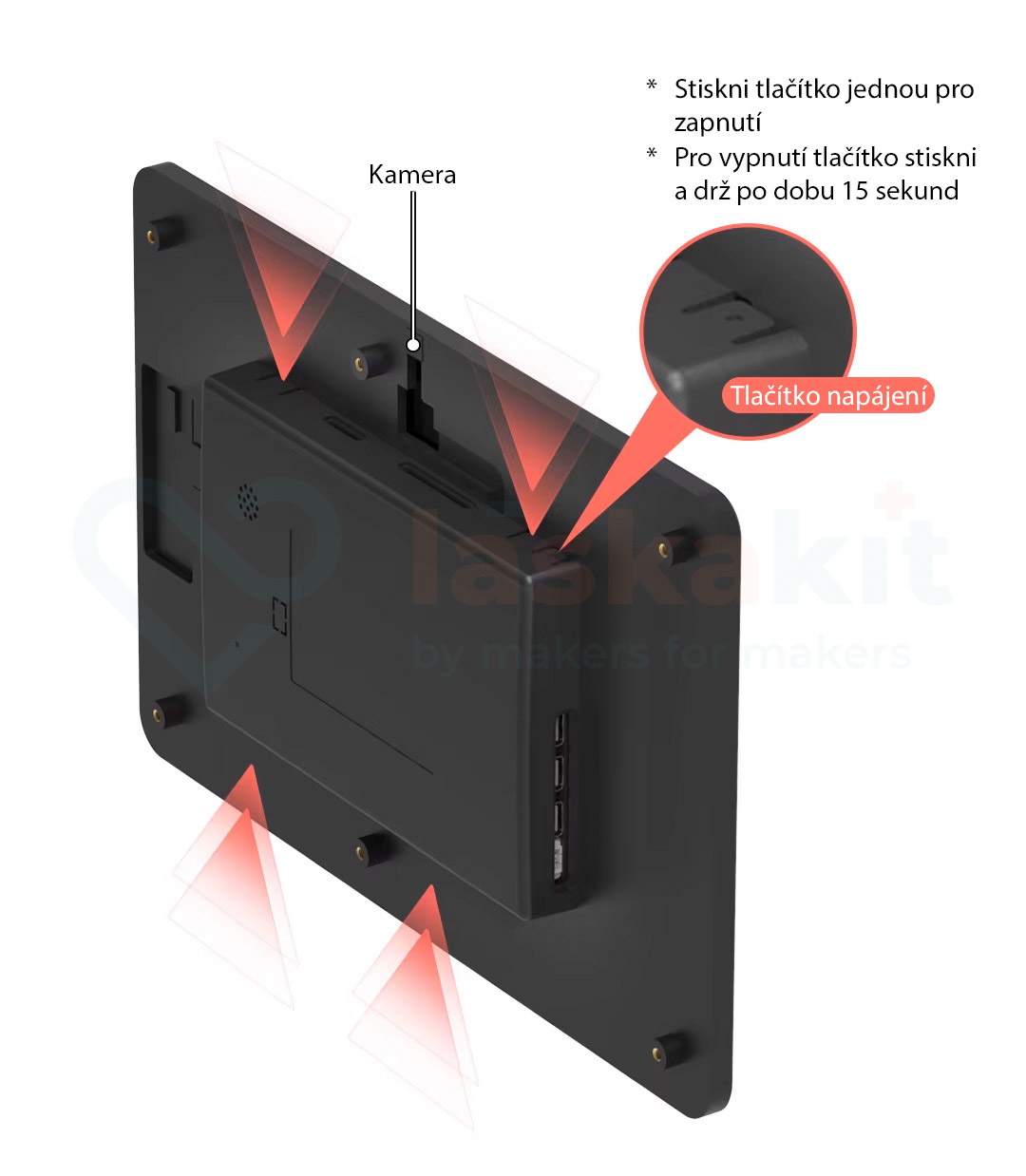

  • Tlačítko napájení: zapnutí jedním stiskem, vypnutí podržením na 15 s

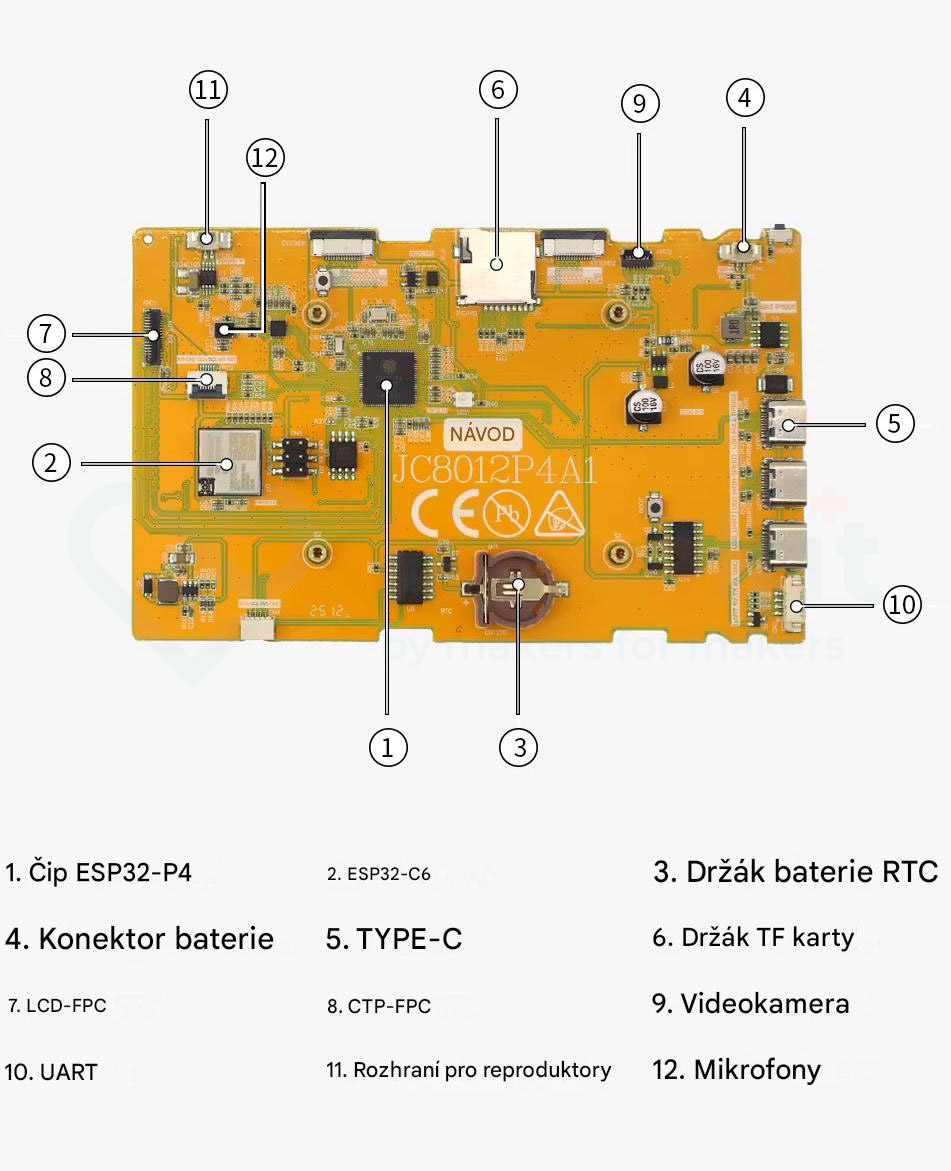

• Konektory a rozhraní:
  • USB-C: napájení, programování a sériový výstup
  • UART: konektor pro sériovou komunikaci
  • Slot pro TF kartu: microSD
  • Konektor akumulátoru: pro Li-ion článek
  • Konektor reproduktoru
  • Kamerové rozhraní: FPC konektor
  • LCD-FPC a CTP-FPC: připojení displeje a dotykové vrstvy
• Rozměry:
  • Modul: 242,8 × 158,7 mm
• Hmotnost: cca 550 g
• Provozní teplota: -20 °C až +70 °C
• Skladovací teplota: -30 °C až +80 °C

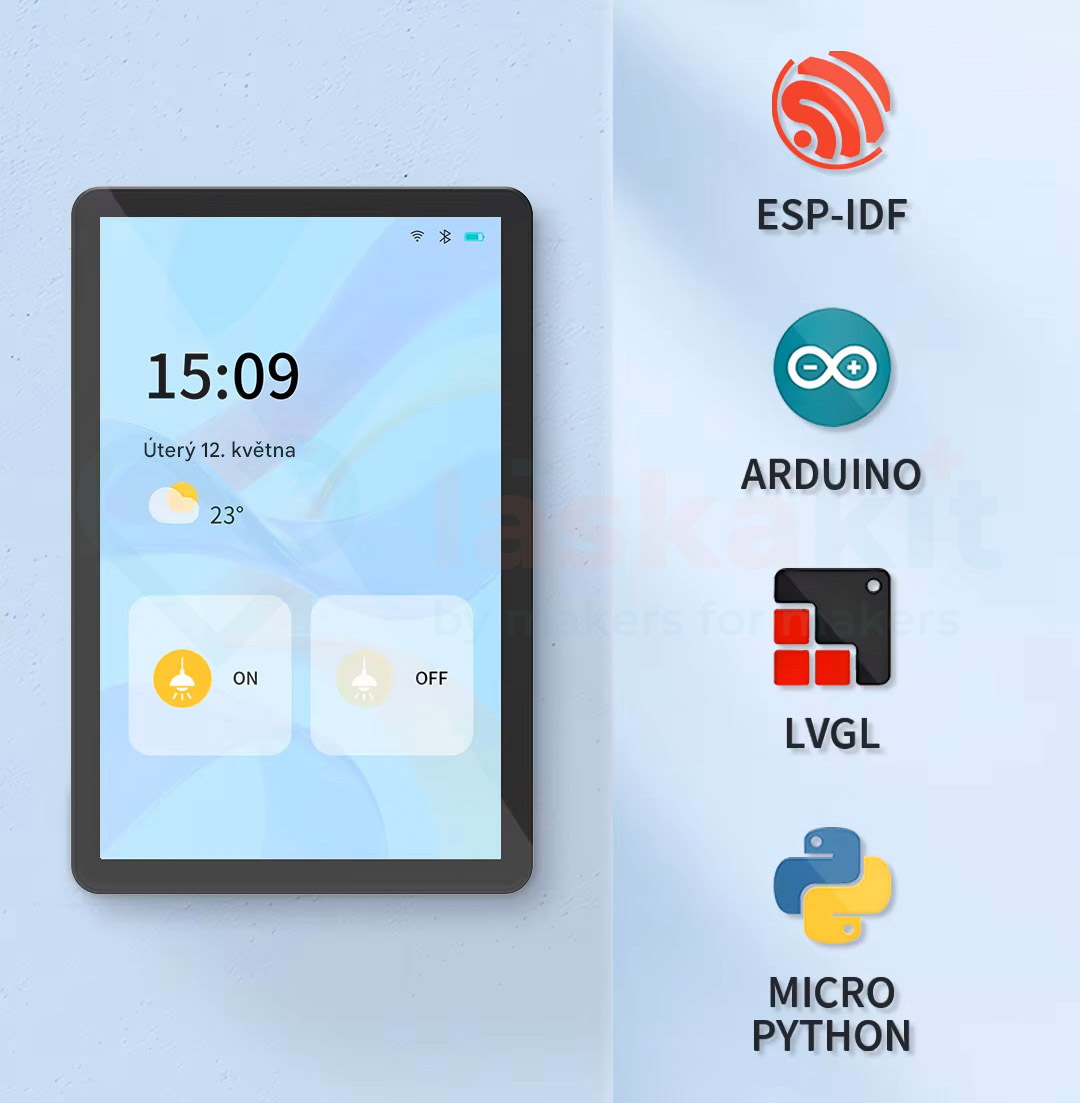

• Podporovaná vývojová prostředí: Arduino IDE, ESP-IDF, MicroPython, Guition
• Podpora GUI: knihovna LVGL (doporučena verze 8.3 nebo vyšší), SquareLine Studio
• Přednahraný firmware: vestavěné demonstrační programy

Obsah balení:

• 1× GUITION JC8012P4A1C ESP32-P4 + C6 Vývojový modul s displejem 10.1" 800x1280

Poznámka:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
