Heltec Mesh Node T114 V2.0 868Mhz nRF52840 SX1262

Detailní popis produktu

Heltec Mesh Node T114 V2.0 je vývojová deska navržená pro nízkou spotřebu energie, která kombinuje mikrokontrolér nRF52840 a LoRa čip SX1262, a podporuje komunikaci LoRa a Bluetooth 5.0. Deska nabízí různé možnosti napájení, včetně 5V USB, lithium-polymerové baterie a solárního panelu. Na desce najdeš i konektor pro GNSS modul, takže si z ní snadno uděláš tracker – GPS modul není součástí balení a dokoupíš si ho samostatně.

Klíčové vlastnosti:

• Mikrokontrolér: nRF52840 s podporou Bluetooth 5.0 a Bluetooth Mesh.
• LoRa čip: SX1262 s maximálním vysílacím výkonem 21 ± 1 dBm a citlivostí přijímače až -135 dBm při SF12 BW=125 kHz.
• Displej: 1,14" TFT-LCD s rozlišením 135 × 240 pixelů a schopností zobrazit až 262 tisíc barev.
• Napájení: přes 5V USB, lithium-polymerovou baterii (3–4,2 V) nebo solární panel.
• Rozhraní:
  • USB 2.0 typu C,
  • konektor pro lithium-polymerovou baterii (JST-ZH -2 1.25 mm),
  • konektor pro solární panel (JST-ZH -2 1.25 mm),
  • konektor pro GNSS modul (8pinový JST-ZH -8 1.25 mm) – modul není součástí balení,
  • IPEX1.0 konektor pro LoRa anténu.
• Spotřeba energie: v hlubokém spánku přibližně 11 µA.
• Provozní podmínky: teplotní rozsah -20 až 70 °C, relativní vlhkost až 90 % (bez kondenzace).
• Rozměry: 50,80 × 22,86 mm.

Doporučené příslušenství:

• GNSS modul pro funkci trackeru:

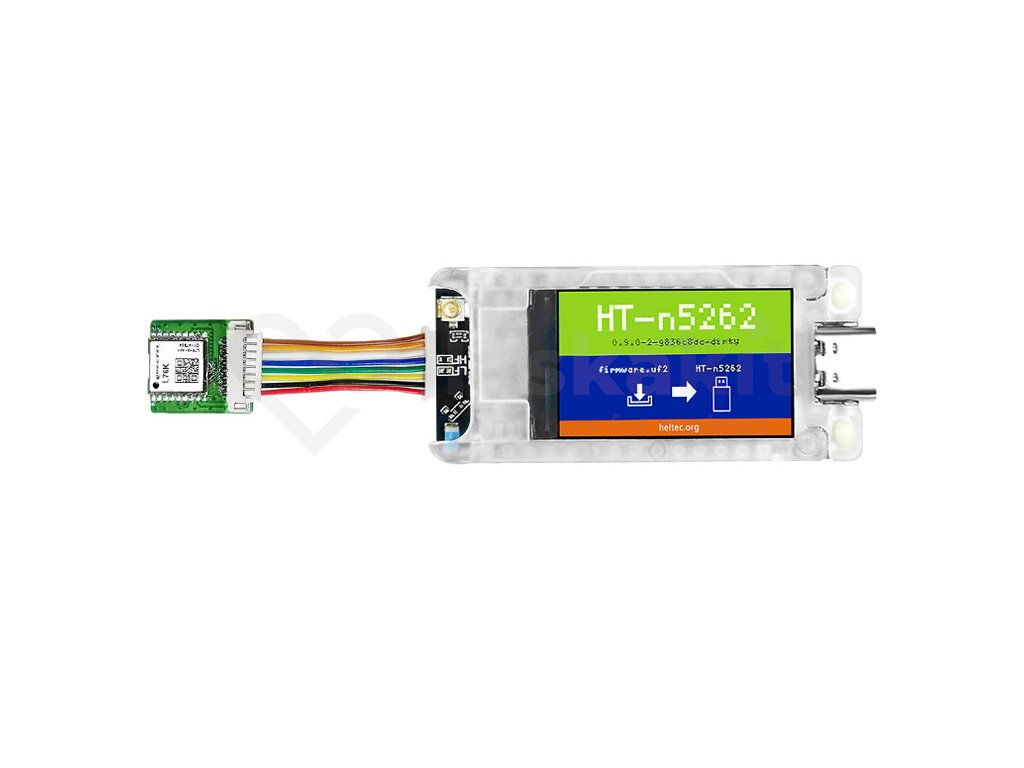

  • Heltec L76K GNSS modul GPS/BeiDou/GLONASS/QZSS s anténou – připojíš přímo do 8pinového konektoru na desce

Specifikace:

• MCU: nRF52840
• LoRa čip: SX1262
• Frekvence: 470–510 MHz; 863–870 MHz; 902–928 MHz
• Max. vysílací výkon: 21 ± 1 dBm
• Max. citlivost přijímače: -135 dBm @ SF12, BW = 125 kHz
• Bluetooth: Bluetooth LE 5, Bluetooth mesh
• Periferie: USB 2.0, 4× SPI, 2× TWI, 2× UART, 4× PWM, QSPI, I2S, PDM, QDEC aj.
• Paměť: 1 MB ROM, 256 kB SRAM

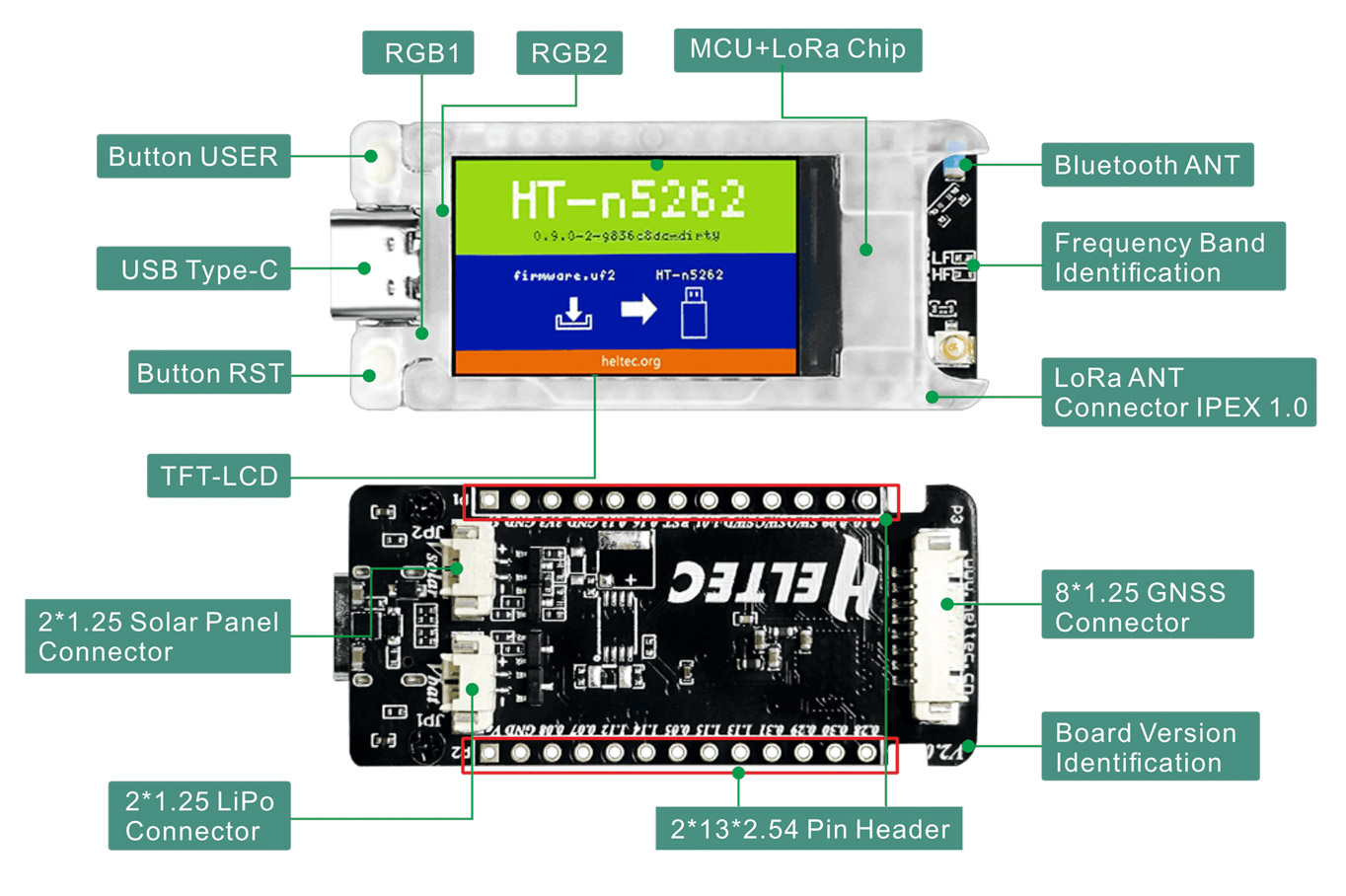

• Rozhraní:
  • USB Type-C
  • 2×1.25 mm konektor pro baterii
  • 2×1.25 mm konektor pro solární panel
  • 8×1.25 mm konektor pro GNSS modul (modul není součástí balení)
  • LoRa anténa (IPEX1.0)

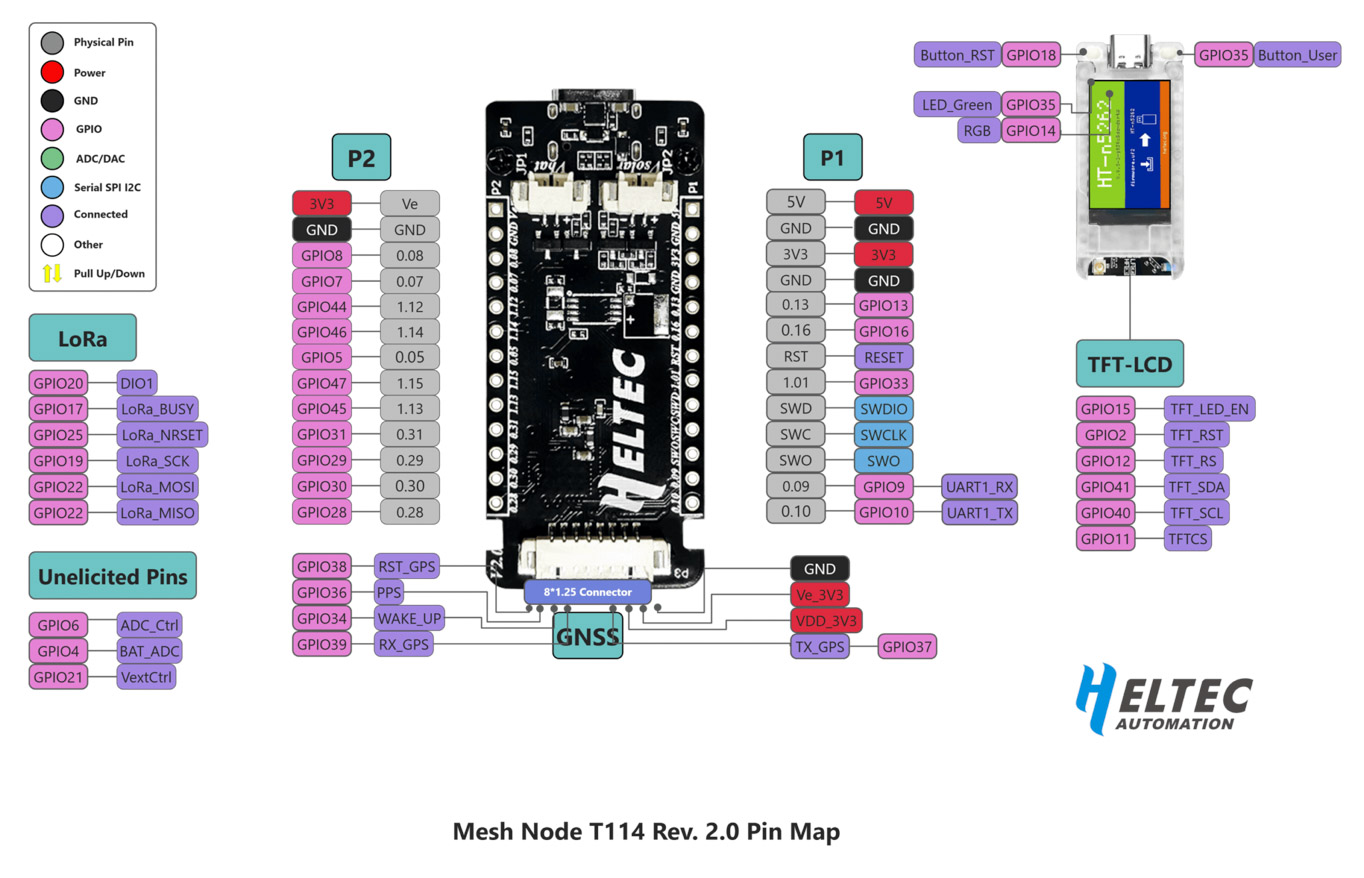

  • 2×13×2,54 mm pinová lišta
• Baterie: 3–4,2 V, napájení i nabíjení

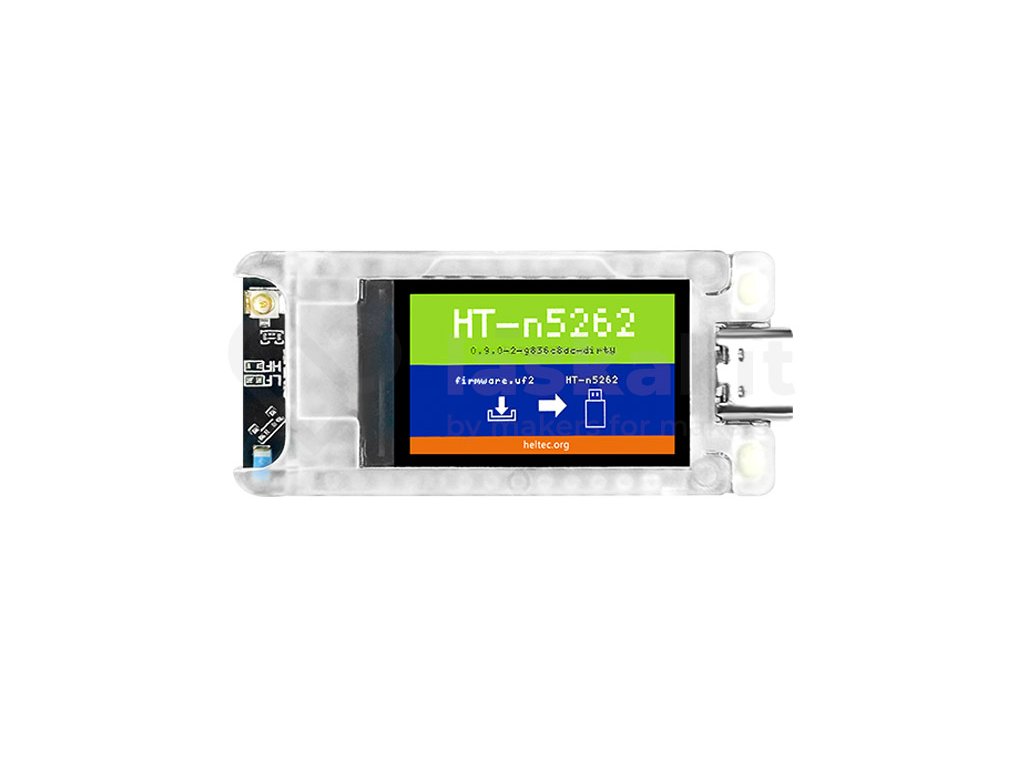

• Displej: integrovaný 1,14" TFT-LCD

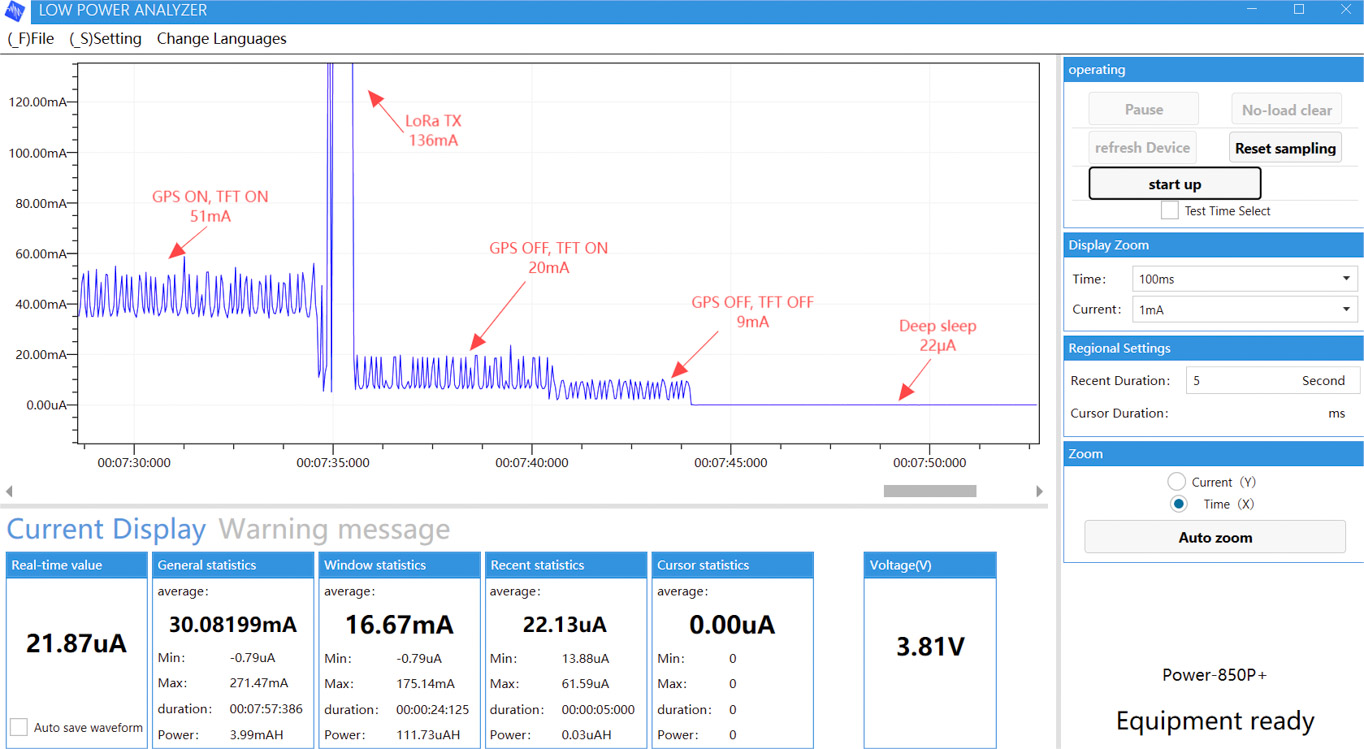

• Spotřeba:
  • Hluboký spánek: cca 11 µA
  • Režim trackeru ve spánku: cca 22 µA
  • GNSS vypnuto, TFT vypnut: cca 9 mA
  • GNSS vypnuto, TFT zapnut: cca 20 mA
  • GNSS zapnuto, TFT zapnut: cca 51 mA
• Provozní teplota: -20 až 70 °C
• Rozměry: 50,80 × 22,86 mm

Součástí dodávky:

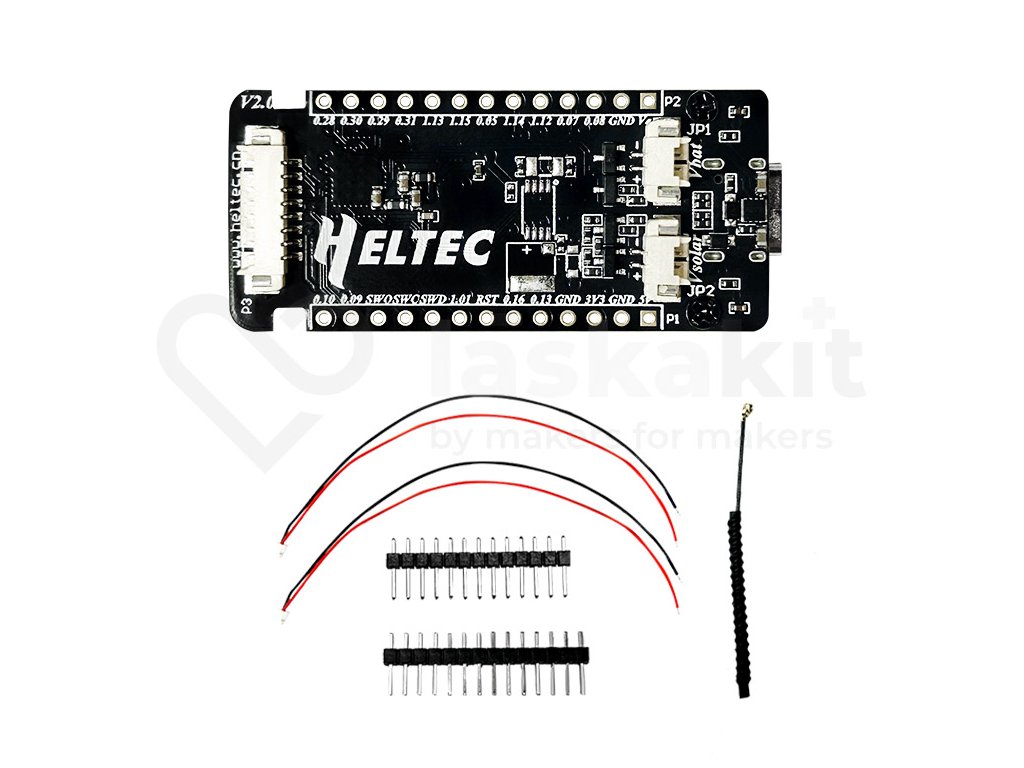

• 1× Heltec Mesh Node T114 V2.0 868 MHz nRF52840 SX1262

Poznámka:

• GPS/GNSS modul není součástí balení, prodává se samostatně.
• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
