RAKwireless RAK19007 WisBlock Base Board 2. generace, USB-C, LoRa/IoT

Detailní popis produktu

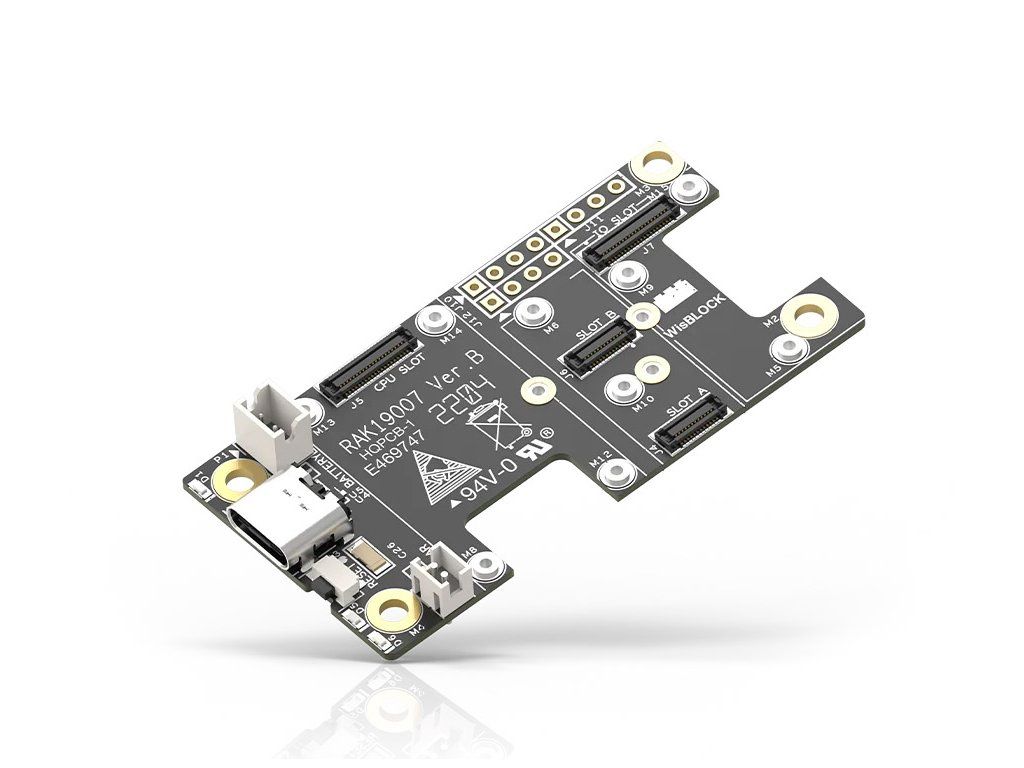

RAKwireless RAK19007 je základní deska modulárního systému WisBlock druhé generace, na kterou nasadíš procesorový modul WisBlock Core, rozšiřující modul IO a až čtyři moduly WisBlock Sensor. Deska se stará o napájení a propojení všech nasazených modulů – napájet ji můžeš z USB-C, z Li-Ion akumulátoru i ze solárního panelu, přičemž integrovaná nabíječka se o dobíjení akumulátoru postará sama. Oproti předchozí generaci RAK5005-O nabízí konektor USB-C, vylepšený stabilizátor napětí a přesunutý slot D, do kterého se vejde i GNSS modul, aniž bys přišel o další senzorový slot. Díky rozměrům pouhých 30 × 60 mm a klidové spotřebě v jednotkách mikroampér je ideální pro bateriové IoT uzly, LoRaWAN čidla i stavby na síti Meshtastic.

Specifikace:

• Model: RAK19007 (WisBlock Base Board 2nd Gen, nástupce RAK5005-O)
• Sloty pro moduly:
  • CPU slot (WisBlock Core): 1×, 40pinový konektor board-to-board
  • IO slot: 1×, pro rozšiřující moduly WisBlock IO
  • Senzorové sloty A–D: 4×, 24pinové konektory, sběrnice I2C
  • Výška modulů: slot D až 23 mm (vhodný i pro GNSS moduly), sloty A–C do 10 mm
  • Montáž: Core shora, senzorové moduly shora i zespodu desky
• Napájení:
  • USB: USB-C (USB 2.0), propojeno přímo s MCU modulu Core – programování i sériová komunikace
  • Akumulátor: Li-Ion 3,7 V, rozsah 3,3–4,3 V
  • Solární panel: 5 V (max. 5,5 V)
• Nabíjení akumulátoru:
  • Nabíjecí napětí: 4,5–5,5 V (přes USB-C nebo solární panel)
  • Nabíjecí proud: 350 mA
  • Doporučený akumulátor: Li-Ion 3,7 V, nabíjecí napětí 4,2 V, vybíjecí proud alespoň 500 mA
• Napájecí konektory:
  • Akumulátor (P2): JST PHR-2, rozteč 2,0 mm, 2 piny
  • Solární panel (P1): JST ZHR-2, rozteč 1,5 mm, 2 piny
• Řízení spotřeby: větev 3V3_S lze programově vypnout z modulu Core, takže si spotřebu senzorů hlídáš přímo z aplikace
• Spotřeba:
  • Svodový proud (bez modulů): 2 µA
  • Klidový proud (MCU i senzory ve spánku): 10 µA
  • Vysílání LoRa: až 130 mA
• Rozšiřující piny: 3× 4pinový header s roztečí 2,54 mm
  • J10: BOOT, GND, TX1, RX1
  • J11: AIN1, IO1, IO2, VBAT
  • J12: VDD (3,3 V), GND, SCL, SDA
• Signalizace: 3 LED – červená (stav nabíjení), zelená a modrá (uživatelsky programovatelné)
• Ovládání: tlačítko RESET (reset MCU modulu Core)
• Rozměry: 30 × 60 mm
• Pracovní teplota: –35 °C až +75 °C (rozšířený rozsah –40 °C až +80 °C)
• Skladovací teplota: –40 °C až +80 °C
• Kompatibilita: všechny moduly WisBlock Core, WisBlock IO a WisBlock Sensor; vývoj v Arduino IDE, PlatformIO nebo RUI3, podpora firmwaru Meshtastic (podle použitého modulu Core)

Obsah balení:

• 1× základní deska RAK19007
• 1× kabel USB
• 15× šroubek M1,2 × 3
• 5× šroubek M2,5 × 4

Poznámka:

• Deska sama o sobě není funkčním zařízením – vyžaduje alespoň jeden modul WisBlock Core.
• Připojuj pouze nabíjecí Li-Ion akumulátor, deska nemá nabíjecí profil pro LiFePO4 ani NiMH a nenabíjecí baterie se k ní připojit nesmí.
• Napětí akumulátoru nesmí překročit 4,3 V a napětí solárního panelu 5,5 V, jinak hrozí trvalé poškození desky.
• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
