RAKwireless RAK4631 WisBlock Core, nRF52840 SX1262, LoRa/BLE modul pro LoRaWAN a Meshtastic

Detailní popis produktu

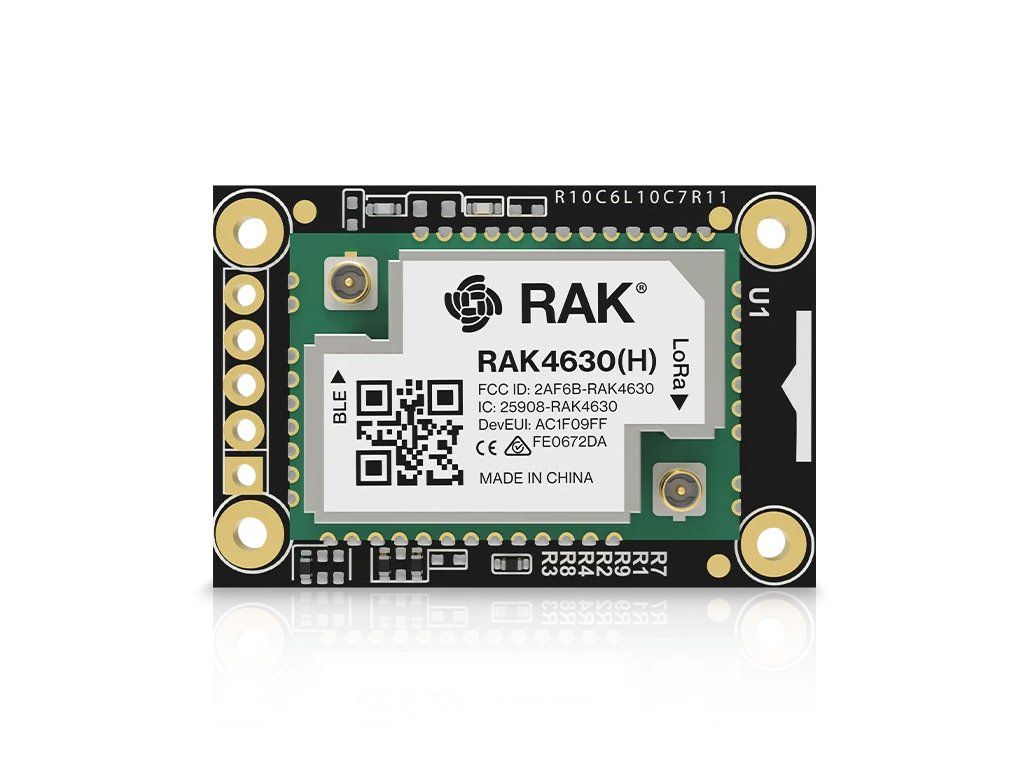

RAK4631 je WisBlock Core modul, který spojuje mikrokontrolér Nordic nRF52840 s Bluetooth Low Energy 5.0 a LoRa transceiver Semtech SX1262 s TCXO. Zasuneš ho do některé ze základních desek WisBlock a během chvilky máš hotový uzel pro LoRaWAN, LoRa Point-to-Point nebo Meshtastic – bez pájení a bez návrhu vlastní desky. Díky link budgetu až 170 dB a vysílacímu výkonu 22 dBm dosáhne na vzdálenosti v řádu kilometrů, přitom v režimu spánku odebírá jen jednotky mikroampér, takže vydrží na baterii dlouhé měsíce. BLE 5.0 využiješ k bezdrátové konfiguraci, aktualizaci firmwaru nebo párování s mobilní aplikací. V balení najdeš obě PCB antény, LoRa i 2,4GHz.

Specifikace:

• Mikrokontrolér: Nordic nRF52840 (ARM Cortex-M4F, 64 MHz)
• Paměť:
  • Flash: 1 MB
  • RAM: 256 kB
• LoRa transceiver: Semtech SX1262 s teplotně kompenzovaným oscilátorem (TCXO)
• Frekvenční pásmo: EU868 (863–870 MHz, varianta H)
• Vysílací výkon LoRa: až 22 dBm (PA Boost)
• Link budget: až 170 dB
• Podporované režimy LoRa:
  • LoRaWAN 1.0.3 – třídy A, B i C
  • LoRa Point-to-Point (P2P)
  • Meshtastic, MeshCore
• Bluetooth: BLE 5.0, vysílací výkon −20 až +4 dBm v krocích po 4 dB
• Anténní konektory: 2× MHF-1 (kompatibilní s U.FL/IPEX1) – samostatně pro LoRa a pro BLE
• Napájení: 3,3 V ze základní desky WisBlock
• Odběr:
  • spánek: cca 2 µA
  • příjem LoRa: cca 17 mA
  • vysílání LoRa (20 dBm): cca 125 mA
  • vysílání BLE (4 dBm): cca 9 mA
• Rozhraní (přes základní desku): USB, 2× UART, 2× I2C, SPI, GPIO, ADC, NFC, SWD
• Programování: Arduino IDE (RAK WisBlock BSP), PlatformIO, RUI3 API, Zephyr; firmware Meshtastic
• Rozměry:
  • modul: 30 × 20 mm
• Pracovní teplota: −40 až +85 °C

Vhodné příslušenství:

• RAKwireless RAK19007 WisBlock Base Board 2. generace, USB-C, LoRa/IoT
• RAKwireless RAK19003 WisBlock Mini Base Board, USB-C, LoRa/IoT
• WisBlock RAK1901 SHTC3 Senzor teploty a vlhkosti vzduchu
• 4W Solární napájecí modul pro Meshtastic node 18650 RAK4631/Heltec
• Pigtail U.FL/IPEX1 - SMA Female, kabel 1,15mm, 15cm
• NiceRF SW868-ZD115 Anténa 2.15dBi 11cm 868MHz

Obsah balení:

• 1× modul RAK4631 WisBlock Core
• 1× PCB anténa pro LoRa, konektor MHF-1
• 1× PCB anténa 2,4 GHz pro BLE, konektor MHF-1

Poznámka:

• RAK4631 je jen jádro systému WisBlock – sám o sobě nefunguje, potřebuje základní desku (RAK19007, RAK19003 a podobně), která přivádí napájení a USB.
• Nikdy modul nevysílej bez připojené antény, můžeš poškodit koncový stupeň.
• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
