RAKwireless RAK19003 WisBlock Mini Base Board, USB-C, LoRa/IoT

Detailní popis produktu

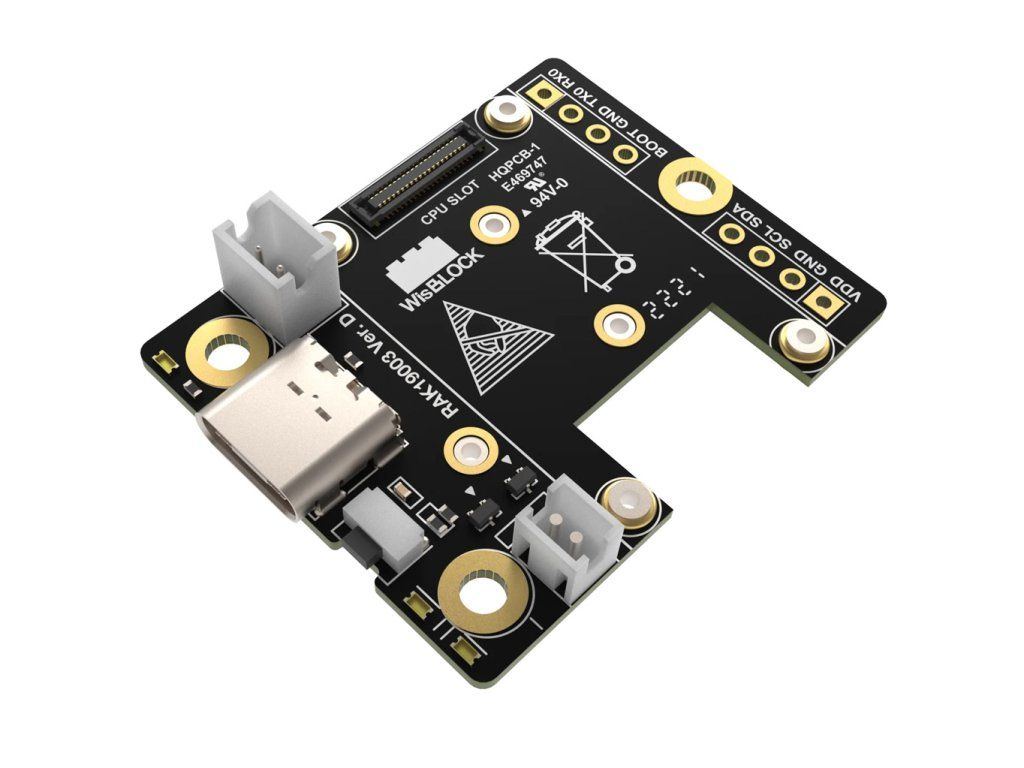

RAKwireless RAK19003 je nejmenší základní deska modulárního systému WisBlock – na ploše 30 × 35 mm nese procesorový modul WisBlock Core a dva moduly WisBlock Sensor. Stará se o napájení i propojení nasazených modulů a napájet ji můžeš z USB-C, z Li-Ion akumulátoru nebo ze solárního panelu, přičemž integrovaná nabíječka akumulátor sama dobíjí. Proti velké desce RAK19007 přicházíš o IO slot a dva senzorové sloty, zato se ti hotové zařízení vejde do opravdu malé krabičky – oblíbená volba pro kapesní uzly Meshtastic a bateriová LoRaWAN čidla. Klidový odběr v jednotkách mikroampér a programově vypínatelné napájení senzorů dělají z desky dobrý základ pro zařízení, které má na baterii vydržet měsíce.

Specifikace:

• Model: RAK19003 (WisBlock Mini Base Board)
• Sloty pro moduly:
  • CPU slot (WisBlock Core): 1×, 40pinový konektor board-to-board, modul se osazuje shora
  • Senzorové sloty C a D: 2×, 24pinové konektory, moduly se osazují zespodu desky
  • Výška modulů: slot D až 23 mm, slot C do 10 mm
  • IO slot: není (pro moduly WisBlock IO použij desku RAK19007 nebo RAK19001)
• Napájení:
  • USB: USB-C (USB 2.0), propojeno přímo s MCU modulu Core – programování i sériová komunikace
  • Akumulátor: Li-Ion 3,7 V, rozsah 3,3–4,3 V
  • Solární panel: 5 V (max. 5,5 V)
  • Maximální výstupní proud: 750 mA
• Nabíjení akumulátoru:
  • Nabíjecí napětí: 4,5–5,5 V (přes USB-C nebo solární panel)
  • Nabíjecí proud: 350 mA
  • Doporučený akumulátor: Li-Ion 3,7 V, nabíjecí napětí 4,2 V, vybíjecí proud alespoň 500 mA
• Napájecí konektory:
  • Akumulátor (P2): JST PHR-2, rozteč 2,0 mm, 2 piny
  • Solární panel (P1): JST ZHR-2, rozteč 1,5 mm, 2 piny
• Řízení spotřeby: větev 3V3_S pro senzory lze programově vypnout z modulu Core (pin IO2)
• Spotřeba:
  • Svodový proud (bez modulů): 2 µA
  • Klidový proud (Core i senzory ve spánku): 10 µA
  • Vysílání LoRa: až 130 mA
• Rozšiřující piny: 2× 4pinový header s roztečí 2,54 mm (pájecí plošky)
  • J6: VDD (3,3 V), GND, SCL, SDA
  • J7: RX1, TX1, GND, BOOT
• Signalizace: 3 LED – červená (stav nabíjení), zelená a modrá (uživatelsky programovatelné)
• Ovládání: tlačítko RESET (reset MCU modulu Core)
• Rozměry: 30 × 35 mm
• Pracovní teplota: –35 °C až +75 °C (rozšířený rozsah –40 °C až +80 °C)
• Skladovací teplota: –40 °C až +80 °C
• Kompatibilita: moduly WisBlock Core a WisBlock Sensor; vývoj v Arduino IDE, PlatformIO nebo RUI3, podpora firmwaru Meshtastic (podle použitého modulu Core)

Obsah balení:

• 1× základní deska RAK19003
• 1× kabel USB-C
• 1× sada montážních šroubků

Poznámka:

• Deska sama o sobě není funkčním zařízením – vyžaduje alespoň jeden modul WisBlock Core.
• Připojuj pouze nabíjecí Li-Ion akumulátor, deska nemá nabíjecí profil pro LiFePO4 ani NiMH a nenabíjecí baterie se k ní připojit nesmí.
• Napětí akumulátoru nesmí překročit 4,3 V a napětí solárního panelu 5,5 V, jinak hrozí trvalé poškození desky.
• Senzorové moduly se na této desce montují zespodu – počítej s tím při návrhu krabičky.
• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
