LaskaKit CH340 programmer USB-C, microUSB, UART

Detailní popis produktu

Univerzální programátor s USB-UART převodníkem CH340 určený k nahrávání firmware (nejen) do vývojových stavebnic LaskaKit.

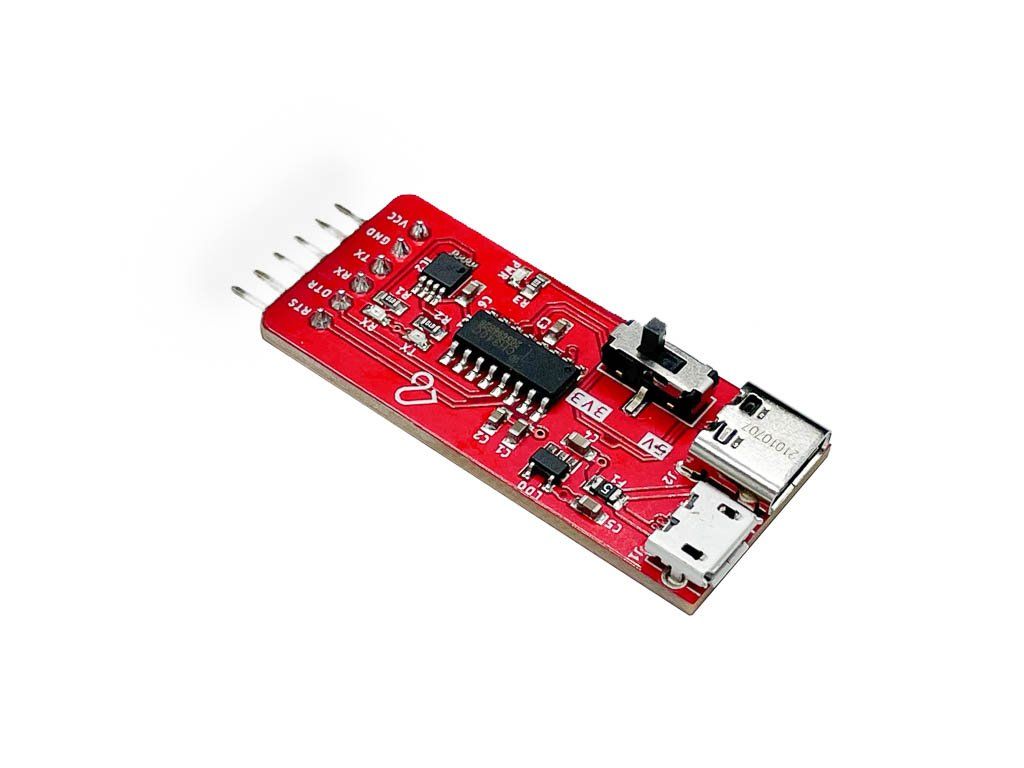

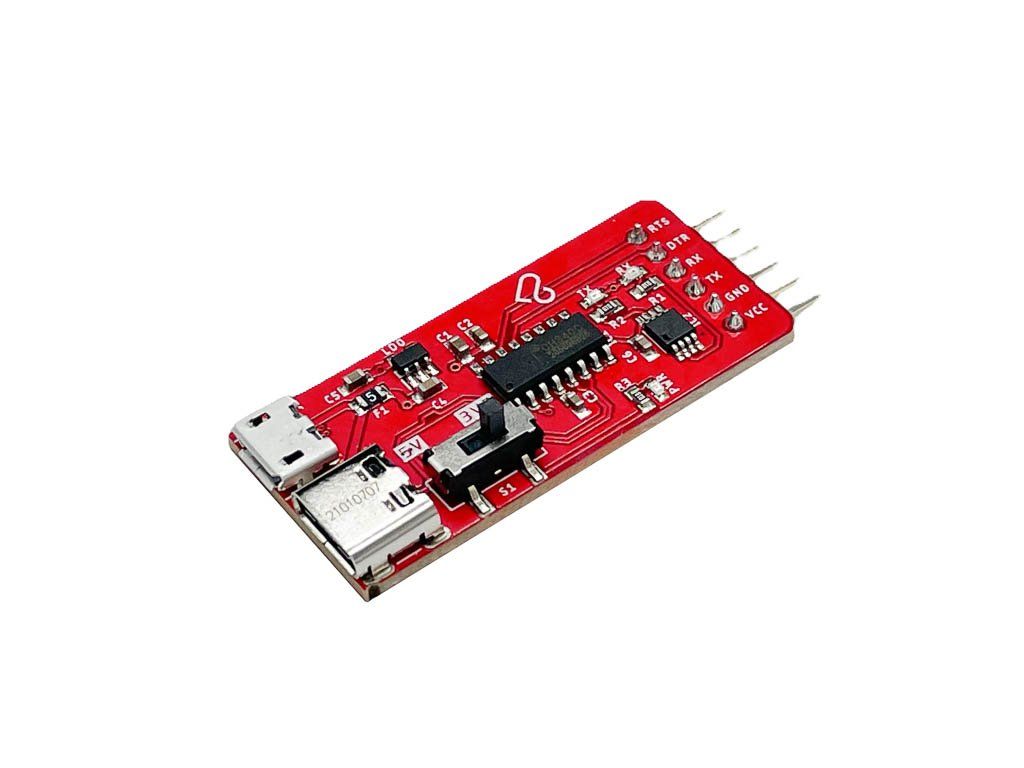

Hledáš jednoduchý a levný programátor - USB-UART převodník - který můžete použít s vaší či naší deskou s ESP nebo Atmelem, pak bys neměl přehlédnout právě tento. Programátor je založen na známém a odzkoušeném čipu CH340C. Na desce je také přepínač, kterým volíš jak napětí na pinu VCC, tak logickou úroveň sběrnice. Přepínač můžete přepnout buď na 5V či 3.3V. S naším programátorem se také vyhneš neustálemu problému s hledáním vhodného kabelu. Buď použiješ kabel s microUSB konektorem nebo USB-C - prostě to, co máš po ruce.

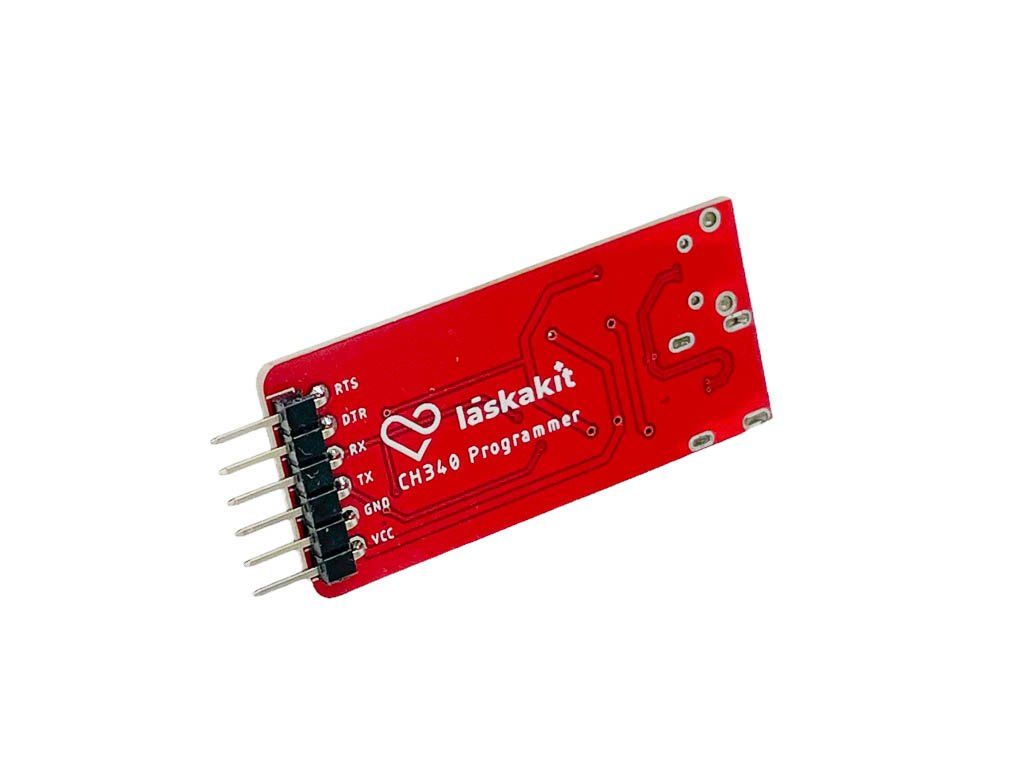

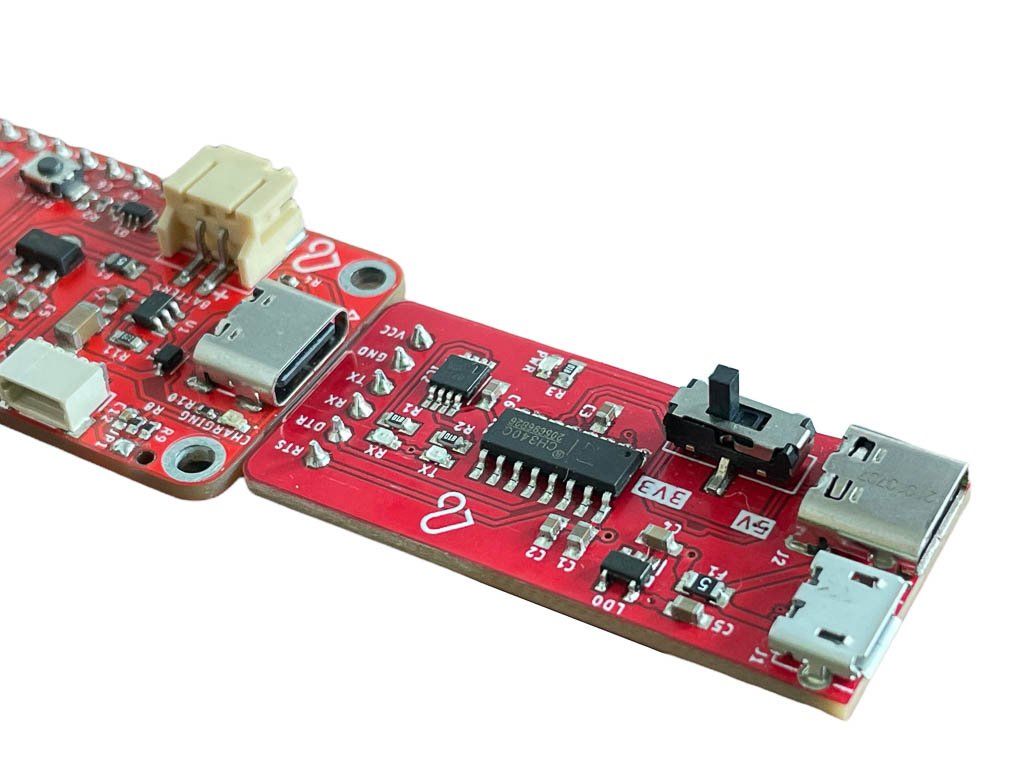

CH340 programátor je pinout stejný jako mají naše vývojové desky programovatelné v Arduino IDE. Můžeš jej ale použít i samostatně s svou deskou či deskou jiného prodejce. Programátor má tři indikační LED - první signalizuje připojené napájení, druhá komunikaci na RX a třetí komunikaci na TX lince UART sběrnice. Maximální výstupní proud je 500mA, což je dostatečný proud pro napájení nejrůznějších desek od Arduino až po desky s ESP32 či ESP8266.

Kromě UART sběrnice a napájení jsou na konektoru k dispozici i piny DTR a RTS, ty se běžně používají pro přepnutí Wi-Fi a Bluetooth modulů ESP32 a ESP8266 do bootloader módu.

Specifikace:

• Pracovní napětí: 5VDC (USB)
• Řadič: CH340
• Konektor: 6pin (2.54mm)
• Rozměry: 42.5x20mm
• Váha: 5g

Součásti dodávky:

• 1ks LaskaKit CH340 programmer USB-C, microUSB, UART

Poznámka:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
