LaskaKit ESPlan ESP32 LAN8720A RS485 PoE v2.1

Detailní popis produktu

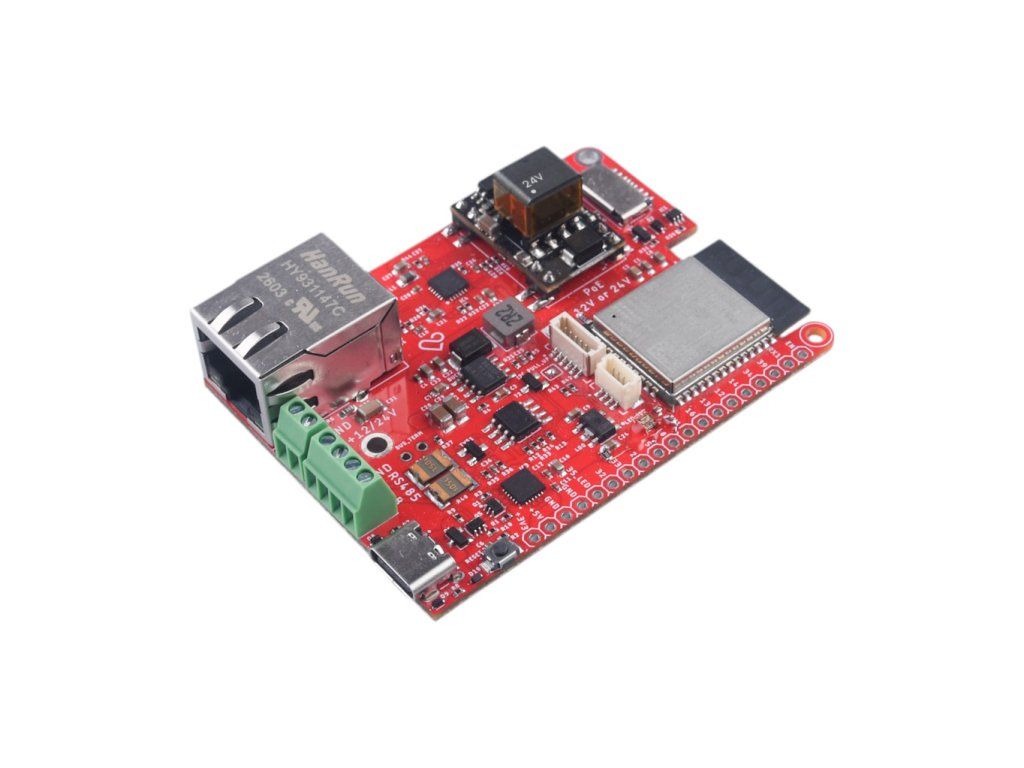

LaskaKit ESPlan je průmyslová vývojová deska postavená na modulu ESP32-WROOM-32E, která kombinuje drátový Ethernet (LAN8720A), sběrnici RS485 a tři nezávislé způsoby napájení – včetně volitelného PoE. Deska je určena pro průmyslovou automatizaci, IoT brány, domácí automatizaci (Home Assistant, ESPHome) i vzdálené senzorové uzly, kde je potřeba spolehlivá kabelová konektivita bez závislosti na Wi-Fi.

Napájení – tři možnosti

ESPlan v2.1 podporuje tři zdroje napájení, které lze libovolně kombinovat (vždy aktivní je ten s nejvyšším napětím):

• USB-C: 5 V přímo z počítače nebo nabíječky – ideální pro vývoj a programování. U tohoto typu není napájeno připojené zařízení na sběrnici RS485.
• Šroubovací svorkovnice (+12/24 V, GND): Vstupní napětí 12–24 V. Napájení přes step-down měnič LMR14050 na 5 V, následně LDO XC6220 na 3,3 V. Vhodné pro napájení z průmyslového zdroje nebo DIN lišty. Napájí se i zařízení na sběrnici RS485 stejným napětím jako připojeným do svorkovnice.
• PoE (Power over Ethernet): Napájení přímo z Ethernetového kabelu pomocí volitelného modulu SDaPo DP9900M (kupuje se zvlášť – dostupný ve variantě 12 V nebo 24 V). Výstup PoE modulu je přiveden na stejný step-down měnič jako svorkovnice. Pro ESPlan doporučujeme variantu 24 V, která lépe odpovídá vstupnímu rozsahu měniče a zajišťuje vyšší účinnost. Modul splňuje standard IEEE 802.3af (až 12,95 W), má galvanické oddělení a pracuje s PoE switchem nebo injektorem disponujícím normou IEEE 802.3af, nebo kompatibilní. Napájí se i zařízení na sběrnici RS485 stejným napětím jako je výstupní napětí PoE.

Konektivita a rozhraní

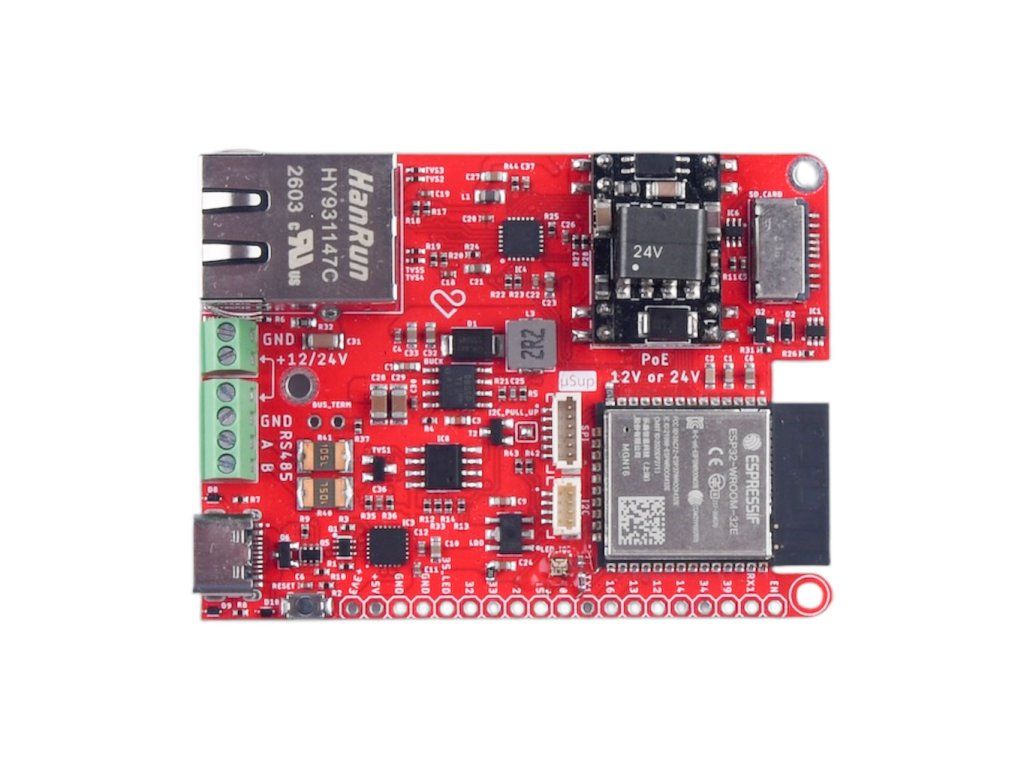

• Ethernet: Fyzická vrstva LAN8720A (Fast Ethernet 10/100 Mbps), konektor RJ45 HanRun s integrovanými transformátory a stavovými LED.
• RS485: Transceiver WS3081 s ochranou TVS, šroubovací svorkovnice (12/24V, GND, A, B). Jumper BUS_TERM umožňuje připojit zakončovací odpor 120 Ω přímo na desce – bez nutnosti externího termínátoru na konci vedení.
• Wi-Fi + Bluetooth: Vestavěné v ESP32-WROOM-32E (2,4 GHz Wi-Fi 802.11 b/g/n, Bluetooth 4.2/BLE).

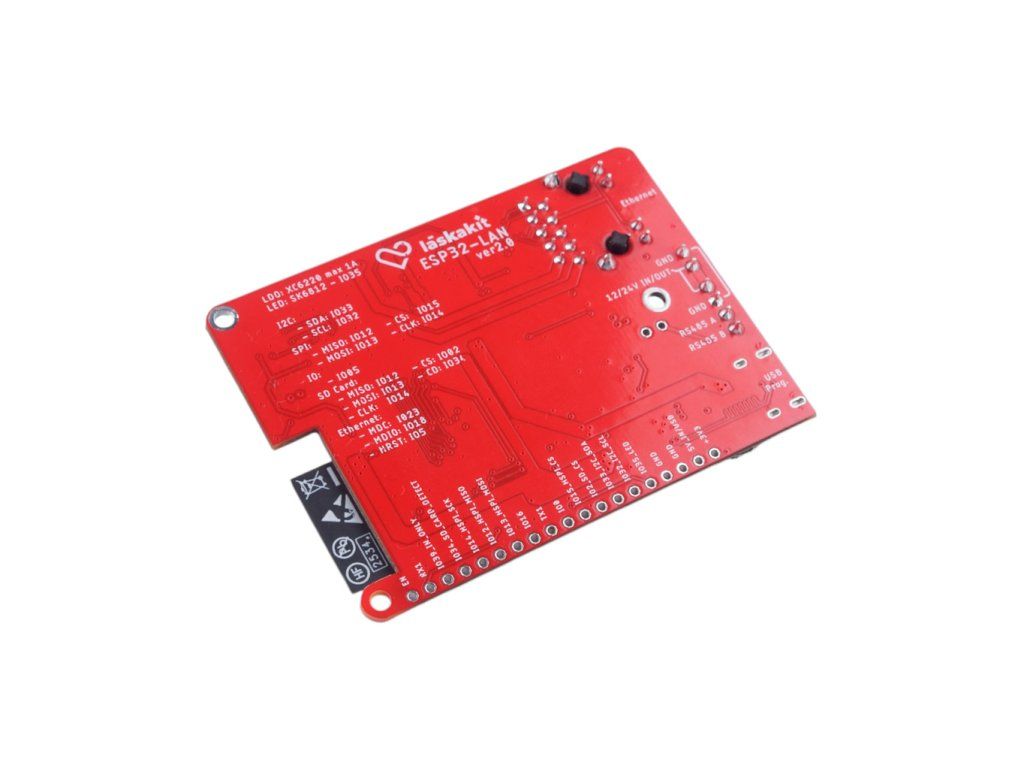

• MicroSD karta: Slot pro microSD přes SPI (IO2/CS, IO14/SCK, IO12/MISO, IO13/MOSI, IO34/CD).
• I²C konektor: Dedikovaný 4pinový konektor µŠup (3,3 V, GND, IO32/SCL, IO33/SDA) s pull-up rezistory
• SPI konektor: Dedikovaný 6pinový konektor µŠup (IO15/CS, IO14/SCK, IO12/MISO, IO13/MOSI)
• GPIO header: Všechny volné piny ESP32 vyvedeny na pájecí otvory pro header – IO4, IO5, IO16–IO19, IO21–IO23, IO25–IO27, IO32–IO35, IO39 a další.

Ovládací prvky a LED

• Tlačítko RESET – reset ESP32.
• Tlačítko IO0 (BOOT) – vstup do režimu nahrávání firmware (kombinace RESET + IO0).
• Stavová LED na IO0 – programovatelná uživatelská LED.

Specifikace

• MCU: ESP32-WROOM-32E (Xtensa LX6 dual-core 240 MHz, Wi-Fi + BT)
• Ethernet PHY: LAN8720A-CP, Fast Ethernet 10/100 Mbps
• RS485: WS3081, half-duplex, TVS ochrana, volitelná terminace 120 Ω
• Napájení
  • USB-C: 5 V
  • Svorkovnice: 7–40 V DC (doporučeno 12 nebo 24 V)
  • PoE: IEEE 802.3af přes modul DP9900M (12 nebo 24 V varianta, kupuje se zvlášť)
• Interní napájecí větve: 5 V (buck LMR14050, až 5 A) → 3,3 V (LDO XC6220)
• MicroSD: SPI, konektor s detekcí karty
• I²C konektor: IO32 (SCL), IO33 (SDA), 3,3 V, GND
• SPI konektor: IO15 (CS), IO14 (SCK), IO12 (MISO), IO13 (MOSI)
• Programování: USB-C (přes UART bridge), tlačítka RESET + BOOT
• Kompatibilita: Arduino IDE, ESP-IDF, ESPHome, Tasmota, MicroPython

Obsah balení

• 1× LaskaKit ESPlan ESP32 LAN8720A RS485 PoE v2.1

Poznámka

• PoE modul SDaPo DP9900M není součástí balení – objednává se samostatně. Pro ESPlan doporučujeme variantu s výstupem 24 V (SDaPo DP9900M – 24 V) nebo 12 V dle dostupnosti vašeho PoE zdroje.
• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejich základní vlastnosti.

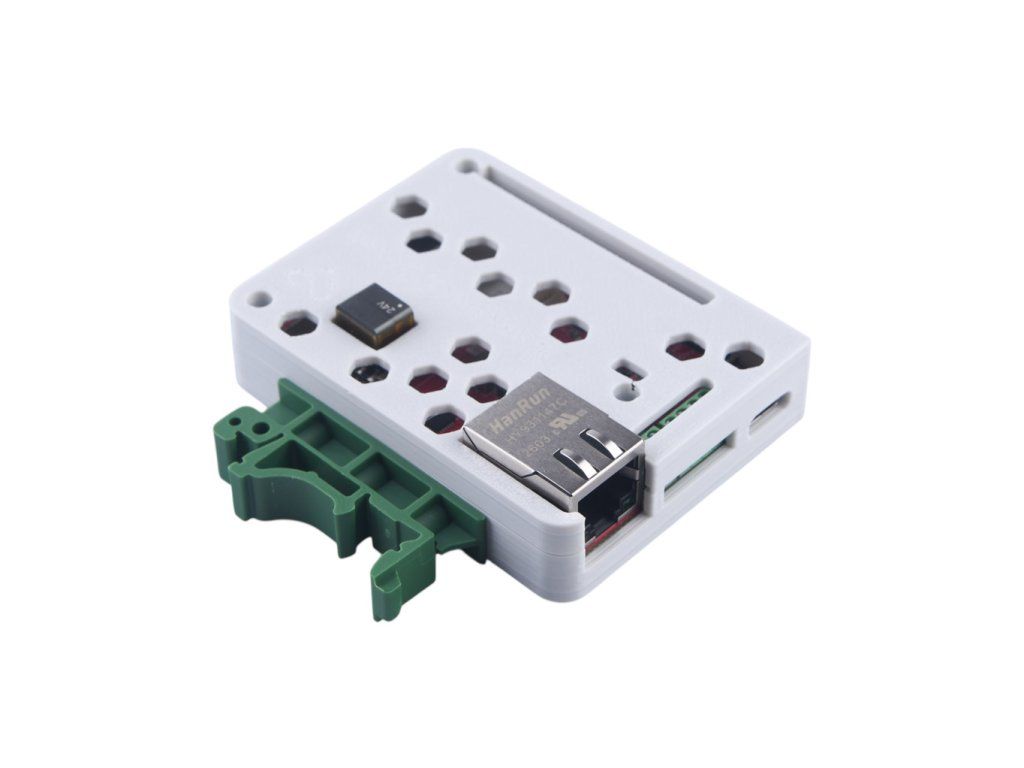

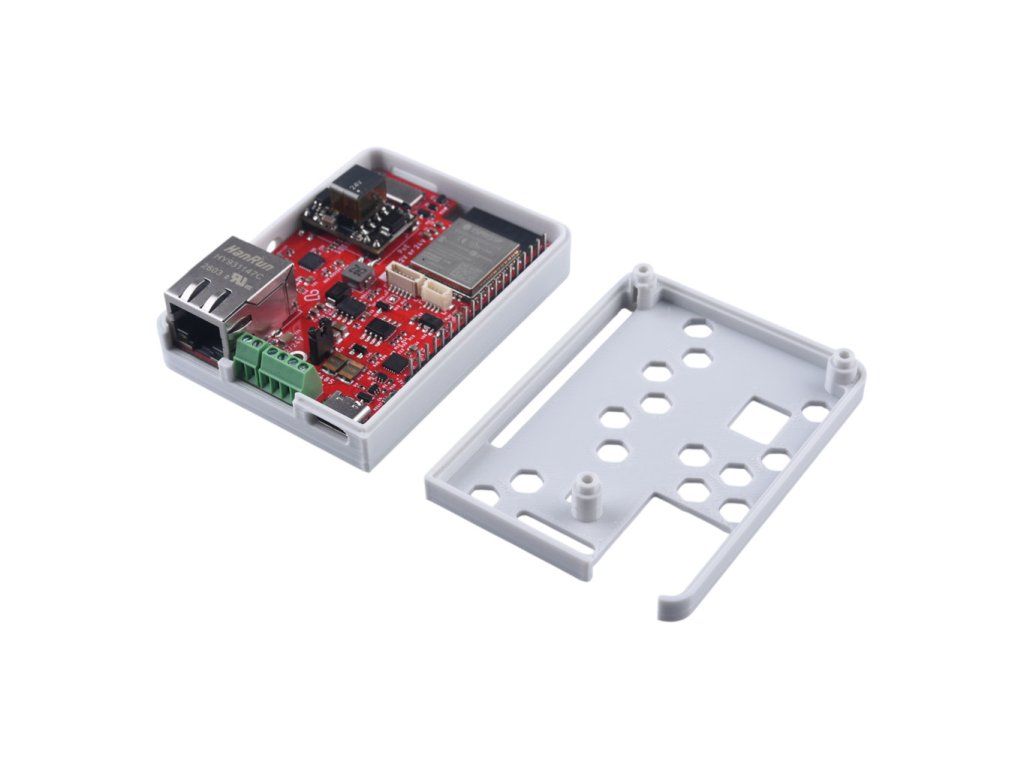

• 3D Tištěná krabička není součásti balení, můžete ji vytisknout nebo zakoupit zvlášť.
