LaskaKit MeteoPlaneRadar stavebnice s kruhovým WiFi displejem – meteoradar, radar letadel a další

Detailní popis produktu

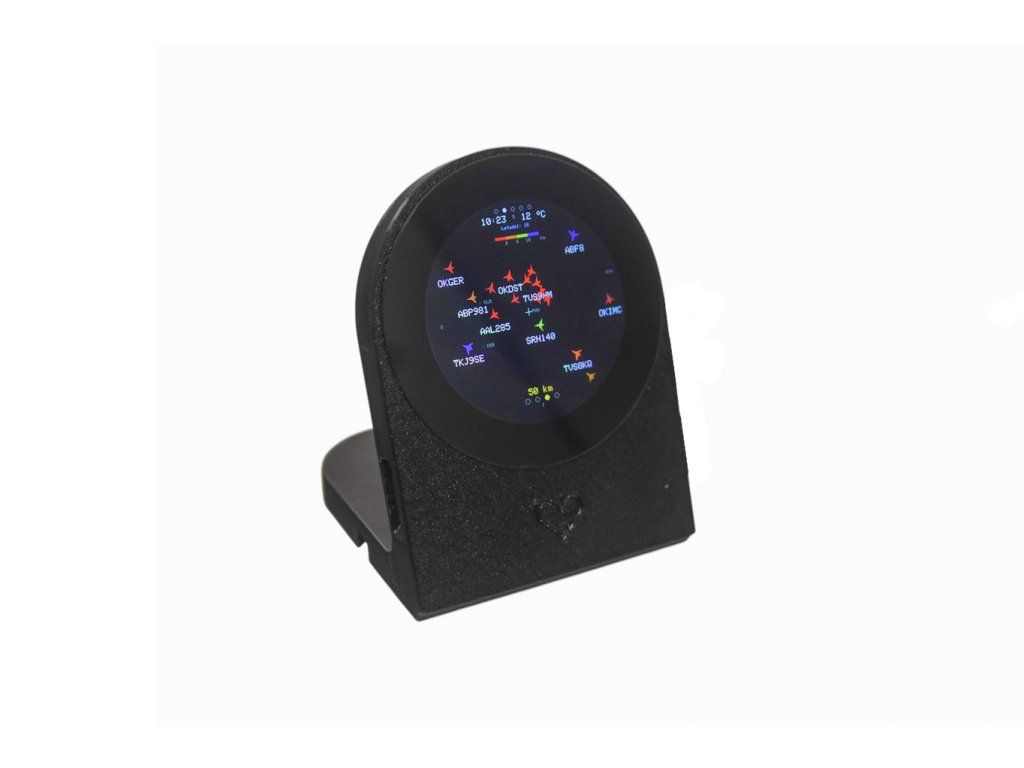

LaskaKit MeteoPlaneRadar je stavebnice s kruhovým dotykovým WiFi displejem, která v jednom místě zobrazuje radar letadel, animovaný meteoradar, předpověď počasí, spotovou cenu elektřiny i energetický mix. Základem je vývojová deska Waveshare ESP32-S3-Touch-LCD-2.1 s výkonným čipem ESP32-S3 – stačí ji vložit do 3D tištěné krabičky, připojit k WiFi a během pár desítek sekund nahrát hotový open-source firmware. Mezi jednotlivými obrazovkami přepínáš gesty přímo na displeji, nebo pohodlně z webového rozhraní, a veškeré aktualizace pak probíhají bezdrátově (OTA) bez nutnosti kabelu.

Produkt je dostupný ve více variantách:

• 1️⃣ Krabička – zvol barvu 3D tištěné krabičky, nebo možnost Vytisknu si sám
• 2️⃣ Sestavení – rozhodni se, zda chceš produkt dodat jako stavebnici (DIY), nebo sestavený a naprogramovaný

Kdo za projektem stojí:

Firmware i celý projekt MeteoPlaneRadar vytvořil Petr Šrámek z chiptron.cz a zdarma ho zveřejnil jako open-source na GitHubu – díky, Petře!

Specifikace:

• Deska: Waveshare ESP32-S3-Touch-LCD-2.1 (procesor ESP32-S3R8, dual-core až 240 MHz, 8 MB PSRAM, 16 MB Flash)
• Displej:
  • Typ: kruhový IPS TFT, řadič ST7701S
  • Rozlišení: 480 × 480 px
  • Dotyk: kapacitní řadič CST820 (I2C)
• Konektivita: WiFi 2,4 GHz, Bluetooth 5 LE
• Napájení: USB-C 5 V (deska podporuje i Li-Ion baterii 3,7 V s vlastním nabíjecím obvodem)
• Ovládání:
  • posun prstem do strany – změna rozsahu (radar letadel, meteoradar)
  • krátké klepnutí – výběr letadla / zobrazení detailu
  • dlouhý stisk vlevo/vpravo – přepínání obrazovek
  • obrazovky lze přepínat i bez dotyku, přímo z webového rozhraní
• Zobrazované obrazovky:
  • Hodiny s aktuálním počasím, teplotou, větrem a animovaným vteřinovým prstencem
  • Radar letadel – data z adsb.fi, barevné rozlišení podle letové hladiny, detail trasy letu
  • Meteoradar – animovaná sekvence srážek z dat ČHMÚ (ČR) a RainVieweru (svět)
  • Předpověď počasí, kvalita ovzduší a pylová situace
  • Spotová cena elektřiny (OTE) na přehledném ciferníku
  • Energetický mix – aktuální podíl jednotlivých zdrojů výroby elektřiny v ČR
  • Nastavení – jas, orientace displeje, jednotky
• Firmware: open-source, MIT licence, nahrání bez nutnosti programování přes webový nástroj, aktualizace OTA přes WiFi
• Konfigurace: webové rozhraní dostupné na meteoplaneradar.local (poloha, filtry letadel, vzhled, systém)
• Rozměry desky: kruh Ø 75 mm

Obsah balení:

• 1× Waveshare ESP32-S3-Touch-LCD-2.1 modul s kruhovým IPS dotykovým displejem
• 4x Šroub s válcovou hlavou a křížovou drážkou M2x4

Poznámka:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
• Napájecí USB-C kabel a adaptér nejsou součástí balení.
• Pro plnou funkčnost (radar letadel, meteoradar, ceny elektřiny) je nutné připojení k WiFi síti s přístupem k internetu.
