LaskaKit převodník logických úrovní I2C 5V na µŠup 3.3V

Detailní popis produktu

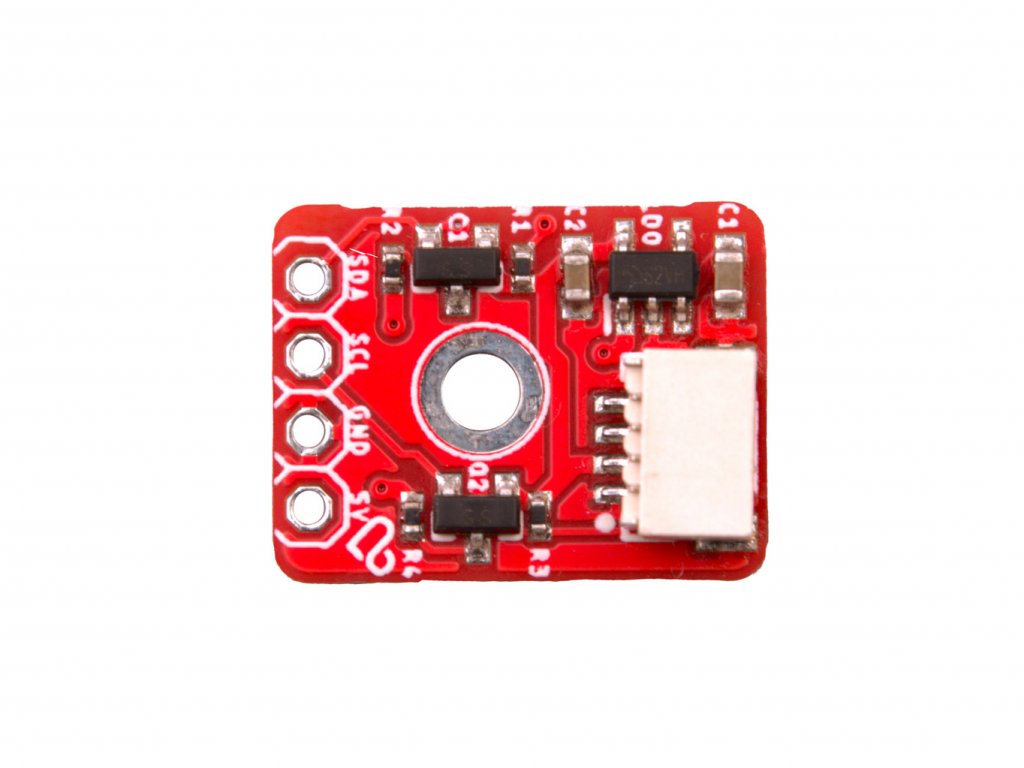

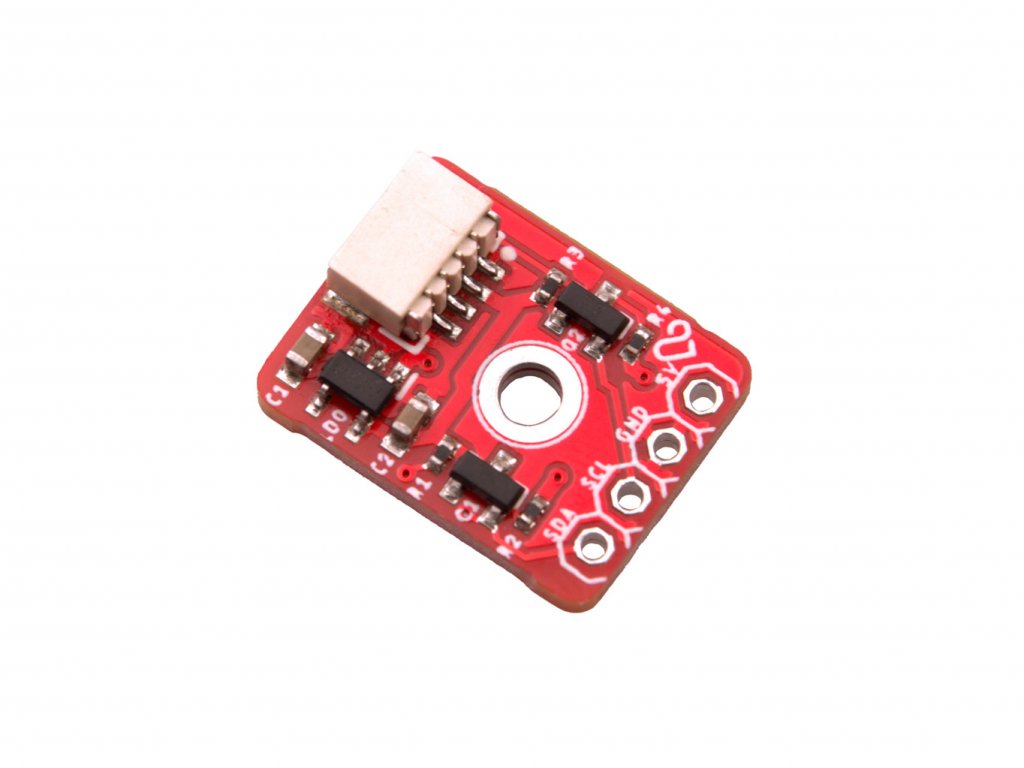

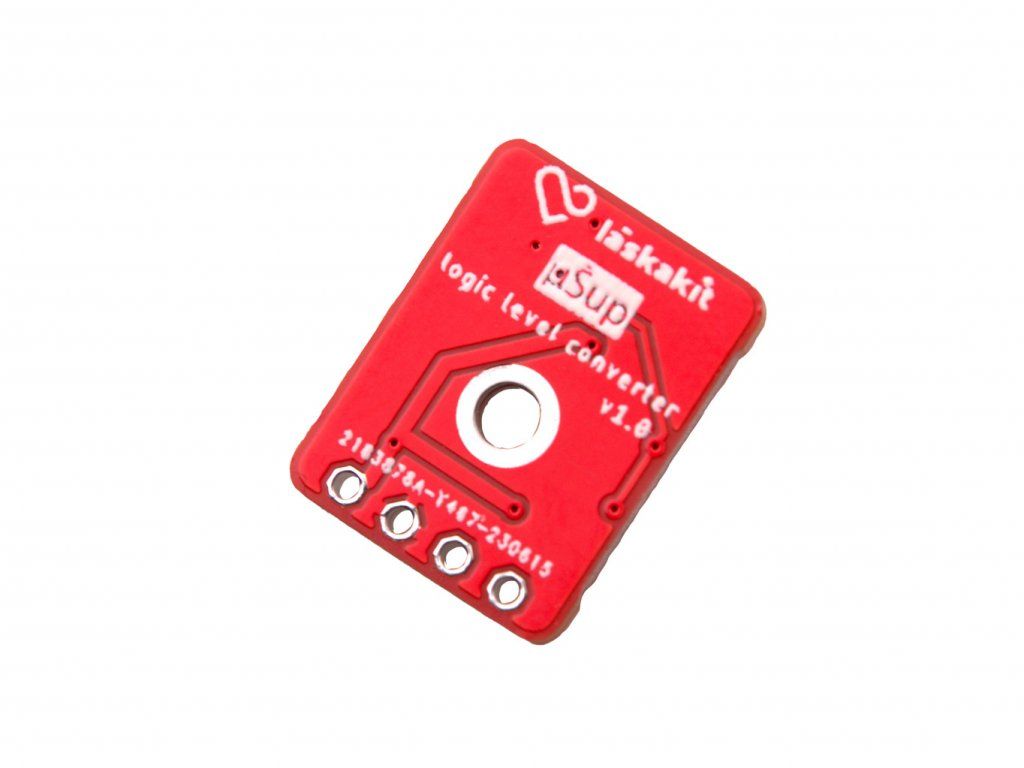

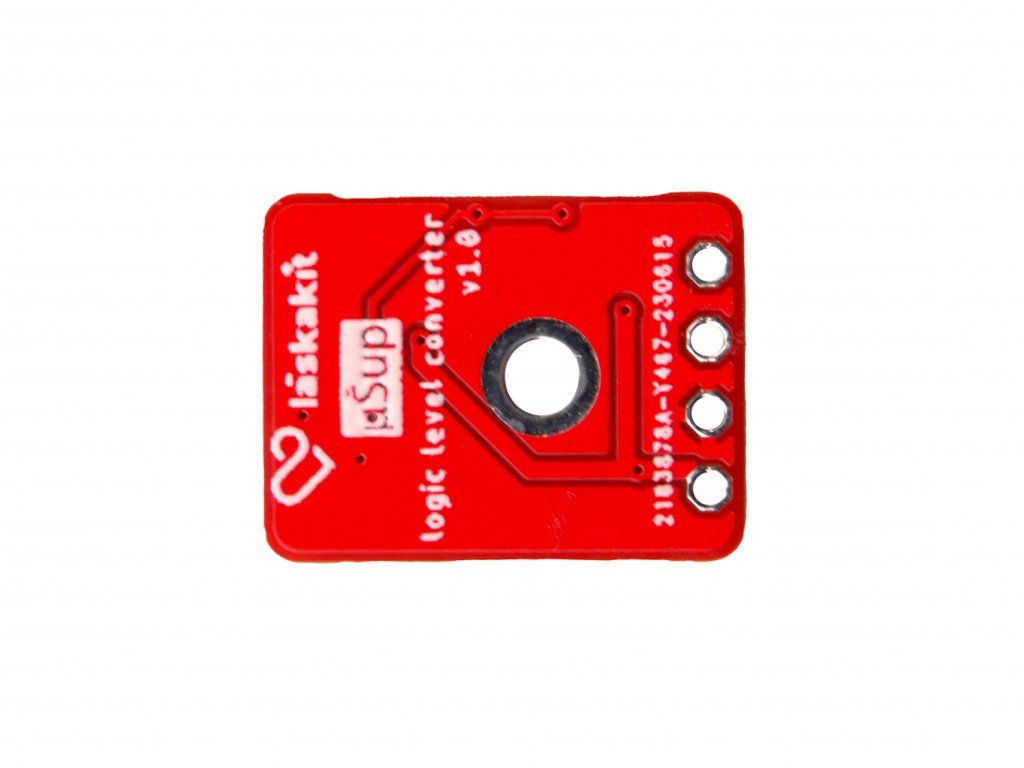

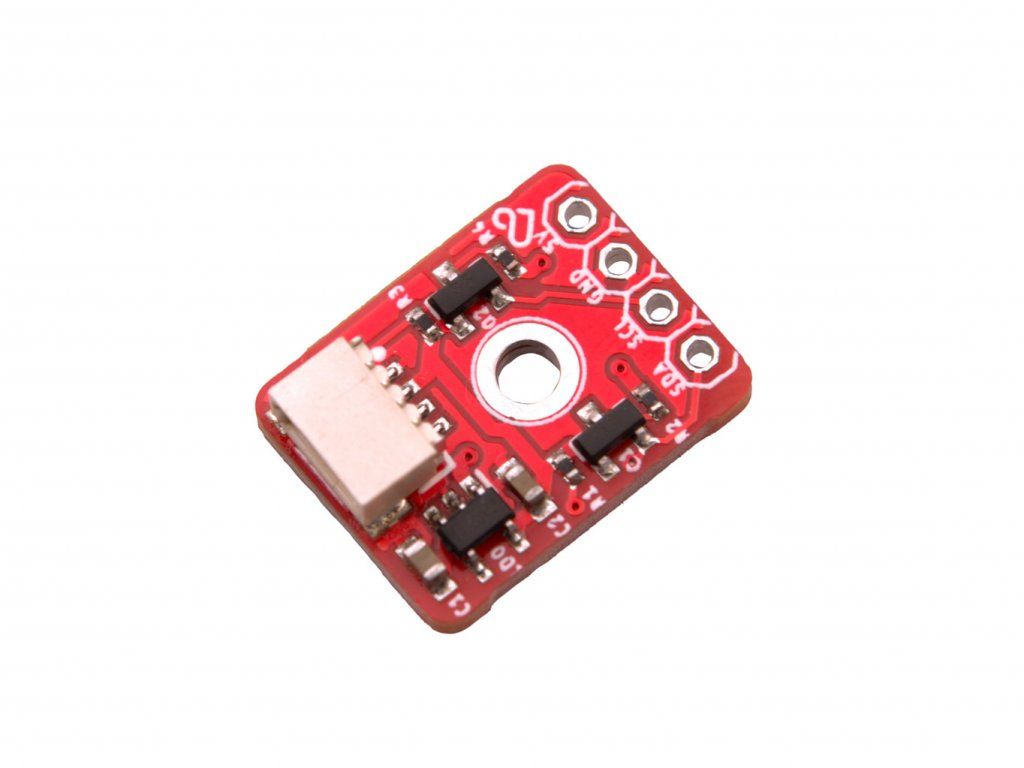

LaskaKit převodník logických úrovní I2C 5V na μŠup 3.3V je miniaturní deska, která umožní připojit 3,3V čidla a moduly s konektorem μŠup k řídicím deskám s 5V logikou, jako je Arduino Uno nebo Arduino Mega. Na 5V straně je kolíková lišta pro připojení k řídicí desce, na 3,3V straně konektor μŠup pro připojení čidla. Obousměrný převod úrovní na linkách SDA a SCL zajišťují dva MOSFET tranzistory a napájení 3,3 V pro připojené čidlo vyrábí integrovaný stabilizátor (LDO) přímo z 5 V. Konektor μŠup je pinově kompatibilní se SparkFun Qwiic a Adafruit STEMMA QT, takže převodník poslouží i pro moduly těchto systémů.

Specifikace:

• Funkce: obousměrný převodník logických úrovní I2C 5 V ↔ 3,3 V
• Převáděné signály: SDA, SCL
• Převod úrovní: 2× MOSFET BSS138, pull-up rezistory 10 kΩ na obou stranách (SDA i SCL)
• Napájení:
  • Vstup (5V strana): 5 V z řídicí desky
  • Výstup pro čidlo (3,3V strana): 3,3 V z LDO stabilizátoru ME6211C33, max. 500 mA
• Připojení:
  • 5V strana (řídicí deska): kolíková lišta 4 piny, rozteč 2,54 mm – 5V, GND, SCL, SDA
  • 3,3V strana (čidlo/modul): konektor μŠup (JST-SH 4-pin, rozteč 1 mm, se zámkem)
• Kompatibilita konektoru: μŠup, SparkFun Qwiic, Adafruit STEMMA QT
• Rozměry:
  • PCB: cca 12,7 × 16,5 × 1,6 mm
  • Montážní otvor: 1× Ø 2,5 mm uprostřed desky
• Vhodné pro řídicí desky s 5V logikou, např.:
  • Arduino Uno rev3, originál
  • LaskaKit Mega ADK 2560 R3
• Vhodná čidla a moduly s μŠup, např.:
  • LaskaKit BME688 Senzor tlaku, teploty, vlhkosti a kvalitu vzduchu
  • LaskaKit SGP41 VOC a NOx senzor kvality ovzduší
  • LaskaKit SHT40 Senzor teploty a vlhkosti vzduchu
  • LaskaKit BME280 Senzor tlaku, teploty a vlhkosti vzduchu
  • LaskaKit OLED displej 128x64 1.3" I²C
• Propojovací kabely μŠup:
  • μŠup, STEMMA QT, Qwiic JST-SH 4-pin kabel – 5 cm
  • μŠup, STEMMA QT, Qwiic JST-SH 4-pin kabel – 10 cm
  • μŠup, STEMMA QT, Qwiic JST-SH 4-pin kabel – 20 cm

Obsah balení:

• 1× LaskaKit převodník logických úrovní I2C 5V na μŠup 3.3V

Poznámka:

• Pokud má tvoje řídicí deska 3,3V logiku (např. ESP32, ESP8266), převodník nepotřebuješ – stačí kabel μŠup – dupont samice.
• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
