LaskaKit OLED displej 128x64 1.3" I²C

Kód: LA141084W LA141084B Zvolte variantu
178 Kč 147,10 Kč bez DPH
Skladem (76 ks) Skladem (228 ks) Zvolte variantu
Varianta
Můžeme doručit do:
17.10.2024 17.10.2024 Zvolte variantu

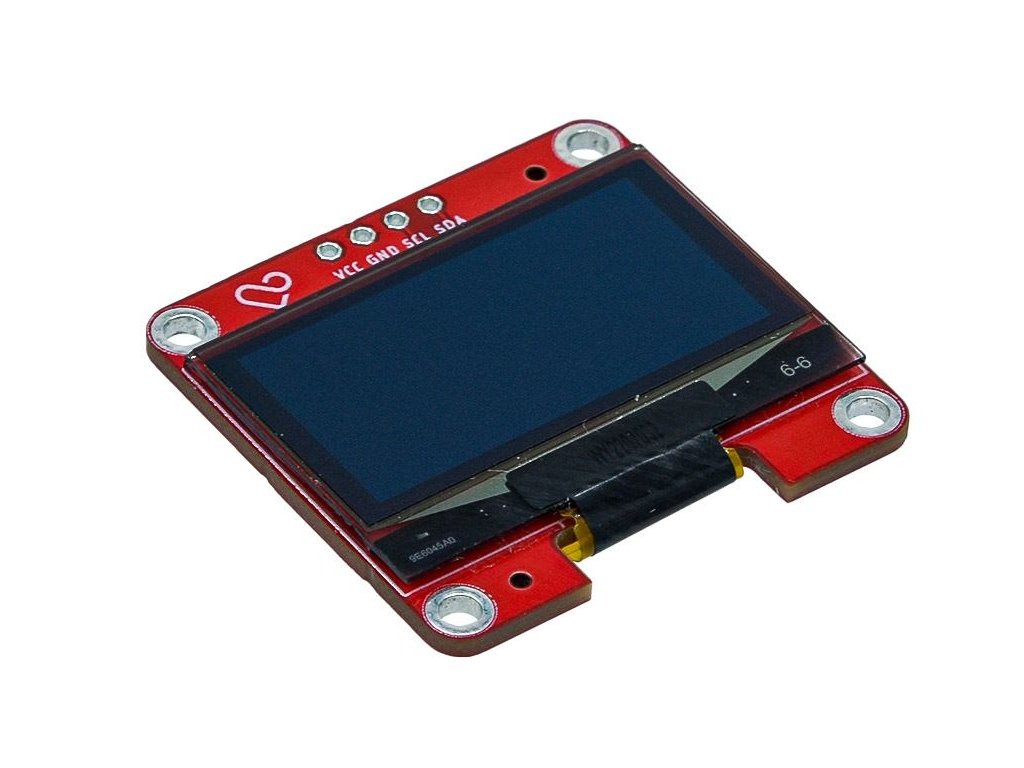

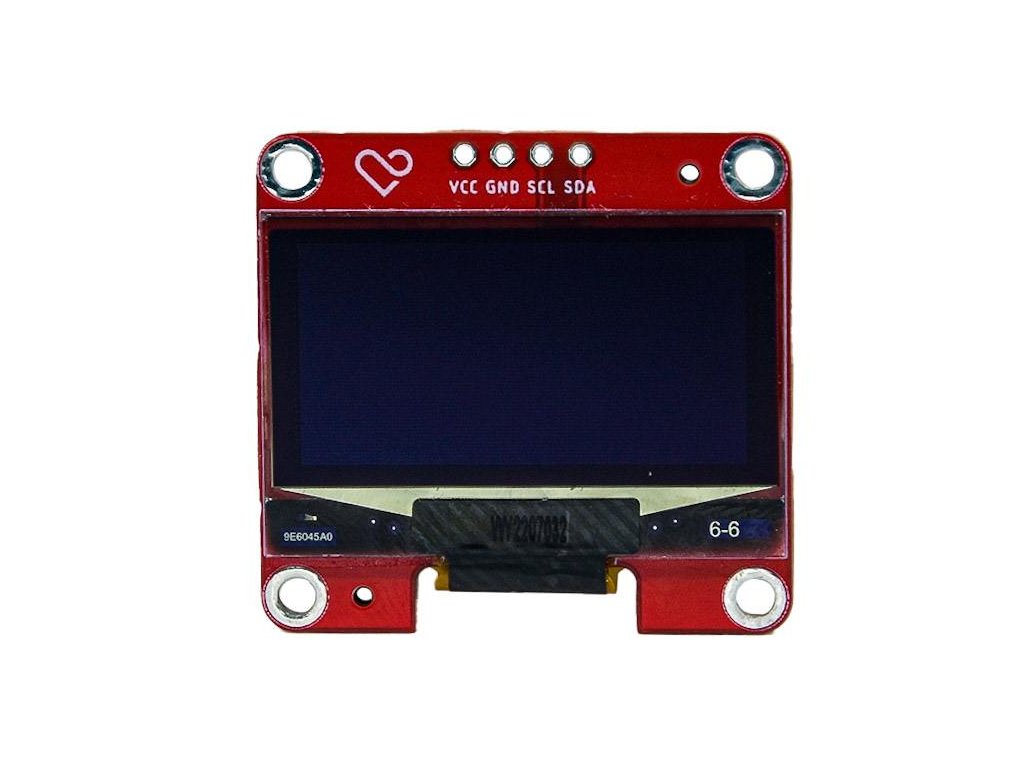

LaskaKit OLED displej 128x64 1.3" I²C modrá nebo bílá barva

Detailní informace

Doprava zdarma
Doprava zdarma
od 2000 Kč
Vrácení zboží
30 dní na vrácení
pro registrované
30 dní na vrácení
30 dní na vrácení
Pro registrované zákazníky
Doprava zdarma
Doprava zdarma
Pro objednávky od 2.000 Kč
Prodejem to nekončí
Prodejem to nekončí
Reklamace řešíme do 5 dnů
Rychlá expedice
Rychlá expedice
Do 24 hodin

Detailní popis produktu

Máme spoustu modulů a desek, které podporují náš konektor uŠUP (kompatibilní s Qiik a Stemma). Můžete měřit teplotu/vlhkost pomocí SHT40, tlak pomocí BME280, CO2 pomocí SCD41 a nyní bychom rádi představili 1,3" OLED se dvěma uŠUP konektory a také obsahuje patici pro 2,54mm konektor.

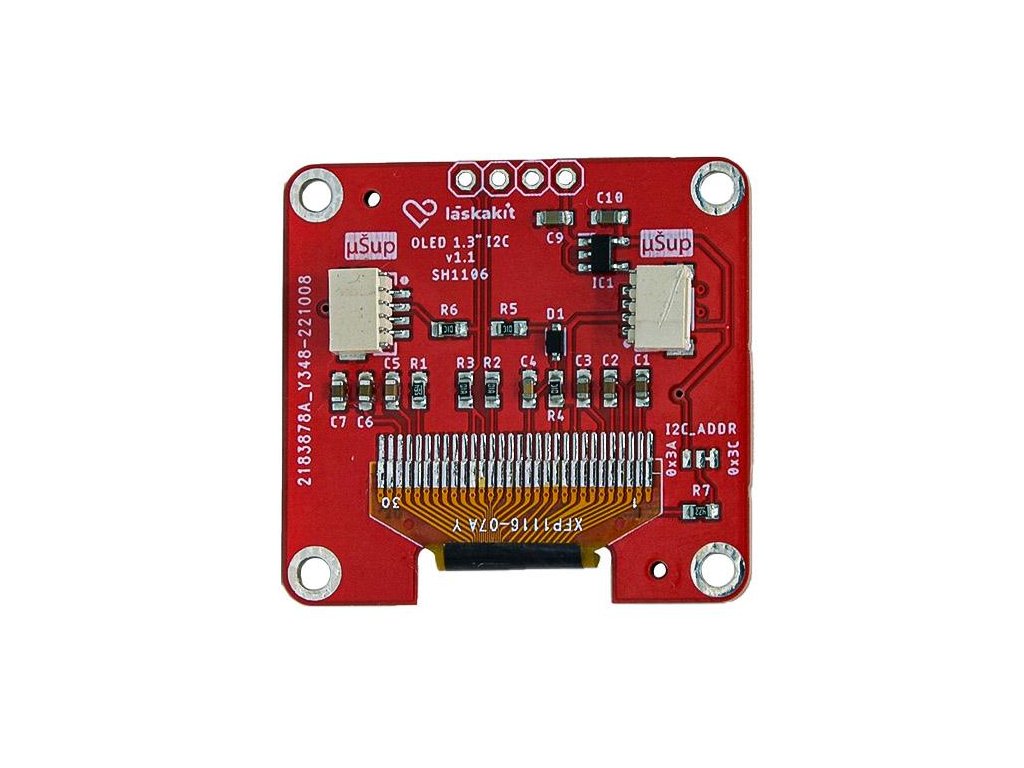

Rozsah vstupního napájenícího napětí je opravdu velký - od 3,3 do 5 V. Sběrnice I2C obsahuje 10k pull-up rezistory. Potřebujete dva OLED? Dobře, použijte pájecí můstek, kde si můžete zvolit adresu I2C - 0x3C nebo 0x3D. Rozlišení: 128x64 Čip: SH1106

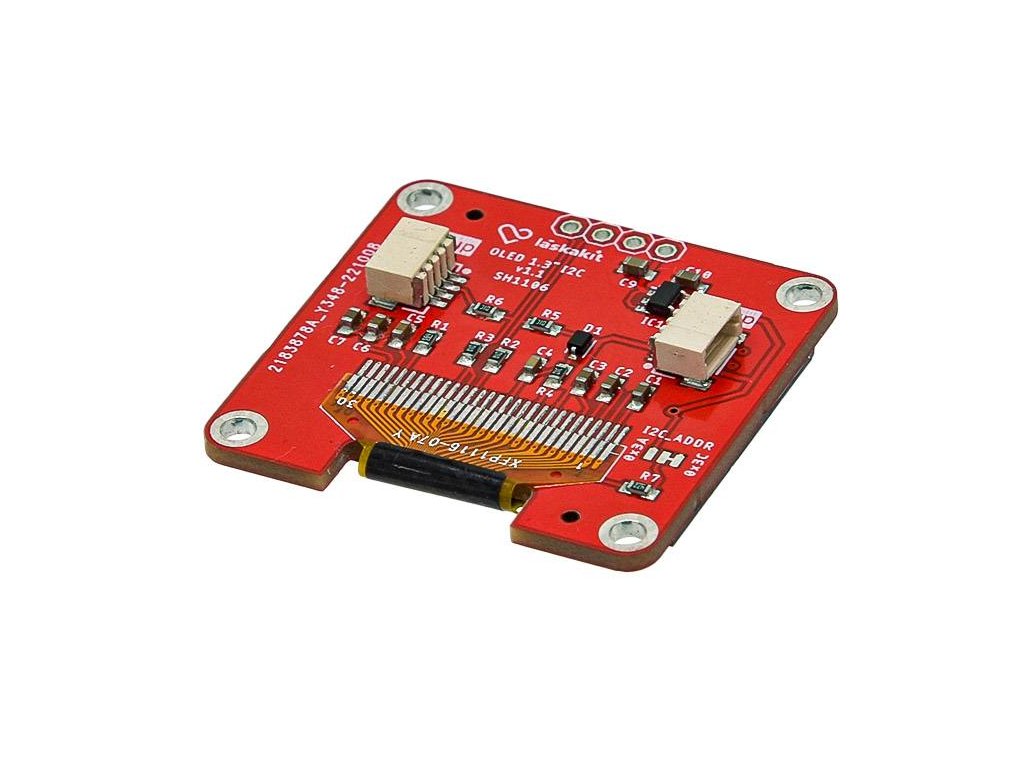

U verze 1.1, která je momentálně v prodeji byla zjištěna chyba, která spočívá v praktické nepoužitelnosti uŠup konektoru J2. Jedná se o nepropojení pinu GND se zbytkem signálu GND. Při zapojení displeje tímto konektorem nebude displej fungovat. Bude opraveno ve verzi 1.2. Konektor uŠup J1 a pinová lišta jsou plně funkční.

Varianta barvy Modrá je již opravená verze 1.2 - funkční oba konektory uŠup

Specifikace:

  • Čip: SH1106
  • Rozlišení: 128x64 bodů
  • Připojení: I²C
  • Pracovní napětí: 3.3-5V
  • Pracovní proud: 100mA (max)
  • Rozměry: 34x36mm.

Součástí dodávky:

  • 1ks LaskaKit OLED displej 128x64 1.3" I²C

Poznámka:

  • Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
  • Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.

Doplňkové parametry

Kategorie: OLED displeje
Záruka: 2 roky

Buďte první, kdo napíše příspěvek k této položce.

Nevyplňujte toto pole:
Nevyplňujte toto pole:
O Avatar autora Jednoduchá oprava nefunkčního uŠup J2 15.8.2024 20:45
Ahoj, v odkaze je fotodokumentace rychlé opravy závady nefunkčního uŠup J2 na desce ver1.1 https://photos.app.goo.gl/F1ACNcbJFjmStXXm6 Bastlení zdar!
Odpovědět
KL Avatar autora Jednoduchá oprava nefunkčního uŠup J2 16.8.2024 09:15
Zdravím, díky!
