1.3" 128x64 OLED displej, SPI, bílý

Kód: LA141059WS
138 Kč 114 Kč bez DPH
Skladem (13 ks)
Můžeme doručit do:
17.10.2024

OLED displej s 128x64 bílými pixely komunikující pomocí SPI sběrnice.

Detailní informace

Doprava zdarma
Doprava zdarma
od 2000 Kč
Vrácení zboží
30 dní na vrácení
pro registrované
30 dní na vrácení
30 dní na vrácení
Pro registrované zákazníky
Doprava zdarma
Doprava zdarma
Pro objednávky od 2.000 Kč
Prodejem to nekončí
Prodejem to nekončí
Reklamace řešíme do 5 dnů
Rychlá expedice
Rychlá expedice
Do 24 hodin

Detailní popis produktu

Monochromatický display s OLED technologií. Tento OLED display nepotřebuje podsvícení, světélkují samotné pixely.

Specifikace:

  • Čip: SH1106
  • Rozlišení: 128x64 bodů
  • Připojení: SPI
  • Pracovní napětí: 3.3-5V
  • Pracovní proud: 100mA (max)

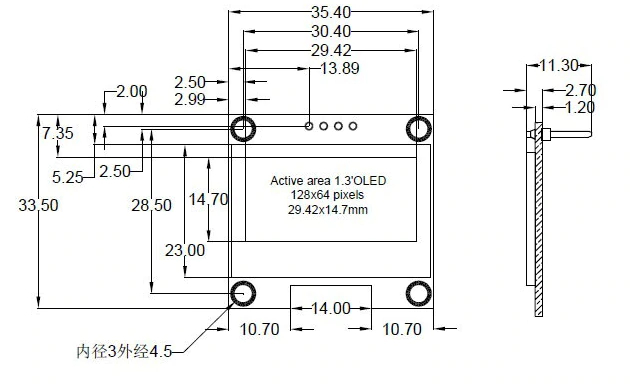

  • Rozměry: 34x36mm.

oled_1,3in_SPI_rozmery_old

Součástí dodávky:

  • 1ks 1.3" 128x64 OLED displej, SPI, bílý

Poznámka:

  • Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
  • Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.

Doplňkové parametry

Kategorie: OLED displeje
Záruka: 2 roky
Hmotnost: 0.007 kg
5
5x
4
1x
3
0x
2
0x
1
0x
Nevyplňujte toto pole:
5
FT Avatar autora | 24.7.2022
Jsem spokojen zejména s jeho čitelností. Tentotyp jsem použi již vícekrát.
5
DM Avatar autora | 26.6.2022
spokojenost vse ok
4
VR Avatar autora | 13.5.2022
Pozor! Mne prišiel displej, kde nie je možné nastaviť komunikačný protokol, nakoľko pin 11 je natvrdo pripojený na zem.
5
TH Avatar autora | 15.3.2022
Super
5
JB Avatar autora | 20.1.2022
Spokojenost, perfektní, odkoušeno I2C i SPI a vše funguje jak má.
5
AB Avatar autora | 13.10.2021
Odskušany plne funkčny
Nevyplňujte toto pole:
Z Avatar autora Pin DC = D/C =D/C# 11.11.2023 15:19
Dobrý den, chtěl jsem se zeptat, k čemu je pin DC = D/C =D/C# ? V datasheetu SH1106 o ničem takovém není ani zmínka, nebo jsem to nenašel.
Odpovědět
MF Avatar autora Pin DC = D/C =D/C# 13.11.2023 08:22
Dobrý den, tímto pinem se rozlišuje, zda data, která se v tu chvíli přenáší jsou obrazová data, nebo příkazová data - Data/Command.
JB Avatar autora Arduino Nano Every a OLED API SH1106 20.1.2022 21:41
Právě jsem odzkoušel SH1106 (SPI) společně s Arduino Nano a Arduino Nano Every s knihovnou od Adafruit, zde jsou mé postřehy pro ty, kteří jsou zyvklí používat knihovny od Adafruit: 1. Pokud chcete použít SH1106 (SPI) na Arduino Nano, tak to raději nedělejte a to kvůli nedostatečné paměti SRAM 2kB. SH1106 si alokuje 1 kB na buffer (1 bit / 1 pixel) = (128x64)/8 = 1024 B. Takže vám nezůstane na práci například s nRF24. V tomto případě doporučuji použít Arduino Nano Every, které nabízí SRAM: 6kB 2. Pokud se již rozhodnete použít např. Arduino Nano Every nebo jinou alternativu, kde SRAM >= 6kB, tak od Adfruitu neexistuje oficiální podpora pro SH1106. Existuje pouze knihovna pro SSD1306. Na GitHubu kolují různé modifikace Adfruitu, kde je práce s SPI, Wire (I2C) a bufferem přizpůsobena commandům displeje SH1102 (https://github.com/wonho-maker/Adafruit_SH1106). Knihovna podporuje jak SW, tak i HW podporu SPI.
Odpovědět
P Avatar autora Připojení I2C nebo SPI 14.11.2021 12:34
Dobrý den, umožňuje tento modul přepnutí mezi připojením I2C a SPI jak je vidět na obrázku a schematu?
Odpovědět
MF Avatar autora Připojení I2C nebo SPI 15.11.2021 07:42
Dobrý den, podle datasheetu by změna na I2C měla být možná. Otestováno to však nemáme. Tento displej máme i ve variantě I2C - https://www.laskarduino.cz/oled-displej-bily-128x64-1-3--i2c/
