LaskaKit Senzorvzduchu 8266 senzor kvality ovzduší

Připoj se do celosvětové sítě stanic kvality ovzduší!

Popis

LaskaKit Airboard SEN55 je kompletní stavebnice stanice pro měření kvality ovzduší, postavená na senzorech Sensirion SEN55 a BME280. Stanice měří hmotnostní koncentraci prachových částic PM1, PM2,5, PM4 a PM10, teplotu, tlak a vlhkost vzduchu. Navíc sleduje index VOC a index NOx, (Sensirion VOC/NOx Index), které ukazují relativní změny v zatížení vzduchu těkavými organickými látkami a oxidy dusíku – nejde o měření koncentrace konkrétních plynů (např. NO₂). Hodnoty prachových částic, teploty, tlaku a vlhkosti přes WiFi odesílá do celosvětové mapy sensor.community, data se zobrazují i na české mapě Senzorvzduchu.cz. Indexy VOC a NOx se zobrazují na lokální webové stránce stanice, na sensor.community se neodesílají. Díky speciálně navržené krabičce a podrobnému návodu zvládneš sestavení sady snadno.

Tato stanice kvality ovzduší je perfektní pro všechny, kteří se zajímají o kvalitu vzduchu, nebo pro ty, kteří chtějí měřit vliv místního dění na kvalitu ovzduší!

Produkt je dostupný ve více variantách:

• Krabička – zvol 3D tištěnou krabičku s radiačním štítem z ASA (bílá), nebo možnost Vytisknu si sám
• Sestavení – rozhodni se, zda chceš stanici dodat jako stavebnici (DIY), nebo sestavenou a naprogramovanou:
  • Sestavím si sám – firmware není nahraný, nahraješ si ho sám přes esptool podle návodu k sestavení (oficiální flasher sensor.community s touto sadou nefunguje)
  • Chci sestavenou – stanici sestavíme a nahrajeme do ní firmware, stačí ji jen připojit k WiFi

Co je nového

V2.0:

• Senzor Sensirion SEN55 místo Nova PM SDS011 – navíc měří PM1 a PM4, index VOC a index NOx

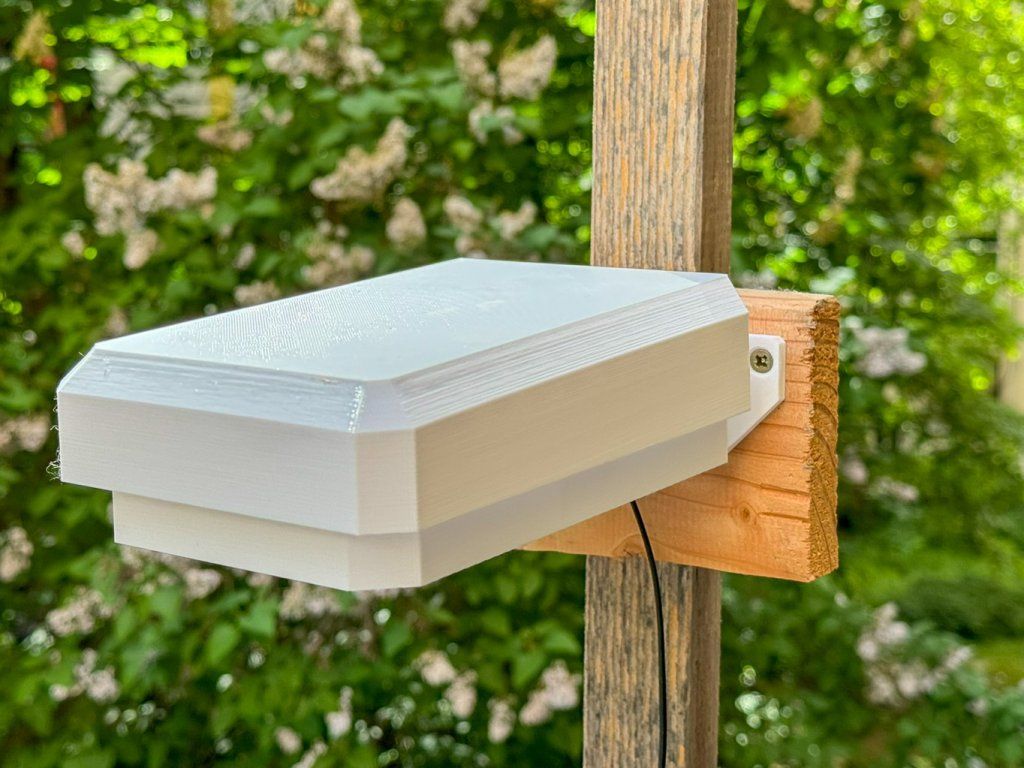

• Nová krabička s radiačním štítem, volitelně vytištěná z ASA

Recenze a diskuze z doby před vydáním V2 se týkají předchozí verze se senzorem SDS011.

Specifikace

• Měřené veličiny:
  • Prachové částice: PM1, PM2,5, PM4 a PM10 (hmotnostní koncentrace)
  • Plyny: VOC index, NOx index (relativní indexy Sensirion VOC/NOx Index, nikoli koncentrace) – zobrazují se na lokální webové stránce stanice, na sensor.community se neodesílají; běžná klidová hodnota je u VOC kolem 100, u NOx 1
  • Ovzduší: teplota, vlhkost, tlak
• Zahrnuté senzory: Sensirion SEN55 + LaskaKit BME280
• Řídicí deska: LaskaKit AirBoard (ESP8266)
• Firmware: nahrává se přes esptool podle návodu k sestavení (předem nahraný pouze u varianty Chci sestavenou), funguje pouze se SEN55 (ne se SEN50/SEN54)
• Sdílení dat: přes WiFi odesílá hodnoty prachových částic, teploty, tlaku a vlhkosti do celosvětové mapy sensor.community, data se zobrazují i na české mapě Senzorvzduchu.cz; indexy VOC a NOx jsou dostupné pouze na lokální webové stránce stanice
• Pouzdro a radiační štít: 3D tištěné z ASA (bílé) – nejsou součástí základního balení, lze je přikoupit jako příplatek Krabička: ASA - Bílá, nebo si je vytiskneš sám
• Napájení: USB-C, 5 V

Poznámky

• Pro nahrání firmwaru na Windows nebo macOS potřebuješ ovladač pro čip CH9102F (Linux ovladač nepotřebuje). Nainstaluj ho podle návodu.
• Pro přesné měření umísti stanici ven do radiačního štítu, mimo přímé slunce a zdroje tepla.
• Venkovní pouzdro a radiační štít nejsou součástí základního balení, lze je přikoupit jako příplatek Krabička: ASA - Bílá. Model pro vlastní tisk najdeš na GitHubu.
• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.

Součástí balení

• 1× LaskaKit AirBoard-8266 deska pro měření kvality vzduchu
• 1× Sensirion SEN55 senzor kvality ovzduší
• 1× LaskaKit BME280 (tlak, teplota, vlhkost)
• 1× AirBoard propojovací kabel pro optický senzor
• 1× kabel μŠup / STEMMA QT / Qwiic JST-SH 4-pin (10 cm)
• 4× šroub do termoplastů s čočkovou hlavou 2,2×5 mm (ocel)
• 4× šroub do termoplastů s čočkovou hlavou 2,2×10 mm (ocel)
• 1× USB-C kabel (150 cm)
• 1× síťový adaptér 5 V/2 A USB (bílý)
