LaskaKit USB-C PD CH224K přepínač napájecího napětí

Kód: LA240111

2 hodnocení

Značka: LaskaKit

LaskaKit USB-C PD CH224K přepínač napájecího napětí

88 Kč 72,70 Kč bez DPH

(76 ks)

Můžeme doručit do: 31.3.2026

LaskaKit USB-C PD CH224K přepínač napájecího napětí

Detailní informace

Doprava zdarma

do výdejních boxů od 1 000 Kč

30 dní na vrácení

pro registrované

30 dní na vrácení

Pro registrované zákazníky

Doprava zdarma do výdejních boxů

Při objednávce nad 1 000 Kč

Prodejem to nekončí

Reklamace řešíme do 5 dnů

Rychlá expedice

Do 24 hodin

Detailní popis produktu

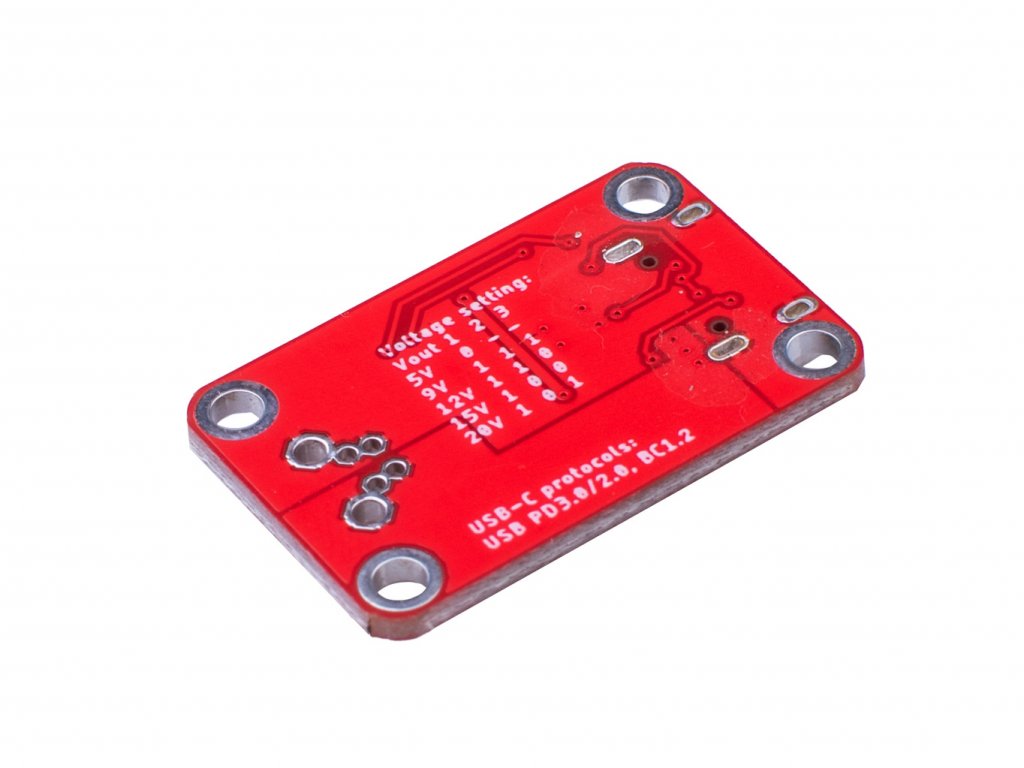

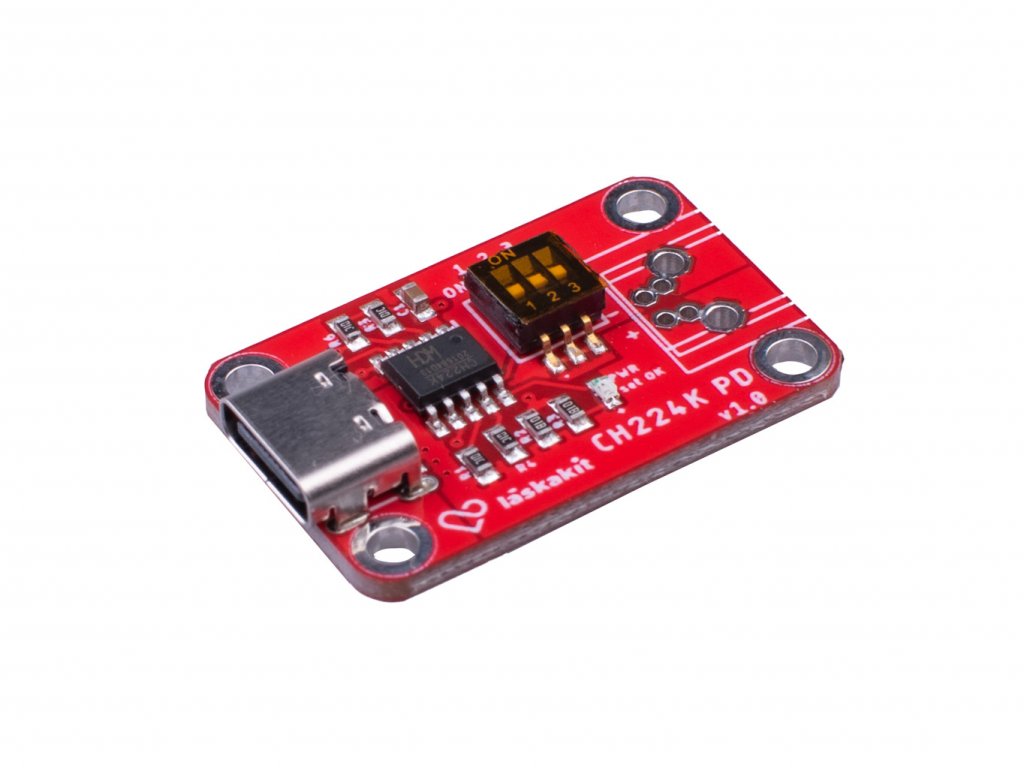

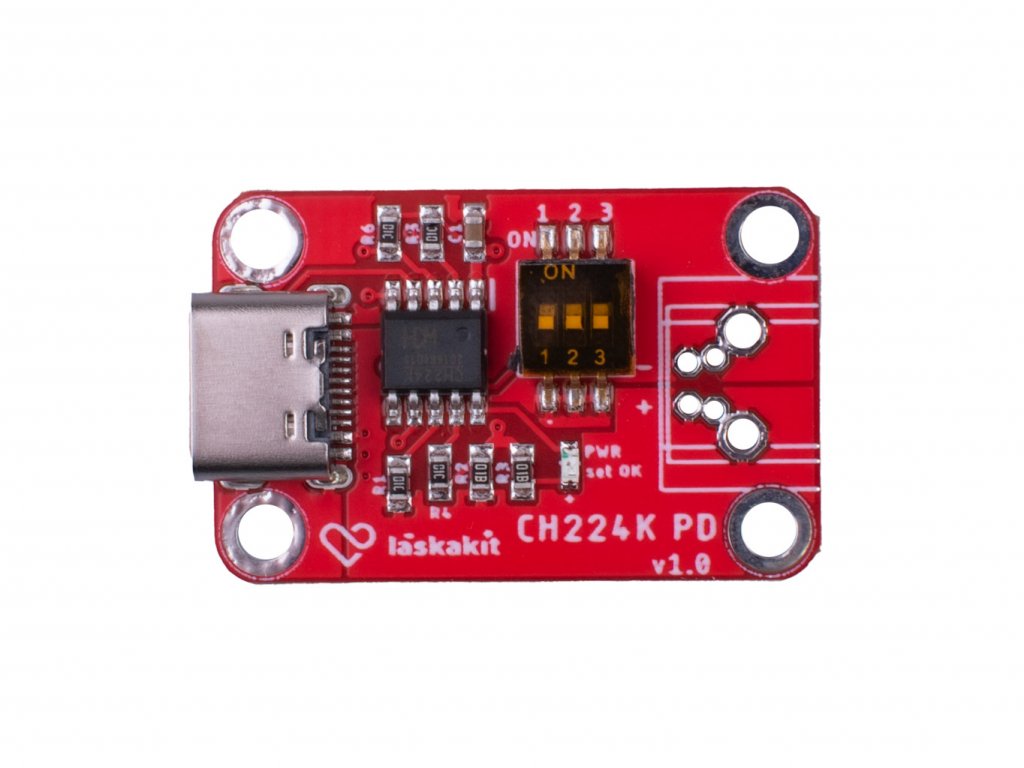

Tento přepínač umožňuje tvému zařízení napájení pomocí USB-C konektoru s podporou nabíjecího protokolu PD3.0/2.0. aBC1.2. Výstupní napětí se volí DIP přepínačem na desce. Jelikož modul neobsahuje žádný stabilizátor, nebo měnič, je maximální výstupní napětí závislé na maximálním výstupním napětí zdroje.

Specifikace:

Podporované protokoly: PD3.0/2.0 a BC1.2.
Vstupní napětí: 4-22V
Výstupní napětí:
- 5V
- 9V
- 12V
- 15V
- 20V
Rozměry: 30x20x12mm

Součástí dodávky:

1ks LaskaKit USB-C PD CH224K přepínač napájecího napětí

Poznámka:

Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.

Doplňkové parametry

Kategorie:	Elektronika a příslušenství
Záruka:	2 roky
Hmotnost:	0.004 kg

Zobrazit všechny podobné produkty

4,5 2 hodnocení

Přidat hodnocení

Nevyplňujte toto pole:

Vložením hodnocení souhlasíte s podmínkami ochrany osobních údajů

Lukáš Mauer | 23.3.2025

Skvěle se hodí na testování nabíječek. Jenom ty přepínače jsou moc malé

ŠK

Šimon Kubík | 3.12.2024

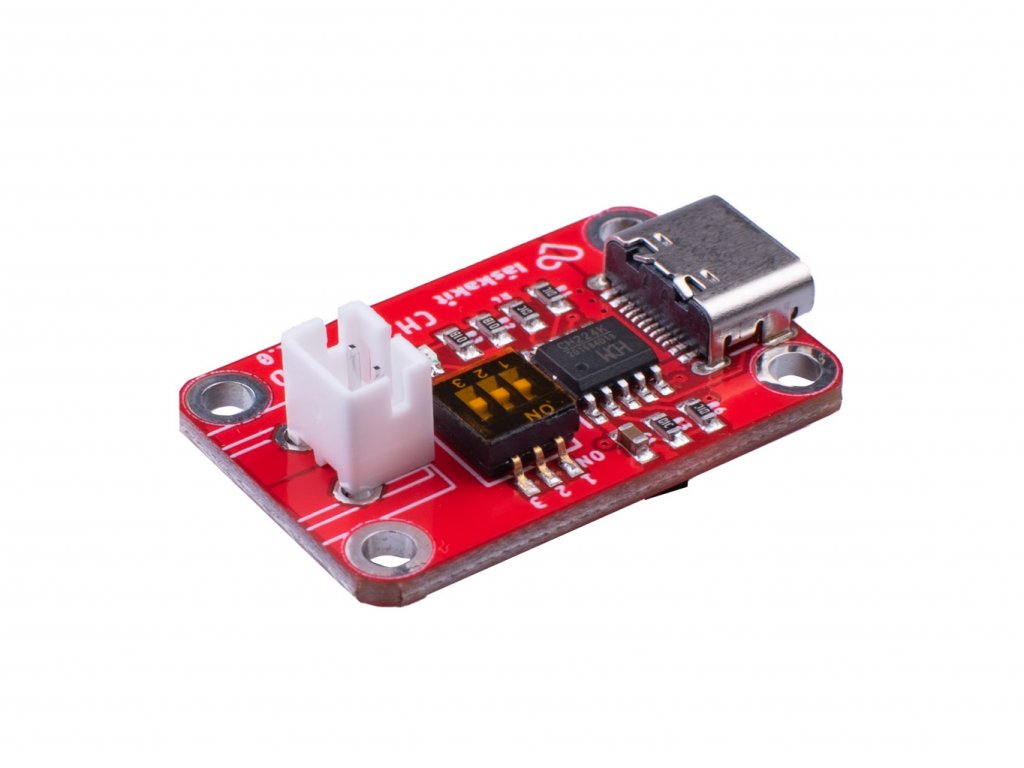

hezky zpracovaný škoda že nemá napájený konektor jak na fotce a na přepínačích je žlotá páska která mi nešla odebrat ale už je dole dávám pět hvězd

Přidat komentář

Adam 18.12.2025 15:30

Dobrý den, rád bych se zeptal zda modul sám komunikuje s nabíječkou (zdrojem) a domlouvá napětí, nebo se musí prvně nějak nastavit. Děkuji

Martin Frajdl 19.12.2025 10:12

Dobrý den, na přepínačích na desce si nastavíte požadované výstupní napětí podle tabulky na desce a pak již tento obvod vyjednává s nabíječkou právě toto napětí. Pokud toto napětí nevyjedná, nastaví se automaticky 5V.

Propouští pořád nebo jen vyžádaný protokol Michal Bořánek 30.11.2025 16:03

Dobrý den, Mám duležitou otázku k ochraně zařízení ke kterému budu napojovat - čip CH224K má sice Power Good výstup, ale je tady napojen na nějaký tranzistor nebo ne, jelikož z obrázku je zřejmé pouze pravděpodobné napojení na LED `set OK`. Zkrátka chci vědět zda propustí i běžných 5V před domluvou žádaného protokolu s PSU (třeba adaptér), nebo jen žádaný protokol.

Propouští pořád nebo jen vyžádaný protokol Vít Hrnčíř 1.12.2025 08:10

Dobrý den. Na githubu máme diagram zapojení: https://github.com/LaskaKit/USB-C-PD-CH224K-Decoy/blob/main/HW/USB-C-PD-CH224K_v1_1.pdf

stálé výstupní napětí Petr Melichařík 29.11.2024 20:04

Dobrý den, chtěl jsem využít tento modul pro napájení LED diod spínaných IR spínačem. Při otevření dvířek se rozsvítí LED.. K modulu je připojena powerbanka. Při delším zavření dvířek, se však powerbanka odpojí. Jak zajistit, ať modul stale udržuje powerbanku připojenou? Děkuji

stálé výstupní napětí Konstantin Láska 29.11.2024 22:27

Zdravím, odpojí to powerbanka, ne modul. Powerbanky se automaticky vypínají výstup, jestli odbor klesne , myslím pod 50mA po určitou dobu.

RE: Maximální výstupní proud pro 20V Jan 18.9.2024 18:50

> Martin Frajdl > 18.9.2024 11:23 > Dobrý den, tento modul nijak nezasahuje do procházejícího proudu, pouze dohaduje se zdrojem konkrétní napětí. > Výstupní proud je tedy dán zdrojem/nabíječkou. Tedy, jinými slovy říkáte, že tento obvod nemá definované proudové zatížení a zvládne cokoliv, co zvládne USB-C PD 20V dle spefikace USB-C, tedy minimálně 60W (3A) až do rozsahu dle použitého adaptéru, klidně tedy 100W (5A)?

RE: Maximální výstupní proud pro 20V Martin Frajdl 19.9.2024 06:05

Dobrý den, ano přesně tak

Maximální výstupní proud pro 20V Jan 18.9.2024 08:56

Dobrý den, prosím kde najdu specifikaci max. proudu výstupů, respektive koliv Wattů to zvládné. Potřebuji cca 4A pro 20V na výstupu (což bude asi 80W), USB-C PD specifikace umožnuje až 100W. Jak je na tom tento PD přepínač?

Maximální výstupní proud pro 20V Martin Frajdl 18.9.2024 11:23

Dobrý den, tento modul nijak nezasahuje do procházejícího proudu, pouze dohaduje se zdrojem konkrétní napětí. Výstupní proud je tedy dán zdrojem/nabíječkou.

28V PD Václav Dvořák 15.8.2024 15:00

Potřebuji z nové powerbanky 140W získat z USB-C napětí 28V. Existují nějaké přepínače, které toto napětí už umí? Na DIP switchi je teoreticky možné navolit více pozic. Upgrade tohoto přepínače?

28V PD Konstantin Láska 15.8.2024 15:22

Protocol USB PD 2.0 podporuje pouze do 20V

vykres Jan Stránský 18.3.2024 13:51

Dobrý den, máte někde k prohlédnutí výkres s roztecemi montážních děr a polohou konektoru? Děkuji

vykres Konstantin Láska 18.3.2024 14:41

Zdravím, přidal jsem odkaz na GitHub, je tam 3D
