LilyGO TTGO T5-4.7" E-Paper ESP32 WiFi Modul

Kód: LA100016
2 068 Kč 1 709,10 Kč bez DPH
Skladem (6 ks)
Můžeme doručit do:
16.10.2024

LilyGO TTGO T5-4.7" E-Paper ESP32 WiFi Modul

Detailní informace

Doprava zdarma
Doprava zdarma
od 2000 Kč
Vrácení zboží
30 dní na vrácení
pro registrované
30 dní na vrácení
30 dní na vrácení
Pro registrované zákazníky
Doprava zdarma
Doprava zdarma
Pro objednávky od 2.000 Kč
Prodejem to nekončí
Prodejem to nekončí
Reklamace řešíme do 5 dnů
Rychlá expedice
Rychlá expedice
Do 24 hodin

Detailní popis produktu

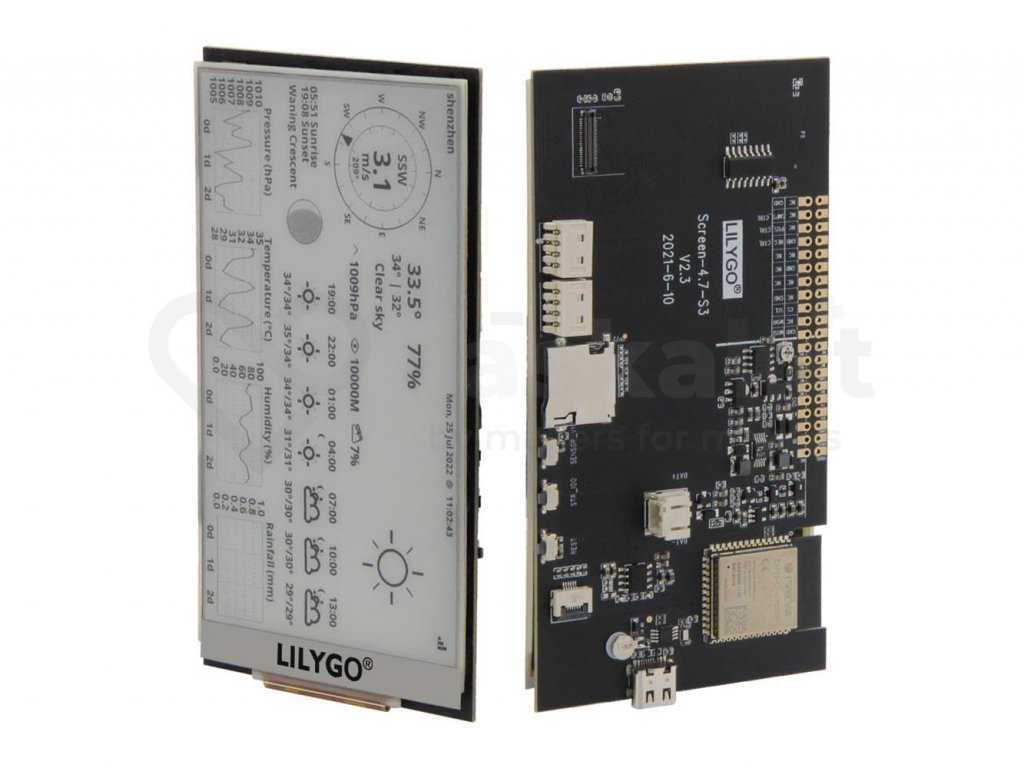

Lilygo přichází s jeho nejnovějším produktem obsahujicí ePaper displej a to rovnou s velikostí 4.7” s rozlišením 540x960px.

T5 4.7” ePaper umí kromě zobrazení černé i 16 odstínů šedé. Navíc ePaper podporuje i částečné překreslení, není tak nutné překreslovat celý displej, ale jen jeho část.

Spotřeba celé desky v nejúspornějším režimu je pouhých 170uA a to díky použitému mikrokontroléru ESP32 (8MB PSRAM, 16MB FLASH) a promyšlenému designu přizpůsobeného pro co nejnižší odběr, hodí se tak k napájení z akumulátoru. Na ePaper displeji může byt umístěna i dotyková vrstva, zařízení tak může reagovat na povely. Kromě dotykového ovládání jsou na desce ještě pět tlačítek.

Na desce ještě najdete molex konektory s vyvedeným napájením a s GPIO piny. Do těchto konektorů můžete připojit nejrůznější čidla nebo třeba i microSD kartu. Deska může být napájena z USB-C konektoru, 18650 akumulátoru nebo jiného akumulátoru připojeného přes 2mm konektor.

Akumulátor je nabíjen nabíjecím obvodem, který je umístěn přímo na desce, na desce zároveň najdete i ochranný obvod, který chrání předpod nadměrným vybitím. Programování probíhá přes ten samý USB-C konektor jako napájení.

LILYGO_T5-4.7_inch_v2-3

Specifikace:

  • Verze: V2.3
  • IO: ESP32-S3
  • Operating voltage: 3.3V
  • Interface: 3-wire SPI, 4-wire SPI
  • Display color:  black, white
  • Grey level: 2
  • Full refresh time: 8s
  • Refresh power: 26.4mW(typ.)
  • Standby power: <0.017mW
  • Viewing angle: >170°

Součástí dodávky:

  • 1ks  LilyGO TTGO T5-4.7" E-Paper ESP32 WiFi Modul

Poznámka:

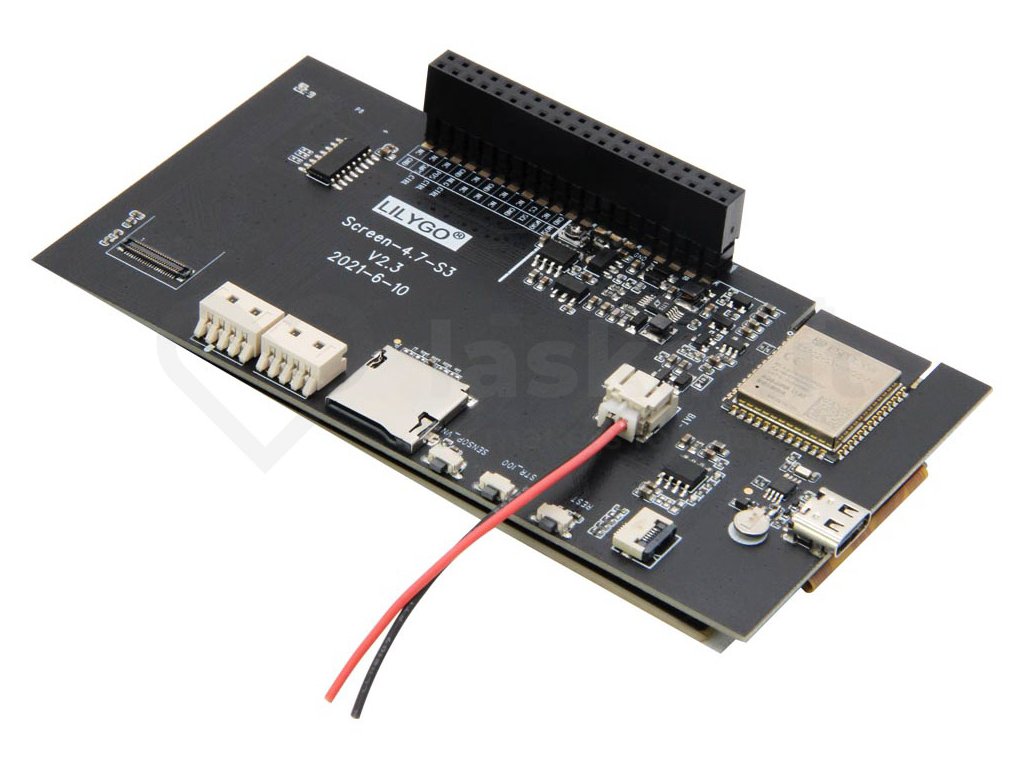

  • Konektor dutinkové lišty je připájen na modul viz 3 foto
  • Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
  • Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.

Doplňkové parametry

Kategorie: ESP vývojové desky
Záruka: 2 roky
Hmotnost: 0.102 kg
Typ: ESP a Bouffalo
Logické úrovně: 3.3V
I/O piny: 7
PWM piny: 7
ADC piny: 7
Frekvence: 40MHz
Flash Paměť: 16MB
SRAM paměť: 8MB
EEPROM paměť: Ne
Konektor s nabíječkou pro baterii: Ne
Mikrokontroler: ESP32
Převodník: CP2104
Bluetooth: Ano
WiFi: Ano
5
2x
4
0x
3
0x
2
0x
1
0x
Nevyplňujte toto pole:
5
I Avatar autora | 24.1.2024
Trochu som sa pohral s layoutom a opravil zobrazenie LiPol baterie... Ak by niekto chcel, najde to tu https://github.com/ingbrzy/LilyGo-EPD-4-7-OWM-Weather-Display
5
DV Avatar autora | 11.6.2022
Super modul pro pouziti s ESPHome. Knihovny jeste nejsou uplne "dospele", ale daji se pouzit. Se zde nabizenymi LiPo bateriemi funguje perfektne, i nabijeni. Jedine minus je celkem vysoka spotreba celeho zarizeni, i v deep sleepu si vezme celkem dost.
Nevyplňujte toto pole:
L Avatar autora Meteostanice 15.5.2024 12:53
Po x hodinách snahy se zeptám také zde. Nejde mi zkompilovat projekt meteostanice. Vždy to končí na ArduinoJson knihovně. Zkoušel jsem X verzí a vždy skončím na chybě, kterou jsem popsal zde: https://github.com/Xinyuan-LilyGO/LilyGo-EPD-4-7-OWM-Weather-Display/issues/8 Nevíte prosím jak to vyřešit? Už jsem to zkoušel i na více počítačích, abych vyřadil možnost nesouladu knihoven.
Odpovědět
JM Avatar autora LilyGO Weather app v ESP-IDF a SDL3 27.9.2024 06:53
Vytvořil jsem novou verzi aplikace tentokrát s použitím ESP-IDF a SDL3 jako grafické knihonvy. Výhoda je, že je možné použít TrueType fotny a upravit si layout podle potřeb. Kód je k dispozici na: https://github.com/georgik/esp32-weather-display Ocením komentáře, připomínky a pull requesty.
L Avatar autora ESP32 S3 vs ESP32 Wrover 16.5.2024 10:06
Po dalším dlouhém hledání jsem zjistil, že tato nová verze bohužel není s většinou kódů včetně meteostanice kompatibilní :(
L Avatar autora Update 15.5.2024 16:48
Povedlo se mi to zkompilovat a nahrát. Problém je ten, že to jde pouze s ArduinoJson v 6.19.4. Nicméně po nahrání to umrtví eink displej a zůstává tam předchozí obraz. V tomto stavu nereaguje displej ani na reset. Pokud nahraji zde ukázkový kód od Laska Kit, je to v pořádku a funkční. Poradíte prosím někdo co s tím?
Avatar autora Zivyobraz 9.3.2024 01:26
Našla by se dobrá duše co upraví kód pro zóny obraz?
Odpovědět
AM Avatar autora Prepojenie s Raspberry Pi 21.2.2024 17:06
Dobrý deň, akým spôsobom komunikovať medzi týmto EPD a Raspberry Pi? Existuje nejaký tutoriál alebo dokumentácia? Mne sa, žiaľ, nepodarilo nič nájsť. Vopred ďakujem za odpoveď! Adam :)
Odpovědět
HK Avatar autora Krabička na modul a 18650 LiPo článek 17.1.2024 18:06
Krabička v odkazech mě úplně nenadchla, tak jsem spáchal vlastní návrh. Chcete-li, tady roste. Počítá s jedním Sony 18650 LiPo článkem. https://cad.onshape.com/documents/e5b15ba3d39acbbffa32f477/w/8ee73c756cabcc9d79227b6b/e/eb53cd1d4d08443d6d96470c?renderMode=0&uiState=65a806efeda42879eb6877b0 K získání STL stačí kliknout pravou myší na díl vlevo v sekci Parts -> Export.
Odpovědět
Avatar autora Nesedí popis s obrázkem. 23.10.2023 12:30
Dobrý den, chci se zeptat co dostanu když si objednám LilyGO TTGO T5-4.7" E-Paper ESP32 WiFi Modul. V popisu je tři konektory MOLEX a pět ovládacích tlačítek. Na všech obrázcích snad mimo jednoho jsou dva MOLEX konektory a tři ovládací tlačítka. Tak kde je pravda v popisu nebo na obrázku.
Odpovědět
MF Avatar autora Nesedí popis s obrázkem. 23.10.2023 12:37
Dobrý den, v tuto chvíli jsou k dispozici už jen nejnovější verze se dvěma Molex konektory. Popis jsme upravili, aby přesněji odpovídal aktuální situaci. Verze se třemi konektory již nadále nebudou.
J Avatar autora Touch screen 31.1.2023 20:55
Dobry den, dal by sa niekde najst aj ukazkovy program na touch pridavny panel ktory nate v ponuke. A este by ma zaujimalo ci ma niekto skusenosti ako dlho vydrzi pripojena bateria. Dakujem Jan
Odpovědět
PV Avatar autora Konektory 13.1.2023 10:00
Chcem sa opýtať, či máte tie konektory MOLEX v ponuke? Našiel som síce nejaký prepojovací kábel, ale konektory M aj F nie...
Odpovědět
MF Avatar autora Konektory 13.1.2023 11:54
Dobrý den, bohužel tyto konkrétní konektory v nabídce nemáme.
VG Avatar autora 13.1.2023 09:56
Můj kus dost pískal. Nechtěl jsem přes Vánoce čekat na reklamaci, tak jsem přepájel SMD kondenzátory, připájené na kabelu mezi deskou a displejem a vyřešeno.
Odpovědět
T Avatar autora 10.4.2023 18:06
Napodobne. Piska ale len v pripade pouzitia USB-C napajania. Ked ho pripojim na 18650 bateriu, tak piskanie vobec nie je.
PM Avatar autora Rychlost obnovy displeje 5.12.2022 16:43
Dobrý den, myslíte si prosím, že display zvládne v pohodě obnovovat v sekundových intervalech odpočet času? Na cca 1/3 displeje bych měl rád countdown timer po sekundách. Bude displej stíhat obnovu, aby byly sekundy čitelné? Díky za názror. A druhý dotaz - máte prosím v nabídce konektory pro připojení datových signálů z této desky?
Odpovědět
MF Avatar autora Rychlost obnovy displeje 8.12.2022 06:14
Dobrý den, když si pročtete specifikaci v popisu zboží, tak zjistíte, že displej na překreslení potřebuje cca 8s. Takže pro Váš účel se použít nedá. E-paper displeje nejsou určeny k zobrazování dynamicky se měnících informací v krátkých časových intervalech pod cca 10s.
JM Avatar autora Návod jak rozchodit projekt s meteo display 24.6.2022 17:01
Dal jsem dohromady postup pro Weather Display: https://georgik.rocks/weather-display-for-lilygo-ttgo-t5-4-7-e-paper-esp32-deployed-using-arduino-ide-2-0/ Výsledek je velice pěkný. Překvapilo mě, že holder na baterii není součástí balení. Nakonec jsem použil malé LiPo, které se dá krásně nabíjet přes USB. Uživatele macOS a Windows může překvapit extra instalace driveru, pro komunikaci s deskou, protože je použitý jiný chip než pro většinu Espressif Dev Boardu. Linux fungoval pro vývoj bez problémů.
Odpovědět
JM Avatar autora Verze s ESP-IDF 27.9.2024 06:56
Mrkněte na novu verzi s použitím ESP-IDF: https://github.com/georgik/esp32-weather-display
V Avatar autora Stále platí 1.6.2024 20:06
Zdravím, myslíte, že to po skoro 2 letech stále funguje? Píše mi to hromadu chyb, které v návodu nejsou. :)
MF Avatar autora Doplněk návodu 10.10.2023 14:26
Dobrý den, děkuji za návod, doporučil bych pouze dodat informaci, že je nutné použít verzi knihovny Arduino JSON ve verzi měnší než 20.0, kvůli modifikaci interních fcí (verze 18 některé omezuje, verze 20.0 kompletně odstraní). Verze novějí než 20.0 způsobují nemožnost přeložit projekt. M.
T Avatar autora Napájení 7.12.2021 13:33
Dobrý den, tento model má napájení z 18650 baterií, 2mm konektoru nebo obou? Zdá se mi že výrobce nabízí verze s jedním nebo druhým.
Odpovědět
MF Avatar autora Napájení 7.12.2021 13:35
Dobrý den, toto je verze s JST-PH konektorem. Verzi s držákem pro 18650 baterii v nabídce nemáme.
