LaskaKit ESPink-4.26 ESP32-S3 e-Paper

Detailní popis produktu

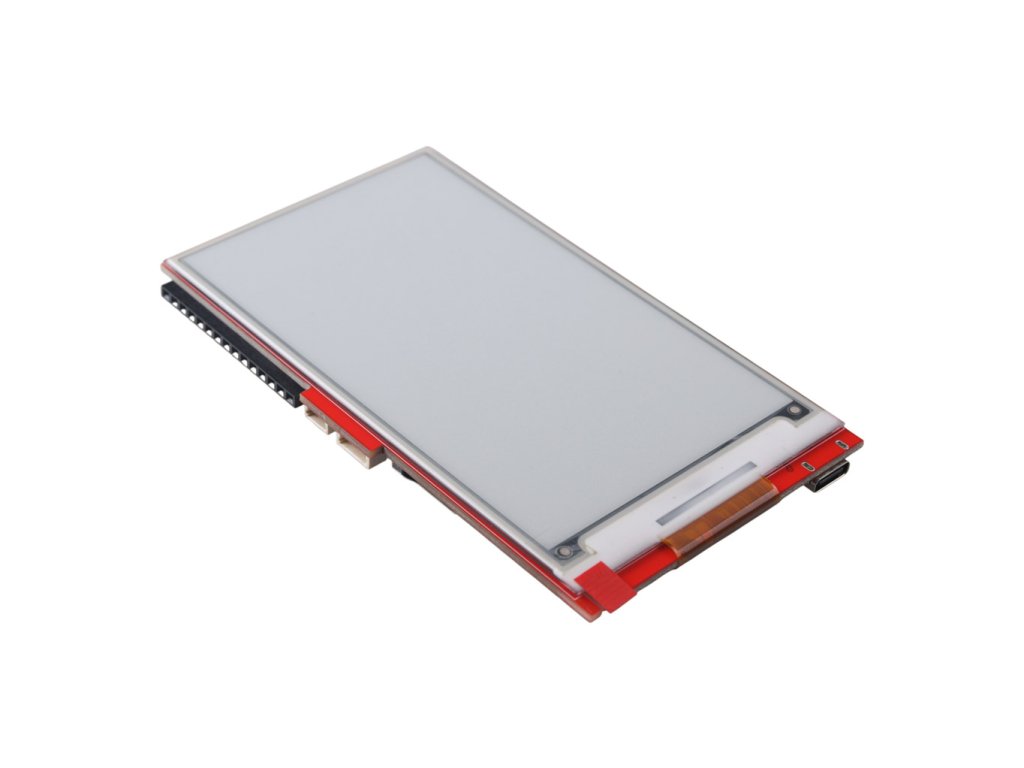

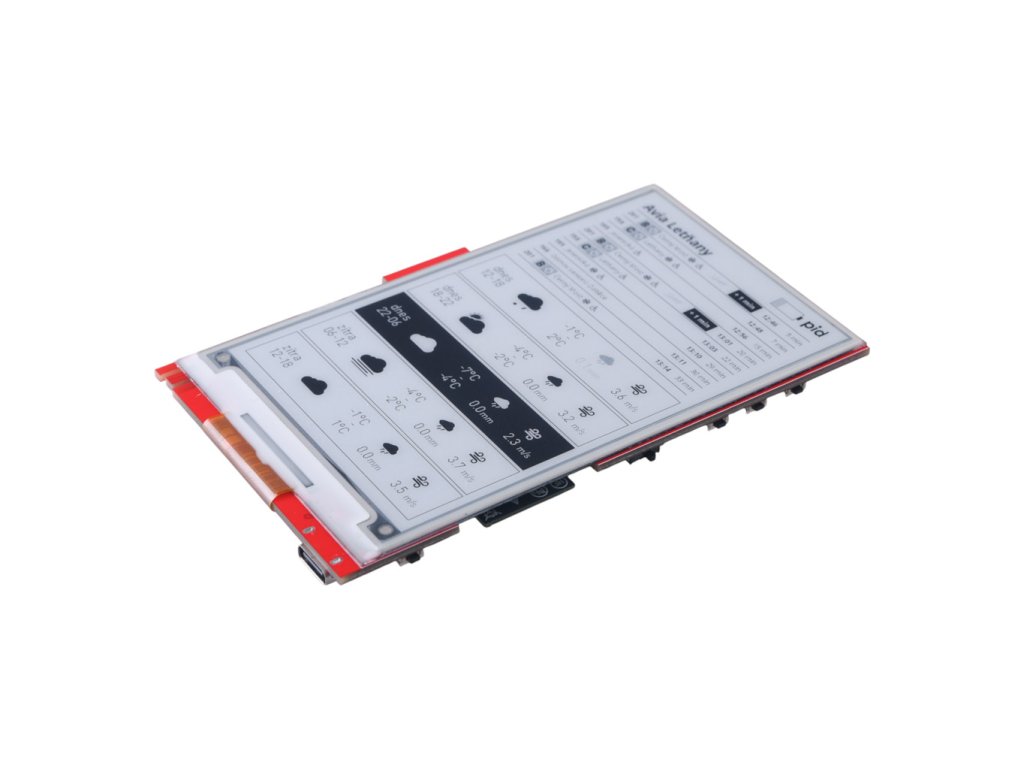

LaskaKit ESPink-4.26 je hotová vývojová deska s ESP32-S3 a přilepeným 4,26" ePaper displejem s rozlišením 800 × 480 px, určená pro úsporné bateriové zobrazovače. Programuje se přes USB-C, ze kterého se zároveň nabíjí připojený Li-Pol akumulátor, a v hlubokém spánku odebírá jen kolem 15,5 μA. Na desce najdeš dva I2C μŠup konektory a jeden SPI μŠup konektor pro připojení čidel, slot na microSD kartu, tři uživatelská tlačítka a konektor s vyvedenými volnými piny ESP32-S3. Deska podporuje projekt Živý Obraz, díky kterému můžeš bez psaní kódu zobrazovat fotografie, kalendář (Google, Outlook, Apple), kurzy, data z meteostanic nebo předpověď počasí.

Některé hlavní vlastnosti a výhody ESPink-4.26:

• Hotové řešení: deska s displejem je kompletně osazená a smontovaná, stačí připojit akumulátor a nahrát program.
• Velký ePaper: 4,26" s rozlišením 800 × 480 px a podporou částečného obnovení (partial refresh), obraz drží i bez napájení.
• Nízká spotřeba: cca 15,5 μA v deep-sleep a spínané napájení displeje i periferií přes GPIO – vhodné pro dlouhý provoz z akumulátoru.
• Snadné rozšíření: I2C μŠup konektory jsou kompatibilní s Adafruit Stemma QT a SparkFun Qwiic, čidla připojíš bez pájení.
• Živý Obraz: firmware nahraješ přes webový instalátor – zvol desku LaskaKit ESPink 2.x, 3.5 a 3.6 a displej GDEQ0426T82.
• Vlastní program: schéma desky a vzorové kódy najdeš na našem GitHubu (v záložce Soubory).

Specifikace:

• Verze desky: v1.4

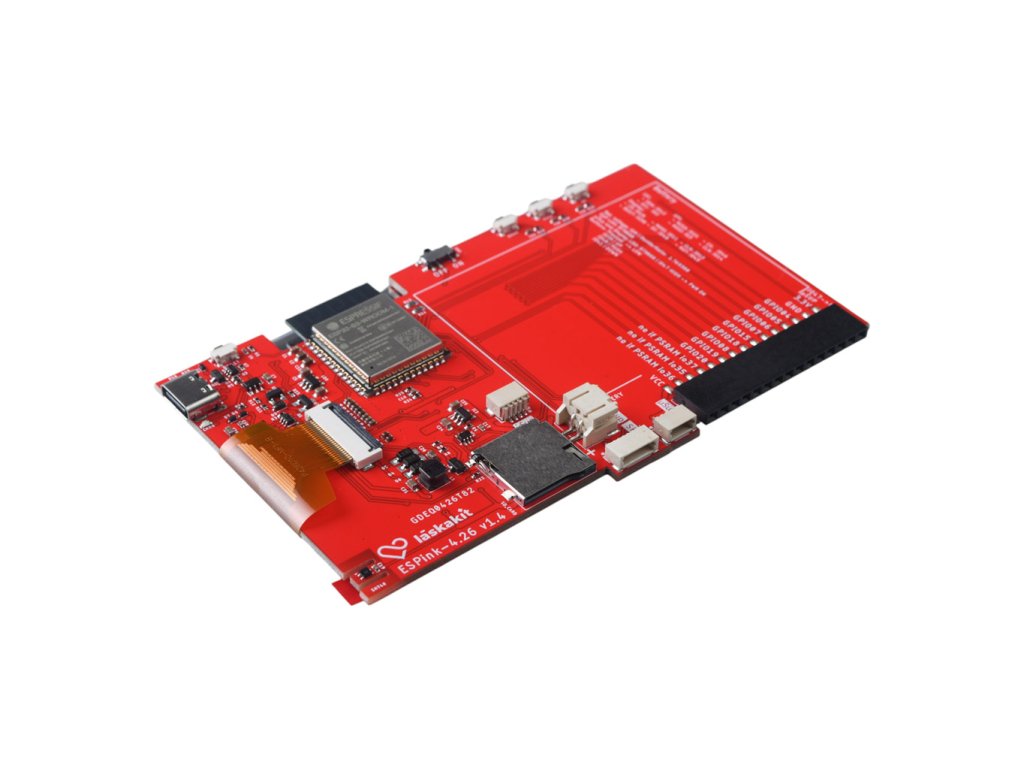

• Mikrokontrolér: ESP32-S3 (modul ESP32-S3-WROOM-1-N16R8, 16 MB Flash, 8 MB PSRAM), Wi-Fi, Bluetooth LE
• Displej: Good Display GDEQ0426T82, 4,26", 800 × 480 px, černobílý, partial refresh
• Napájecí napětí: 3,7–5,5 V
• Napájení:
  • USB-C (5 V)
  • Li-Pol akumulátor 3,7 V, konektor JST-PH 2.0
  • nabíjení akumulátoru z USB-C (nabíječka TP4054, indikační LED)
  • vypínač, který odpojí desku i displej od akumulátoru i od USB
• Odběr v deep-sleep: cca 15,5 μA (samotná deska s displejem bez připojených periferií)
• Programování: přes USB-C, převodník USB–UART CH9102F
• Konektory a rozhraní:
  • 2× I2C μŠup (JST-SH 4pin, kompatibilní se Stemma QT / Qwiic) – SDA IO42, SCL IO2
  • 1× SPI μŠup – CS IO46, MOSI IO37, CLK IO14, MISO IO21
  • slot pro microSD kartu

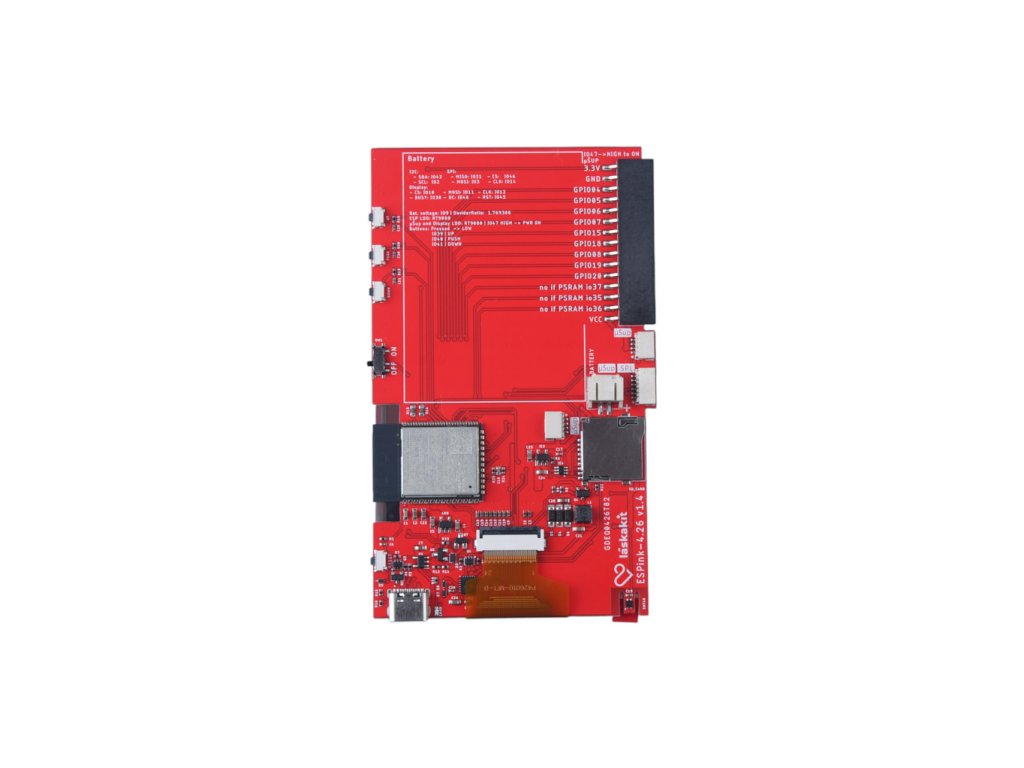

  • konektor 1×15 s vyvedenými volnými piny ESP32-S3
• Čidlo na desce: SHT40 (teplota, vlhkost), připojené na stejnou I2C sběrnici jako externí čidla
• Tlačítka: RESET, UP (GPIO39), PUSH (GPIO40), DOWN (GPIO41) – uživatelská tlačítka aktivní v LOW
• Pinout ePaperu (standardní pro GxEPD2):
  • MOSI/SDI: GPIO11
  • CLK/SCK: GPIO12
  • CS: GPIO10
  • DC: GPIO48
  • RST: GPIO45
  • BUSY: GPIO38
• Spínání napájení periferií: GPIO47, aktivní v HIGH (ePaper, I2C a SPI μŠup konektory, čidlo SHT40)
• Měření napětí akumulátoru: napěťový dělič na IO9, poměr děliče 1,769388
• Kompatibilita: Arduino IDE (knihovna GxEPD2), ESP-IDF, Živý Obraz
• Vhodné akumulátory:
  • LaskaKit LiPol Baterie 654060 2000mAh 3.7V JST-PH 2.0
  • LaskaKit LiPol Baterie 604050 1500mAh 3.7V JST-PH 2.0

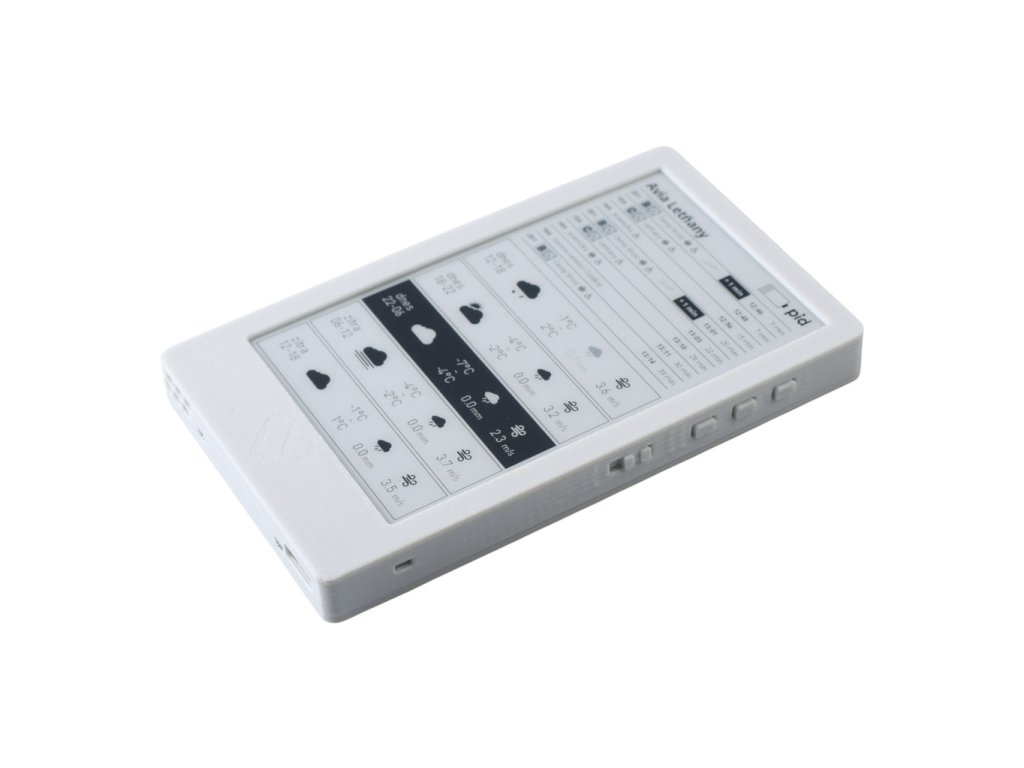

• Vhodná krabička: LaskaKit krabička pro ESPink-4.26 (3D tisk)
• Vhodná čidla s μŠup konektorem:
  • BME280 (tlak, teplota, vlhkost)
  • SCD41 (CO2, teplota, vlhkost)
  • BH1750 (intenzita osvětlení)
  • APDS-9960 (přiblížení a gesta)
• Další desky z rodiny ESPink:
  • LaskaKit ESPink ESP32 e-Paper – samostatná deska pro připojení různých ePaper displejů
  • LaskaKit ESPink-4.2 ESP32 e-Paper
  • LaskaKit ESPink-Shelf-2.9 ESP32 e-Paper
  • LaskaKit ESPink-Shelf-2.13 ESP32 e-Paper
• Rozměry: cca 109 × 63 × 8,1 mm
• Hmotnost: 45 g

Obsah balení:

• 1× LaskaKit ESPink-4.26 ESP32-S3 e-Paper (deska s přilepeným displejem)

Poznámka:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
• Akumulátor ani krabička nejsou součástí balení. Krabičku si můžeš vytisknout podle 3D modelu na našem GitHubu nebo ji koupit zvlášť.
• Uživatelská tlačítka UP, PUSH a DOWN jsou na GPIO39–41, které nejsou RTC piny – z hlubokého spánku desku neprobudí. Probudit ji můžeš tlačítkem RESET nebo časovačem.
