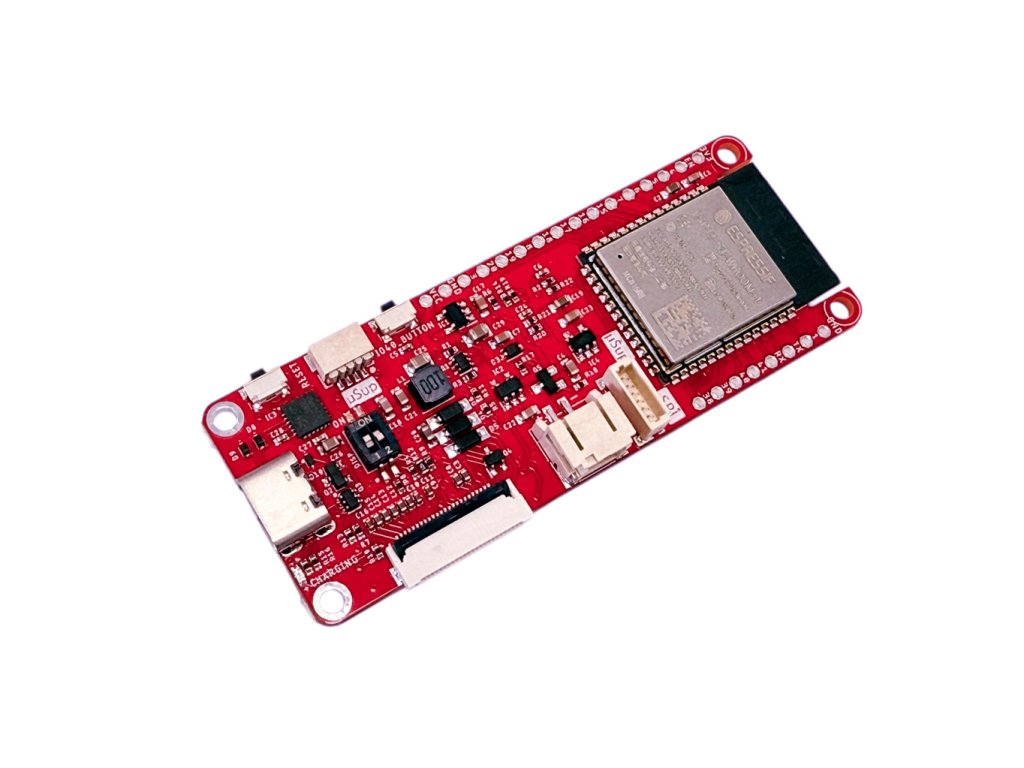

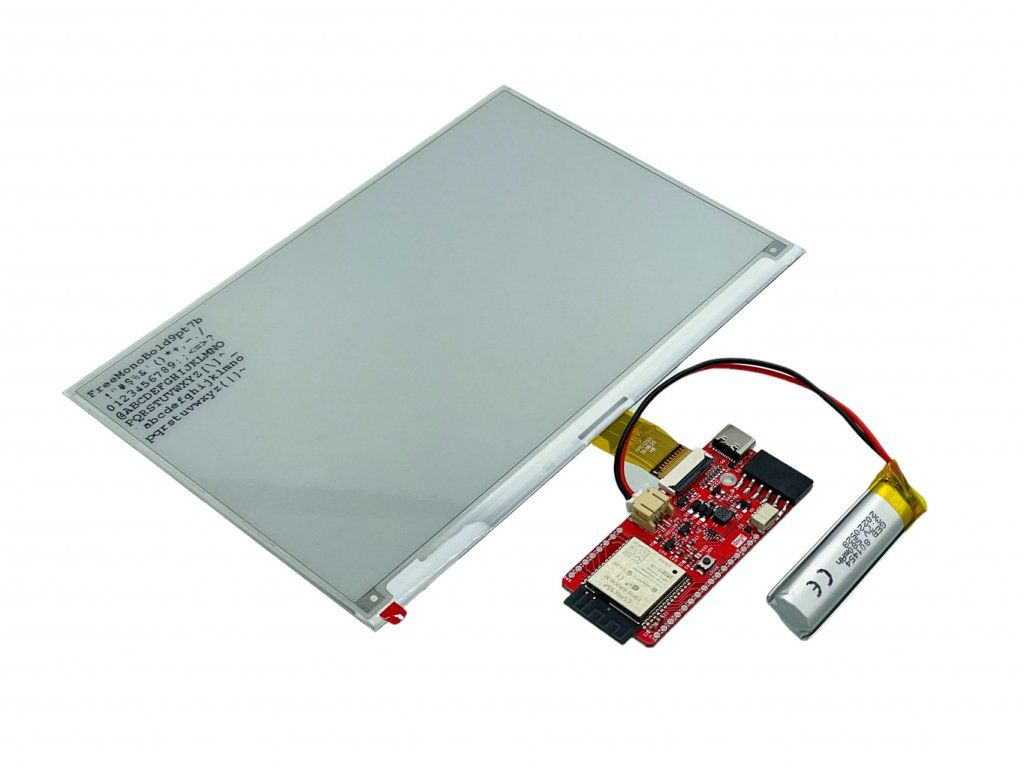

Detailní popis produktu
ePaper displeje nabírají neuřitelné popularity a není divu. Především velmi nízký odběr a široký pozorovací úhel dělá ePaper tak populárním. Ale čím tento displej řídit? Proto jsme navrhli ESPink. Velká paměť, nízký odběr, snadné připojení I2C čidel a velká komunita bastlířů okolo ESP32.

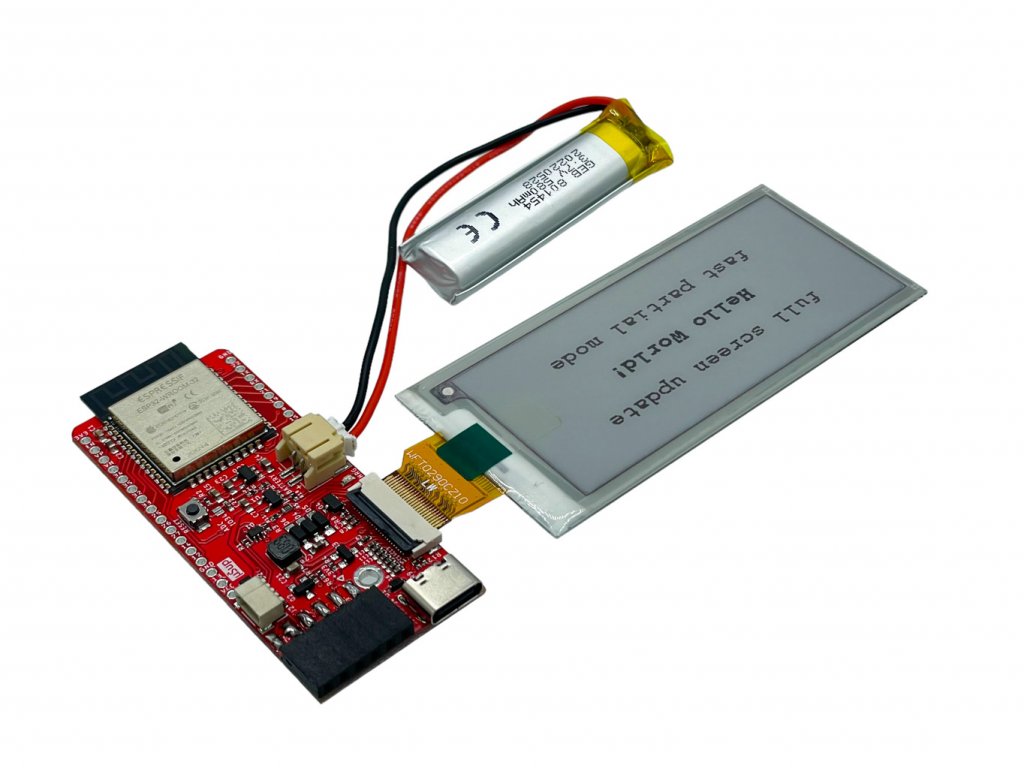

Na desce samozřejmě najdeš konektor pro ePaper displeje. Někdy nazvaný také Eink. Displej sám o sobě je velmi úsporný, ale stejně i mimo fázi přepisu odebírá nějaké ty µA. I takovému odběru jsme chtěli zamezit a tak jsme do napájení přidali tranzistor, který napájení spíná. Tento tranzistor je připojen na GPIO2 a napájení ePaperu je připojeno, pokud se GPIO2 nastaví do HIGH.
Deska může být napájena z lipol akumulátoru a ten je nabíjen z USB-C konektoru. Samozřejmě můžeš měřit i napětí na akumulátoru díky integrovanému děliči napětí a přivedeného na GPIO34.
Připojení čidel nebylo nikdy snažší a bezpečnější. Žádná nefungující čidla způsobená přepolováním. Díky našemu μŠup konektoru, který obsahuje i zámek čidla jednoduše připojíš. Mezi taková čidla s μŠup konektorem patří LaskaKit SHT40 Senzor teploty a vlhkosti vzduchu nebo LaskaKit SCD41 Senzor CO2, teploty a vlhkosti vzduchu .
K dispozici je i spousta GPIO, na které si můžeš zapájet, co budeš potřebovat.
Specifikace:

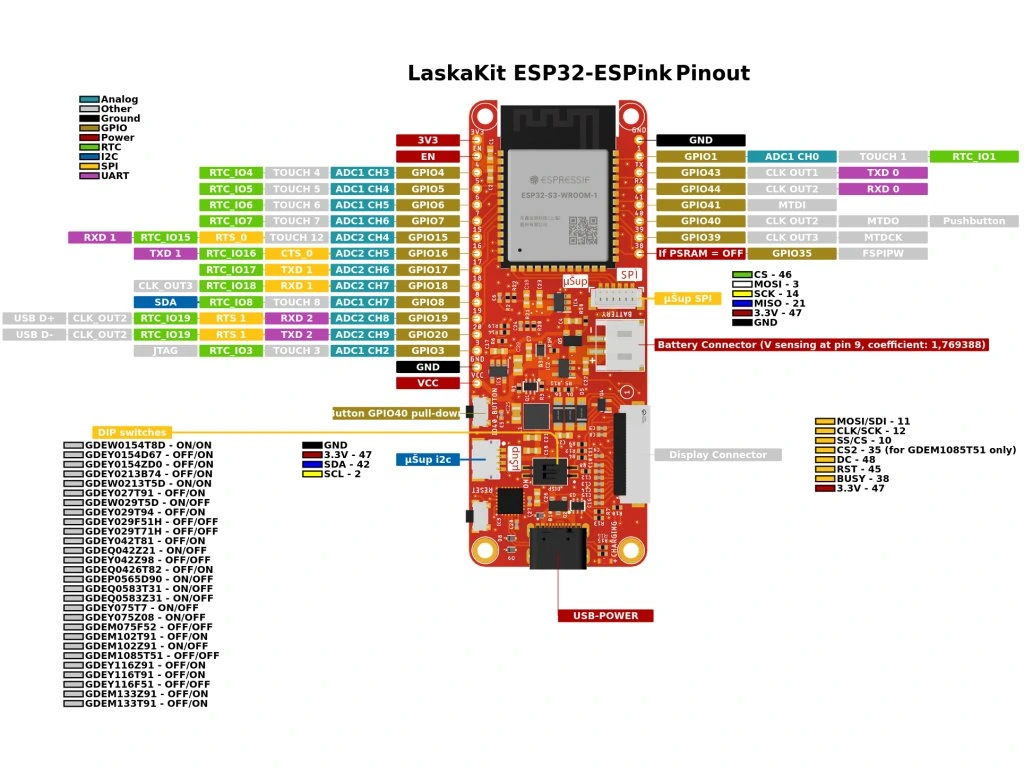

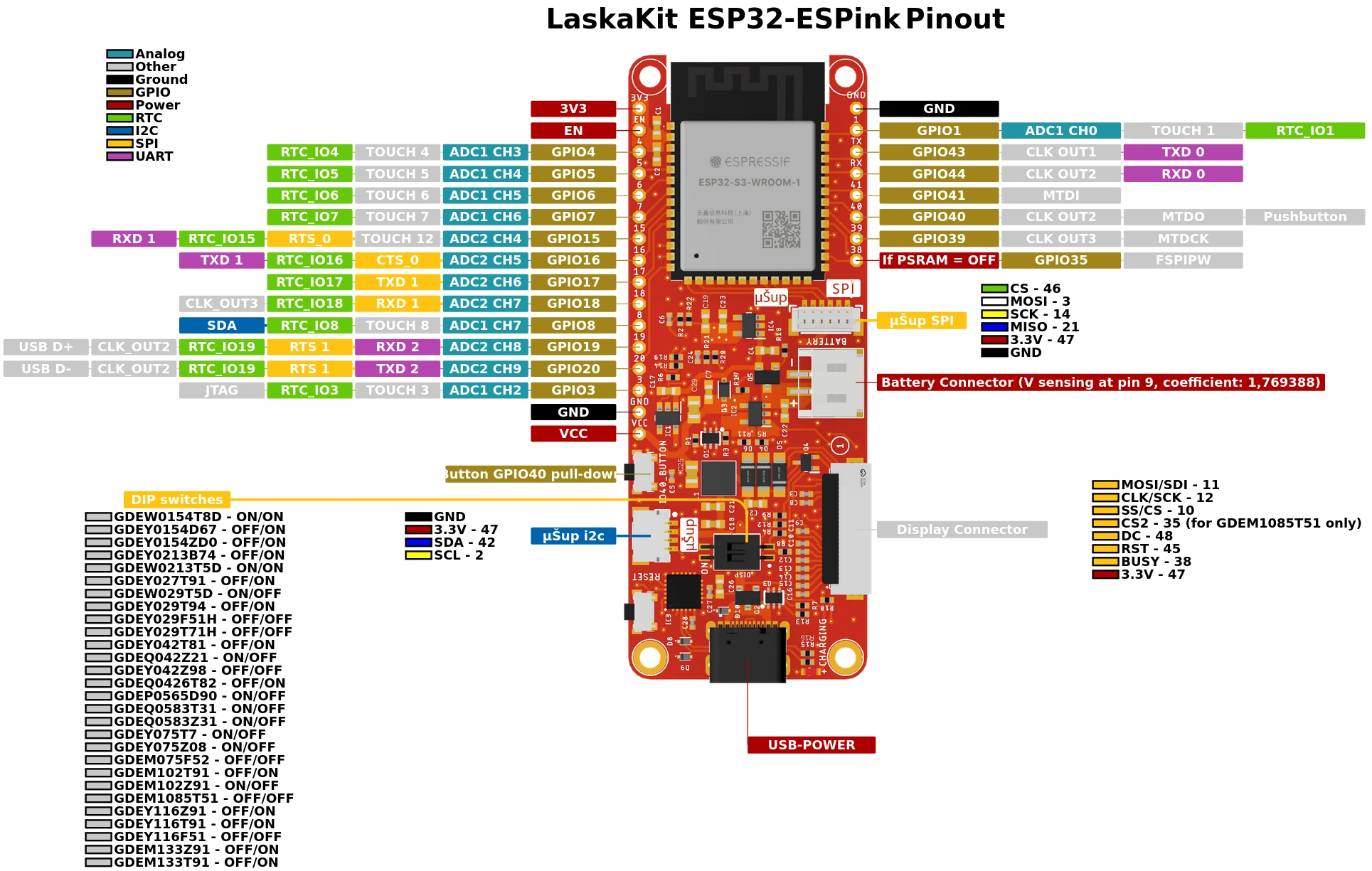

| ESP32 modul | ESP32-WROOM-32 16MB |
| Vstupní napětí | 3.7-8V |
| Odběr proudu v deep-sleep módu | 10μA (samostatná deska s displejem bez připojených periferií) |
| Konektor pro anténu(IPEX verze) | IPEX1 |
| Digitální I/O Piny | 32 |
| Analogové Vstupy | 16 |
| Pinout (standardní pro GxEPD2) | |
| MOSI/SDI | 23 |
| CLK/SCK | 18 |
| SS/CS | 5 |
| DC | 17 |
| RST | 16 |
| BUSY | 4 |
| Napájení ePaperu a µŠup(nastav do HIGH) | 2 |
| Rozměry | |
| Délka | 75mm |
| Šířka | 28,3mm |
| Výška | 7.1mm |
| Váha | 11g |
Součásti dodávky:
- 1ks LaskaKit ESPink ESP32 e-Paper
Poznámka:
- Displeje a baterie nejsou součásti baleni
- Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
- Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
Doplňkové parametry
| Kategorie: | ESP vývojové desky |
|---|---|
| Záruka: | 2 roky |
| Typ: | ESP a Bouffalo |
| Logické úrovně: | 3.3V |
| I/O piny: | 28 |
| PWM piny: | 28 |
| ADC piny: | 12 |
| Frekvence: | 40MHz |
| Flash Paměť: | 16MB |
| SRAM paměť: | 520kB |
| EEPROM paměť: | Ne |
| Konektor s nabíječkou pro baterii: | Ano |
| Mikrokontroler: | ESP32 |
| Převodník: | CH9102 |
| Bluetooth: | Ano |
| WiFi: | Ano |
5,0
6 hodnocení
Přidat hodnocení
5
4
3
2
1
5
LH
Lukas Havlas
Lukas Havlas
Vše funguje jak má, ale, je možné, že namá výstup 5V? pin co je označen VCC tak na něm naměřím 1.9V
ten pin je pouze pro VCC napájení celé desky?
5
RH
Roman Hosek
Roman Hosek
Paradni deska, funguje skvele
5
MŠ
Michal Ševčík
Michal Ševčík
Výborná deska, funguje jak má, kompatibilní s mnoha druhy ePaperů. Luxusní práce!
5
F
Franta
Franta
S modulem jsem spokojen, funguje jak má, spotřeba je parádní. Používám s displejem 4.2" 400x300 ePaper raw displej RBW (https://www.laskakit.cz/waveshare-4-2--400x300-epaper-raw-displej-rbw/) a knihovnou GxEPD2.
Mám pouze dvě malé výhrady, speciálně k výše uvedenému displeji je velmi obtížné modul připojit tak, aby se obojí nějak rozumně vešlo do malé krabice (na jedné fotografií výše je krásně vidět, jak modul přesahuje rozměry připojeného displeje) - pro tento účel je nutné použít prodlužovací kabel a příslušnou spojku, což je sice funkční, ale k eleganci to má dost daleko (chápu, že tento modul je univerzální, takže jiné, zejména větší, displeje, se k němu připojují daleko lépe).
Další připomínka je spíše obecného charakteru a týká se všech modulů od LaskaKit - myslím, že by měl LaskaKit vytvořit buď vlastní repozitář svých modulů s jejich parametry, který by byl kompatibilní s Arduino IDE a nebo ještě lépe, doplnil své moduly do depozitáře modulů na GITu (https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_dev_index.json) no a jako třetí nejjednodušší možnost bych viděl, doplnit do popisu každého modulu jaký jiný modul (dostupný v repozitáři) zvolit v Arduino IDE pro připojení ke konkrétnímu modulu - tohle by všem (zejména začátečníkům) ušetřilo spoustu celkem zbytečného laborování s nastavením Arduino IDE pro daný modul.
5
TB
Tomáš Bajer
Tomáš Bajer
Funguje výborně se 7.5" HINK-E075A01 (640x384)
5
LB
Laurence Bank
Laurence Bank
I'm very pleased with the ESPInk board. As promised, the deep sleep current is quite low and the e-paper boost circuit supports all of the panels I've tested so far. A well-designed board at a great price.
Z
Nabíjecí proud a dostupnost
Zdeněk
Nabíjecí proud a dostupnost
Zdeněk
Dobrý den, plánujete v blízké dově naskladnit V3 s PCB anténou? Dále jsem se chtěl zeptat, zda něco brání zvýšení nabíjecího proudu na 1A? Mohu bez obav vyměnit rezistor nastavující nabíjecí proud? Děkuji.
Odpovědět
Odpovědět
KL
Nabíjecí proud a dostupnost
Konstantin Láska
Nabíjecí proud a dostupnost
Konstantin Láska
Zdravím, v3 finishujeme, Spotřeba ale bude 16-18µA i kvůli S3.
Deska má nabíjecí obvod TP4054, který umí max 0.8A, ale bude se to přehřívat, nedoporučujeme.
T
Pripojenie viac ako 1 senzoru + eInk display (napr. Good Display GDEY075T7 7.5" 800x480)
trizzo
Pripojenie viac ako 1 senzoru + eInk display (napr. Good Display GDEY075T7 7.5" 800x480)
trizzo
Pozravujem,
sice uz nejaky ten cas sa ucim programovat Arduino, ale stale mam rezervy - kym zacnem aj s touto doskou - je mozne pripojit napr. 2 senzory (Laskakit SCD41 a LaskaKit BMP280)? uSup a uSup SPI (druhy konenektor na doske) -> treba nieco specialne, nejaku redukciu, alebo? Alebo to treba nejako priamo na dosku napajkovat?
Dakujem, hned ako dostanem pouzitelnu odpoved, vsetko objednavam :) eInk displej co som mal doteraz, pouzival som ako stavovy displej z home assistent-a (narodeniny, teploty/vlhkosti v izbach, pocasie,.... a pod.), sa po viacerich problemoch a reklamaciach uz natrvalo pokazil (po takmer 2 rokoch....). Takze to chcem vymenit.
Dakujem.
Odpovědět
Odpovědět
S
Stavový displej pro HomeBridge (Homekit)
Slavo
Stavový displej pro HomeBridge (Homekit)
Slavo
Ahoj. Používam Homebridge cez RPi. Vedel by si mi poradit nakonfigurovať sestavu zo stavovým displejom ?
Slavo
MF
Pripojenie viac ako 1 senzoru + eInk display (napr. Good Display GDEY075T7 7.5" 800x480)
Martin Frajdl
Pripojenie viac ako 1 senzoru + eInk display (napr. Good Display GDEY075T7 7.5" 800x480)
Martin Frajdl
Dobrý den, Laskakit SCD41 a LaskaKit BMP280 lze připojit na jednen konektor uŠup. Deska - SCD41 - BMP280. Budou tedy potřeba dva propojovací kabely uŠup.
IB
Arduino IDE
Ivo Burian
Arduino IDE
Ivo Burian
Dobrý večer, prosím, jaký modul z repozitáře Arduino IDE použít? Děkuji moc.
Odpovědět
Odpovědět
J
Naskladnění
Jakub
Naskladnění
Jakub
Dobrý den, kdy se očekává naskladnění (kterékoliv verze)? Děkuji.
Odpovědět
Odpovědět
KL
Naskladnění
Konstantin Láska
Naskladnění
Konstantin Láska
Zdravím, konec příštího týdne.
Z
DRAM segment data does not fit
Zdeněk
DRAM segment data does not fit
Zdeněk
Funguje někomu tato deska včetně wifi za použití knihovny GxEPD2? V ukázkových příkladech je pouze práce se samotným displejem. Jakmile však chci ESP32 připojit na wifi, mám smůlu, protože "region `dram0_0_seg' overflowed by 14536 bytes". Zkoušel jsem celý program co nejvíce ořezat, ale bez úspechu.
Odpovědět
Odpovědět
T
Tomáš
Tomáš
Také jsem na to narazil. Stačilo jen zadat do vyhledávače a řešení se našlo. A je naprosto triviální.
Záleží co máte za displej, ale u většiny stačí nastavit HEIGHT / 2 u definice displeje.
Se můžete mrknout i na zdrojáky živého obrazu, kde je seznam nejpoužívanějších displejů a má to tam ošetřené pro každý displej. Tak si najděte ten svůj a zkopírujte řádek.
I
Igor
Igor
Zděnku, je nutno přepsat knihovnu GxEPD2. Napiš na info7060@gmail.com
Poradím, je to snadný.
MŠ
Michal Ševčík
Michal Ševčík
Hezký den, mělo by to fungovat bez problému i s Wi-Fi i na starší ESPInk desce, firmware Živého Obrazu to tak má a funguje to bez problému napříč různými displeji:
https://github.com/MultiTricker/zivyobraz-fw
Z
Zdeněk
Zdeněk
Zkoumal jsem to poměrně dlouho a pravděpodobně se jedná o nějakou chybu v knihovně GxEPD2. Pokud nastavím prakticky jakýkoliv jiný displej než GxEPD2_750c_Z08 třeba i s vyšším rozlišením (verze HD), tak i se třemi barvami lze kód zkompilovat. U tohoto displeje to nejde. Vycházel jsem z Vašeho kódu na gitu, jen jsem do něj přidal Wifi.h a odpovídající rutinu pro připojení na wifi. Vyzkoušel jsem těch ukázkových kódů víc a všechny se stejným výsledkem.
Z
DRAM segment data does not fit
Zdeněk
DRAM segment data does not fit
Zdeněk
Tak problém se objevuje pouze v případě provozu displeje v režimu tří barev. Bohužel je mimo mé schopnosti to vyřešit, takže zůstanu u černobílého zobrazování.
TG
Odporový dělič na desce v2.6
Tomáš Gajda
Odporový dělič na desce v2.6
Tomáš Gajda
Dobrý den, Prosím, je možné z Vaší strany zkontrolovat odporový dělič na desce v2.6, při vstupním napětí baterie 3,9V naměřím 3,7V na GPIO34. Testovány 3 desky v2.6. U desek v2.5 a v1.2 se stejnou baterií, tedy při vstupním napětím 3,9V naměřím 2,08V. Předem díky.
Odpovědět
Odpovědět
MF
Odporový dělič na desce v2.6
Martin Frajdl
Odporový dělič na desce v2.6
Martin Frajdl
Dobrý den, na základě Vašeho příspěvku jsme zjistili, že na deskách je z výroby chybně osazen rezistor R13. Místo hodnoty 1M je osazen rezistor s hodnotou 10k. Proto ta rozdílná hodnota. Všem postiženým, kteří potřebují měřit napětí baterie v rámci reklamace rezistor vyměníme za správnou hodnotu. Založte nám to tedy jako reklamaci na https://www.laskakit.cz/reklamace/ a po založení dostanete informace, jak se bude postupovat dál.
TG
Dostupnost
Tomáš Gajda
Dostupnost
Tomáš Gajda
Dobrý den,
Prosím, existuje nějaký odhad dostupnosti PCB verze?
Předem děkuji.
Odpovědět
Odpovědět
KL
Dostupnost
Konstantin Láska
Dostupnost
Konstantin Láska
Zdravím, snad tento týden
M
ESPHome meranie baterie
Michal
ESPHome meranie baterie
Michal
Dobry den,
Nikde som nenasiel ako v ESPHome pouzivat meranie napetia baterie.
Pri pouziti kodu dostavam konstantnu hodnotu 1.02 nezavisle na napati baterie
sensor:
- platform: adc
pin: GPIO34
name: "Napätie batérie"
id: natatie_baterie
update_interval: 15s
V komentaroch sa pise o prepojke, ale to malo byt iba do verzie 2 a mal by som mat verziu 2.5 podla toho co je napisane na doske.
Dakujem za pomoc
Odpovědět
Odpovědět
M
Michal
Michal
Treba pridať attenuation: auto
Lebo štandardne esphome meria len interval 0-1v
sensor:
- platform: adc
pin: GPIO34
attenuation: auto
update_interval: 15s
name: "Display BAT level"
filters:
- multiply: 1.769
MF
ESPHome meranie baterie
Martin Frajdl
ESPHome meranie baterie
Martin Frajdl
Dobrý den, s ESPHome Vám bohužel poradit neumíme. Nemáme možnost s ESPHome detailně testovat. Tak snad poradí někdo ze zákazníků, kteří to mají zprovozněné.
D
IPEX anténa plug and play
David
IPEX anténa plug and play
David
Dobrý den,
když zapojím do IPEX konektoru vhodnou anténu, bude vše fungovat plug and play? Nebo budu muset doinstalovat ovladače antény? Děkuji.
Odpovědět
Odpovědět
KL
IPEX anténa plug and play
Konstantin Láska
IPEX anténa plug and play
Konstantin Láska
Ano, plug and play
A
micropython
Anders
micropython
Anders
Dobry den, podporuje board micropython? Dekuji
Odpovědět
Odpovědět
MF
micropython
Martin Frajdl
micropython
Martin Frajdl
Dobrý den, jedná se o standardní ESP32, tak by neměl být problém programovat i v micropythonu.
T
SPIFF paměť
Tom
SPIFF paměť
Tom
Prosím jaký používate nastavení v Arduino IDE pro maximální paměť SPIFF ? 4MB nebo to je víc?
Mam FW BIN soubor 1,2MB a SPIFF data 1,4MB. Přes OTA tam, ale nelze pro nedostatek paměti nahrát novy BIN.
Odpovědět
Odpovědět
MF
SPIFF paměť
Martin Frajdl
SPIFF paměť
Martin Frajdl
Dobrý den, na desce jsou osazeny ESP moduly s flash pamětí 16MB. Můžete tak využít i jiné dostupné schéma rozdělení, které Vám bude více vyhovovat.
M
EspHome konfig
Matus
EspHome konfig
Matus
Dobry den, podarilo sa niekomu rozbehnut espInk s home assistentom a espHome konfiguraciou ?
Mozete pozdielat svoju konfiguraciu ?
Odpovědět
Odpovědět
J
Programator
Jirka
Programator
Jirka
Dobry den,
je potreba k programovani teto desky prikoupit jeste programator, nebo je to mozne pres USB-C ?
Dekuji
Odpovědět
Odpovědět
MF
Programator
Martin Frajdl
Programator
Martin Frajdl
Dobrý den, tato deska má již programátor integrovaný. Stačí tedy jen připojit USB.
MH
Martin Hruška
Martin Hruška
Dobrý den, máte nějaké bližší info o termínu naskladnění.
Odpovědět
Odpovědět
MH
Martin Hruška
Martin Hruška
Dobrý den, máte nějaké bližší info o termínu naskladnění?
P
Petr
Petr
Kdy se ocekava naskladneni? Dekuji
Odpovědět
Odpovědět
KL
Konstantin Láska
Konstantin Láska
Zdravím. otestovali jsem teď prototyp a je OK, objednáváme výrobu, naskladníme za cca 4-5 týdnu.
V
Vladimír
Vladimír
Deska funguje skvěle, používám ji s ESPHome pro zobrazení dat z Home Assisentu.
Jen by mě zajímalo, jde nějak snadno v SW poznat, jestli je deska napájená z připojené baterie, nebo z USB portu?
Odpovědět
Odpovědět
L
E-ink
lukas
E-ink
lukas
Hezký den, jaký E-ink jste k tomu připojil. ESPhome také používám a nevím zda GoodDisplay budou pod ESPhome fungovat. Manuál mluví jen o Waveshare.
MK
Martin Kovář
Martin Kovář
Domnívám se, že by to šlo poznat nepřímo podle naměřeného napětí na integrovaném děliči. Co jsem vypozoroval, tak napětí baterie není nikdy tak vysoké, jako tomu je při připojeném USB.
MF
Martin Frajdl
Martin Frajdl
Dobrý den, sice detailně ESPHome neznáme, ale domníváme se, že úplně jednoduchým způsobem to zjistit nepůjde.
A
Napeti baterie
Adam
Napeti baterie
Adam
E-paper s deskou funguje dobre, nicmene se me nedari merit napeti baterie. Kod z prikladu (ESP32AnalogRead adc;
float vBat = 0.0;adc.attach(34);vBat = adc.readVoltage()*1.769;) vraci nesmyslne nizke hodnoty (0.5-0.52). Baterie je plne nabita a pri zmereni ma 4.2V. V cem by mohl byt problem?
Odpovědět
Odpovědět
TH
Měření napětí ESPink 2.6
Tomáš Holenda
Měření napětí ESPink 2.6
Tomáš Holenda
Jaký je správný postup měření napětí u ESPink 2.6 ? Pokud použiju konstantu 1.769 což je poměř děliče na pinu 34 dostávám se na 3.72V ale multimetrem je napětí 4.12V, nebyl by kousek kódu jak to správně odečíst ?
A
Funguje
Adam
Funguje
Adam
Vyborne, diky, tohle me nejak uniklo. Ted uz vsechno funguje spravne.
MF
Napeti baterie
Martin Frajdl
Napeti baterie
Martin Frajdl
Dobrý den, to vypadá, že nemáte propojenu propojku ADC. U desek do verze 2.0 nebyla z výroby propojena v případě potřeby měření se musela propojit kapkou cínu. Od verze 2.0 je již propojena z výroby.
LH
IPX
Luboš Hurt
IPX
Luboš Hurt
Dobrý den, neplánujete variantu s IPX anténou? Hodila by se mi. :)
Odpovědět
Odpovědět
LH
Luboš Hurt
Luboš Hurt
Paráda, a kdyby mohla být v prodeji, prosím?
KL
IPX
Konstantin Láska
IPX
Konstantin Láska
Zdravím, nová verze bude i s IPEX i s převodníkem s cca stejnou spotřebou ;)
MŽ
Baterie a připojený programátor
Martin Žák
Baterie a připojený programátor
Martin Žák
Dobrý den,
pokud rozumím správně schématu, při připojeném programátoru s vyvedeným napětím 3,3V ba měla být baterie odpojená? Verze PCB 1.2.
Děkuji
Odpovědět
Odpovědět
MF
Baterie a připojený programátor
Martin Frajdl
Baterie a připojený programátor
Martin Frajdl
Dobrý den, při připojení programátoru se baterie odpojovat nemusí. Jen nebude nabíjena.
VW
Pinout e-paper
Vladimír Waas
Pinout e-paper
Vladimír Waas
1.Jaké piny na ESP jsou vyhrazeny pro konektor e-paper? Je to takto? : CS 5, SS 5 ,DC 17, RST 16, BUSY 4
2. FPC Konektor má kontakty nahoře nebo dole?
Odpovědět
Odpovědět
KL
Pinout e-paper
Konstantin Láska
Pinout e-paper
Konstantin Láska
Přidáno do popisu
MF
Pinout e-paper
Martin Frajdl
Pinout e-paper
Martin Frajdl
Dobrý den, jak a kam je na desce co zapojeno zjistíte ve schématu zapojení, které je dostupné na našem GitHubu - https://github.com/LaskaKit/ESPink/tree/main/HW. Odkaz je dostupný také v sekci Související soubory v popisu zboží.
