Freshmatic je velice rozšířený automatický osvěžovač vzduchu od firmy Air Wick, má ale své nevýhody. Jako bastlíři bychom si jej například chtěli připojit k naší IoT síti. To však tento produkt nepodporuje. My jsme si ale poradili!
V tomto článku ti ukážeme, jak si automatizovat tvůj Air Wick (nebo něco jiného?), jak ho připojit k serveru Živého Obrazu, a dokonce ti navrhneme i nějaká kreativní vylepšení.
Hardware
Budeš potřebovat následující hardware:
- Air Wick Freshmatic
- LaskaKit microESP: Tento mikrokontrolér se perfektně vejde do osvěžovače a zároveň je plně kompatibilní se softwarem Live-ON, který využijeme (o Live-ON níže).
- LaskaKit microESP MOSFET Shield: Modul se třemi MOSFETy, které dokáží spínat až 2A. To je víc než dost pro malý motorek ve Freshmaticu.
- Lithium‑ion baterie 1500 mAh: 1500mAh vystačí 3-4 měsíce bez dobíjení.
- Kolíková lišta 2.54mm nízká: Klasická kolíková lišta se sem nehodí kvůli nedostatku místa.
- Vodiče: Pokud ti délka vodičů ve tvém Freshmaticu nevyhovuje.
Software
Napsali jsme si program pro ESP32 - Live-ON ten umožňuje připojení IoT zařízení k serveru služby Živý Obraz, ale bez nutnosti mít připojený displej.
Projekt ZivyObraz.eu nabízí jednoduché vytvoření vlastního informačního displeje založeném na populárních a velmi úsporných ePaper displejích (naše stavebnice). Můžeš si na něm, bez znalosti programování, zobrazit tvůj google/microsoft/apple kalendář, předpověď počasí, zobrazení vlastních dat a spoustu dalšího.
ePaper jako takový je velmi úsporný a na baterie dokáže běžet měsíce (energii odebírá pouze během překreslení) a navíc jej nemusíš aktualizovat pravidelně, ale na základě rozvrhu - během dne častěji, v noci téměř vůbec - a přesně tohle jsme využili ze služby ŽivýObraz a program upravili pro naše potřeby.
Použili jsme tento rozvrh v kombinaci s netradičním(?) využitím - ovládáním osvěžovače vzduchu - tedy automatickým plánováním kdy a jak často osvěžovat.
Složení
- Na github si stáhni Live-ON.
- Program nainstaluj do tvého mikrokontroléru. Není nutné ho nijak upravovat.
Připoj microESP do USB, zmáčkni a drž tlačítko FLASH, stiskni a uvolni tlačítko RESET, poté uvolni i tlačítko FLASH. Teď jsi v bootloader módu a můžeš nahrát program do desky.
- microESP odpoj od PC a napájej na něj kolíkové lišty.

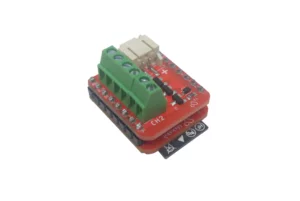

- Na druhou stranu lišty napájej MOSFET shield.
- Očisti vodiče a zaletuj je cínem.
- Vlož pocínované vodiče do terminálu CH2.
- A nakonec připoj baterii. Nám vydržel osvěžovač přes 3 měsíce.
A tímto je hotovo! Nyní jen stačí vše sešroubovat zpět dohromady.
Proč si předělat Freshmatic právě takto?
Možná si říkáš, proč by si člověk přidělával práci s tímto projektem. Je tu hned několik velice dobrých důvodů:
- Možnost dálkového nastavení bez nutnosti náročného programovaní.
- Zapojí se do tvé existující sítě.
- Deep-sleep režim řízený službou ŽivýObraz - šetří energií.
- Možnost monitorování stavu baterie.
- Alternativně lze ještě přidat čidlo - například teploty, vlhkosti, tlaku nebo koncentraci CO2. Připojíš je jednoduše skrze I2C uŠup konektor.
Možná vylepšení
Máš vysoké ambice a chceš si projekt ještě vylepšit? Samozřejmě! My tu máme pro tebe hneď několik nápadů.
- Změna Freshmaticu na celou environmentální stanici.
- Senzor detekce osob – pokud v místnosti nikdo není tak ESP nesepne (Dopplerův radar nebo PIR)
- Počítání aktivací a odeslání upozornění při nízké úrovni baterie osvěžovače vzduchu.
