Panelový PWM regulátor otáček motoru 10,5-55V 30A

Kód: LA230041

4 hodnocení Podrobnosti hodnocení

Značka: LaskaKit_cz

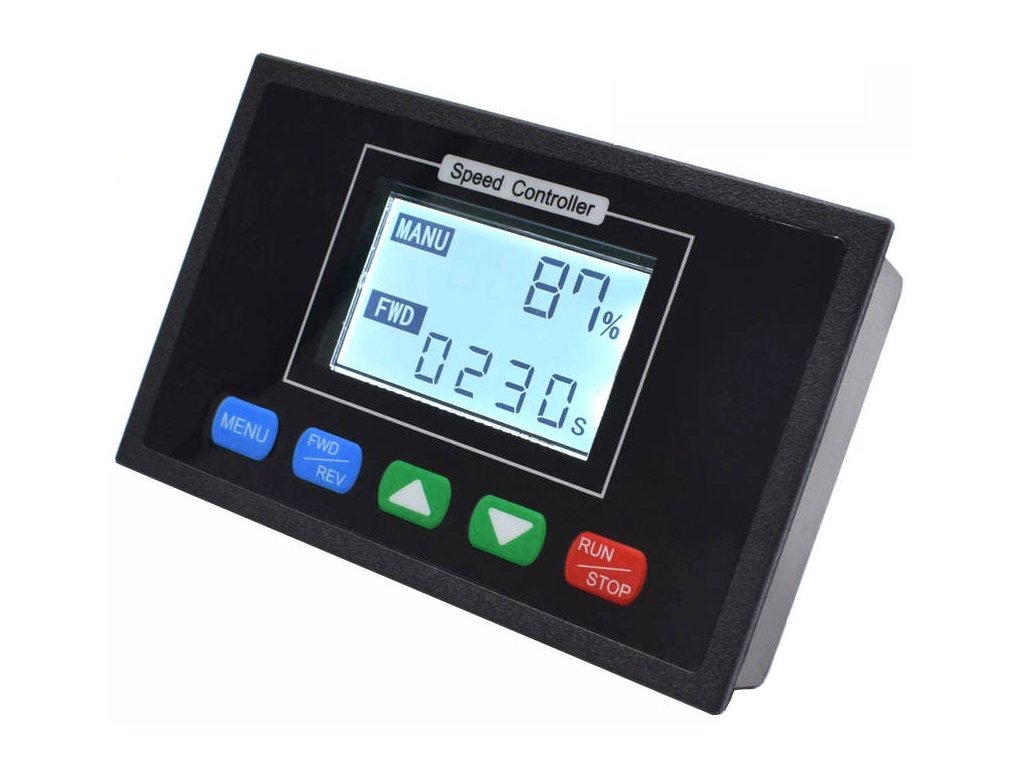

12v24v36v48 40A DC motor speed controller Multi function programmable controller LCD LCD display.jpg Q90.jpg

6675 1 panelovy pwm regulator otacek motoru 10 55v 30a

6675 2 panelovy pwm regulator otacek motoru 10 55v 30a

498 Kč 411,60 Kč bez DPH

(2 ks)

Můžeme doručit do:

Panelový PWM regulátor otáček motoru 10,5-55V 30A s podsvíceným LCD displejem a ovládaný tlačítky.

Detailní informace

Doprava zdarma

do výdejních boxů od 1 400 Kč

30 dní na vrácení

pro registrované

30 dní na vrácení

Pro registrované zákazníky

Doprava zdarma do výdejních boxů

Při objednávce nad 1 400 Kč

Prodejem to nekončí

Reklamace řešíme do 5 dnů

Rychlá expedice

Do 24 hodin

Detailní popis produktu

Inteligentní regulátor stejnosměrných motorů s LCD podsvíceným LCD displejem a ovládaný tlačítky zobrazuje pracovní dobu spuštěného motoru, nastavené procento rychlosti, aktuální režim a otáčení vpřed, nebo vzad. Lze nastavit dobu plynulého startu a zastavení s nastavením horní a dolní meze rychlosti. Modul má dva režimy - manuální a automatický. V automatickém režimu modul spíná motor podle nastavených parametrů - doba spuštění vpřed, doba spuštění vzad a doba nečinnosti. Modul umožňuje i nastavení parametrů akcelerace a decelerace. Lze též nastavit celkovou pracovní dobu.

Regulátor lze použít k regulaci otáček stejnosměrných motorů. Regulátor neobsahuje zpětnou vazbu pro udržení nastavených otáček. K řízení otáček se používá PWM (pulzně šířková modulace) využívající změny šířky proudového impulzu do motoru. Při pulzní regulaci zůstává proud i napětí stejné, ale mění se aktivní doba, kdy prochází proud motorem. Motor takto regulovaný má pak stejnou sílu v celém rozsahu otáček.

Specifikace:

Napájecí napětí: 10,5-55V DC
Spínaný proud: 30A, špička 40A
Rozsah regulace: 0-100% změnou šířky impulsu
Kmitočet PWM regulace: 20kHz
Rozměry modulu: 136x89x37mm
Rozměry otvoru v panelu: 129x81,5mm
Tloušťka materiálu panelu: max. 3mm
Váha modulu: 172g.

Součástí dodávky:

1ks Panelový PWM regulátor otáček motoru 10,5-55V 30A

Poznámka:

Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.

Doplňkové parametry

Kategorie:	Elektronika a příslušenství
Záruka:	2 roky
Hmotnost:	0.172 kg

Zobrazit všechny podobné produkty

Návod ke stažení (139.2 kB)

Hodnocení produktu

4 hodnocení

Zanechte hodnocení

Jméno

E-mail

Komentář

Jak byste ohodnotili tento produkt? Vyberte od 1 do 5 hvězdiček, kde 1 je nejhorší a 5 nejlepší hodnocení.

Vložením hodnocení souhlasíte s podmínkami ochrany osobních údajů

Jaroslav Stopa 2.7.2023

Všechno v pořádku. Funguje, dělá to co potřebuju 👍

Robert Roganský 9.3.2023

Fajn regulátor, výborné funkcie nastavenia času rozbehu a zastavenia.. Trochu hlučné tlačítka.. ale za tú cenu.. OK.

ŠP

Štefan Palkovič 18.11.2021

Zdravím, produkt prišiel podľa objednávky v poriadku a na čas tak ako bolo deklarované v ponuke. Vrele obchod doporučujem.

Zdeněk Jančí 11.9.2021

Diskuze

Dotaz na regulovaný motor. Radim 1.10.2026 04:07

Dobrý den, já bych se chtěl zeptat, jaké napětí vlastně jde až do motoru, když regulátor spíná při 15 kHz? Jde tam tepavé PWM napětí 15 KHz nebo už usměrněné a vyhlazené napětí svou velikostí odpovídající spínanému poměru PWM, jako tomu je u úplných regulátorů PWM? Pokud tam jde PWM tepavé napětí, pro jaké stejnosměrné motory je vlastně regulátor určen? Když běžné stejnosměrné motorky se pro střídavý tepavý proud doporučuje ovládat PWM na kmitočtu od asi 1 až maximálně do 5 kHz, při vyšších kmitočtech PWM se má už nepříznivě projevovat indukčnost motorků a ty tak při tak vysokých kmitočtech ztrácejí výkon. Děkuji.

Dotaz na regulovaný motor. Martin Frajdl 1.10.2026 09:39

Dobrý den, na svorky motoru jde skutečně pulzní (obdélníkové) napětí o frekvenci 20 kHz(údaj 15kHz nebyl správný, v popisu jsem opravil). Výstup regulátoru není filtrován LC filtrem na stejnosměrné napětí, což je u regulátorů motorů standard. Filtr by byl rozměrný, ztrátový a zbytečný. Rozhodující pro motor ale není tvar napětí, ale proud, a ten je díky indukčnosti vinutí prakticky stejnosměrný. Indukčnost brání rychlým změnám proudu. Během sepnutí proud narůstá, během vypnutí teče dál přes nulovou diodu (resp. přes spínací tranzistory), takže nepřerušeně protéká motorem. Motor se pak chová, jako by byl napájen střední hodnotou napětí U_stř = střída × U_nap. Výsledek je tedy fakticky stejný jako u „vyhlazeného“ regulátoru. Čím vyšší je frekvence PWM, tím menší je zvlnění proudu (ΔI ≈ U / (4·L·f)). To znamená: nižší ztráty ve vinutí a menší ohřev motoru, klidnější chod bez pulzací momentu, žádné pískání, protože 20 kHz je na hranici slyšitelnosti. Při 1–5 kHz motor slyšitelně píská. Doporučení 1–5 kHz pochází hlavně ze starších, pomalých budičů (např. L298), které vyšší frekvence nezvládaly bez velkých spínacích ztrát. Pro samotný motor to omezení není. Indukčnost motoru při vyšší frekvenci výkon nesnižuje, protože výkon je dán střední hodnotou napětí a proudu, ne frekvencí. Problém by nastal jen u regulátoru bez cesty pro nulový proud (bez nulové diody), ten ale není tento případ. Regulátor je tedy určen pro běžné kartáčové stejnosměrné motory s permanentními magnety v uvedeném rozsahu napětí a proudu. Jedinou výjimkou jsou bezželezné (coreless) mikromotorky s velmi malou indukčností, u kterých je zvlnění proudu větší. I pro ně je ale vyšší frekvence spíš výhodou než nevýhodou.

Vadí mi úsporný režim jinak ok Tomáš Holenda 9.4.2025 09:28

Nejde nějak vypnout ten úsporný režim kdy se vypne podsvícení a pak již regulátor nereaguje na první kliknutí na zastavení ?

Juraj 23.4.2022 22:46

Dobry den. Mozem tento regulator pouzit na DC motor 300W? Dakujem

Návod Martin Kohout 16.12.2021 18:25

Dobrý den. Také bych se připojil k prosbě o návod.

regulátor pro pračkový komutátorový motor miloslav navrátil 17.2.2022 19:26

Jde tento regulátor použít na tento pračkový motor.

Návod Martin Frajdl 17.12.2021 11:50

Dobrý den, návod jsme přidali do sekce Související soubory.

Manuál David 10.12.2021 23:50

Dobrý den, zakoupil jsem si u vás tento regulátor. A chtěl jsem se zeptat jestli k máte k dispozici návod. Parametry jsou označené pouze číslem. Děkuji za odpověď.

Napájecí napětí Milan 16.11.2022 22:17

Dobrý den, vyzkoušel jsem regulátor s malinkým motorkem (12V) na dolní mezi napájecího napětí. Při 10V (kontrolováno zkalibrovaným multimetrem Fluke 179) nelze přepnout do opačného směru otáčení, vnitřní relé nepřepne, celý displej zhasne, zdroj přešel do proudového režimu (motorek bere cca 150mA, nastaveno omezení na 0,5A, na víc jsem neměl odvahu, aby něco neshořelo) a je nutné regulátor vypnout. Při 10,1V už vše funguje tak, jak má. Tak jen, aby někdo nebyl překvapený. No a ten návod by si taky zasloužil trochu inovace, resp. doplnění, ev. jazykové úpravy. Návod nikdy nelze překládat slovo od slova, doslova:-). Vždycky se musí najít v češtině takové výrazy, aby z textu bylo pochopitelné co se stane, co se ovládá apod. Čas zastavení? Nebylo by lépe pochopitelné třeba doba prodlevy mezi změnou směru otáčení nebo prostě jen prodleva mezi reverzací, když už to má znít "odborně"? Např. při zadávání parametrů 7 - 9 se přepíná tlačítkem FWD/REV nastavování hodin, minut a sekund. Jinak se může stát, že místo sekund naprogramujete hodiny. Vpravo nahoře jsou hodiny, dole potom minuty a sekundy. O tom, že se to dá přepínat ale v návodu není ani slovo. Vím, že většina bastlířů na to dojde sama a rychle, ale nejsou všichni zdatní a pak by se trápili...
