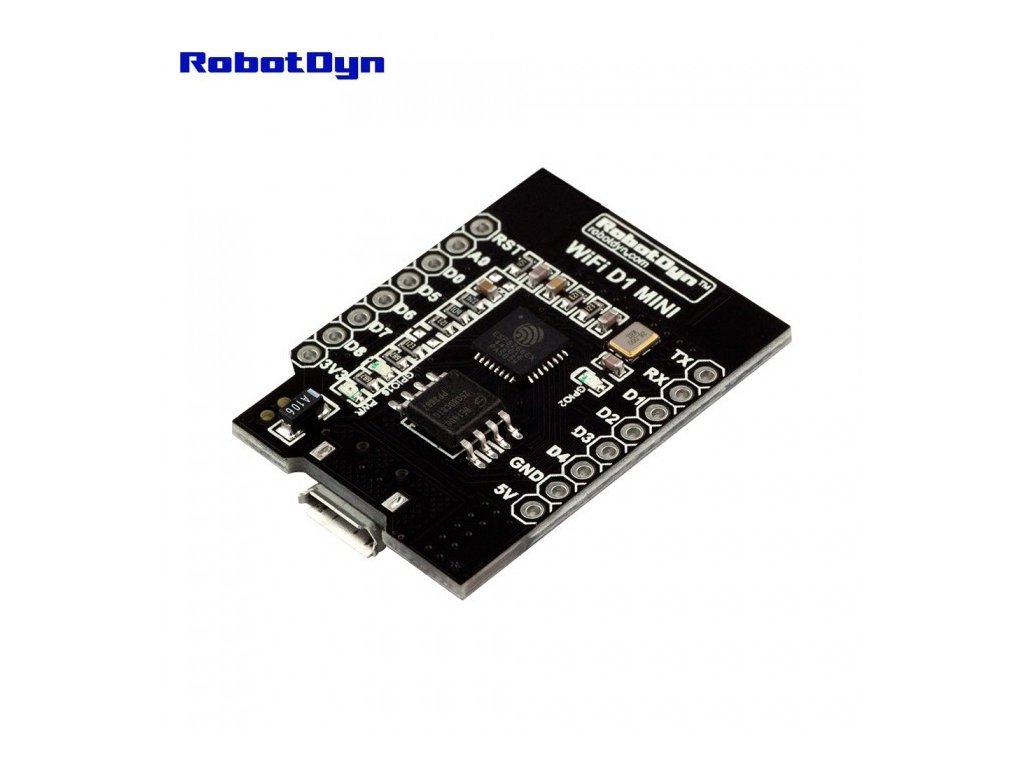

RobotDyn ESP8266 D1 Mini WeMos 32Mb WiFi CH340

Detailní popis produktu

RobotDyn ESP8266 D1 Mini WeMos 32Mb WiFi CH340

Wemos D1 Mini je Wifi vývojová breadbord kompatibilní deska, založená na ESP8266.

Deska je kompatibilní s Arduino IDE a s NodeMCU. Návody v angl. lze nalézt v sekci zdrojů níže.

Všechny I/O piny mají přerušení, PWM, I2C a 1-Wire , mimo pin D0.

Deska je dodávána se třemi různými sadami pinů: dlouhý pin - samice, standardní pin - samice a pinů - samec. My máme nejraději hlavičky dlouhý pin- samice, protože umožní připojit desku do breadboardu a zároveň mohou být hlavičky - samice na vrchní straně desky.

Deska má USB Micro konektor a USB pro sériový (UART) převodník, takže je jednoduché tuto desku připojit ke svému počítači pomocí USB Micro kabelu.

Specifikace:

Mikrokontrolér	ESP8266
USB - Serial Převodník	CH340G
Digitální I/O Piny	11
Analogové Vstupy	1
Flash	32megabit
Rozměry
Délka	34.2mm
Šířka	25.6mm
Výška	7mm
Váha	8.26g

WeMos Pin	Funkce	ESP8266 Pin
TX	TXD	TXD
RX	RXD	RXD
A0	Analogový vstup	A0
D0	I/O	GPIO16
D1	I/O, SCL	GPIO5
D2	I/O, SDA	GPIO4
D3	I/O, 10k pull-up	GPIO0
D4	I/O, 10k pull-up, LED	GPIO2
D5	I/O, SCK	GPIO14
D6	I/O, MISO	GPIO12
D7	I/O, MOSI	GPIO13
D8	I/O, 10k pull-down, SS	GPIO15
G	Země	GND
5V	5V
3V3	3.3V	3.3V
RST	Reset	RST

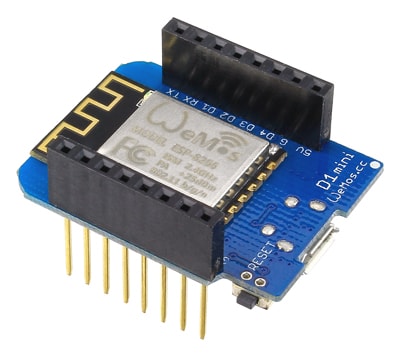

Dlouhý pin - samice

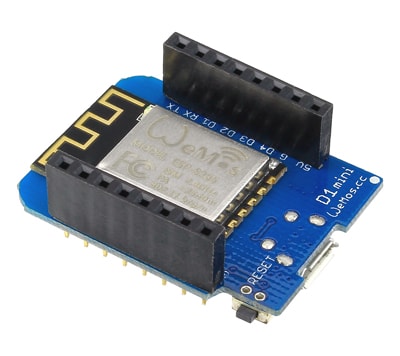

Standardní pin - samice

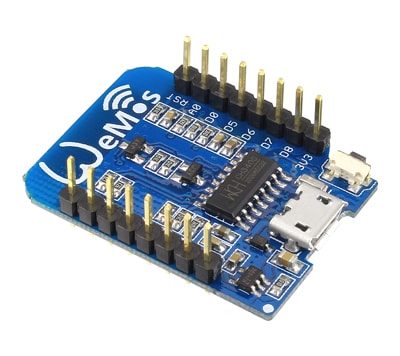

Pin - samec.

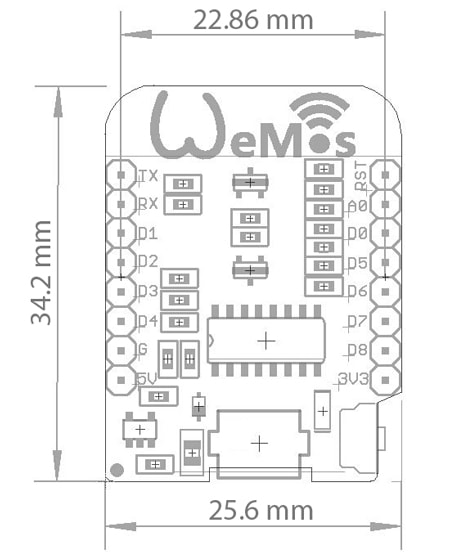

Rozměry

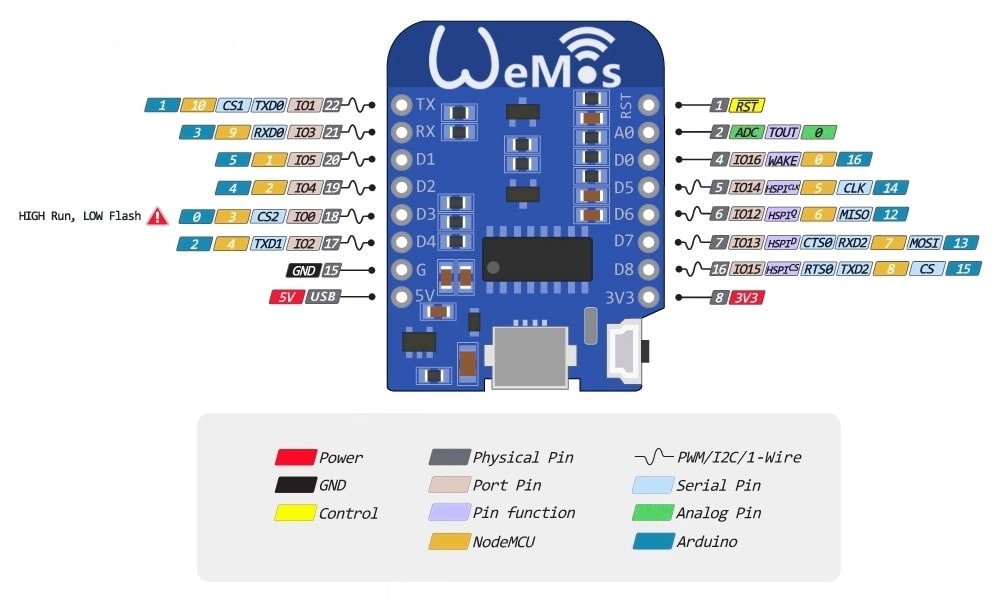

Piny
