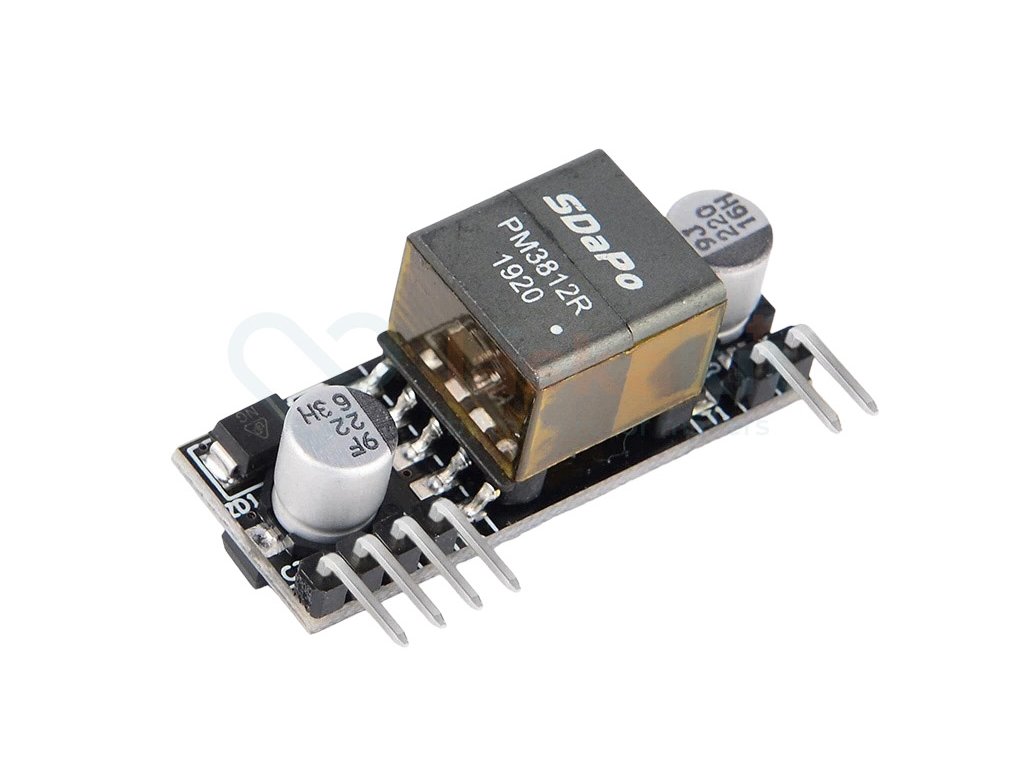

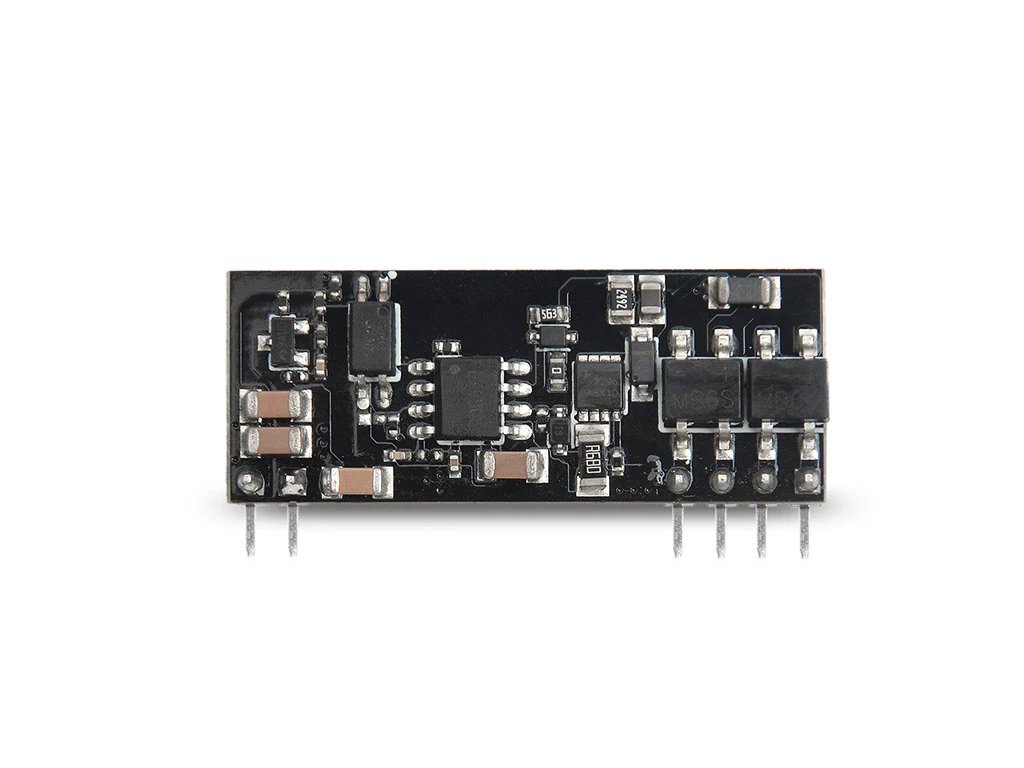

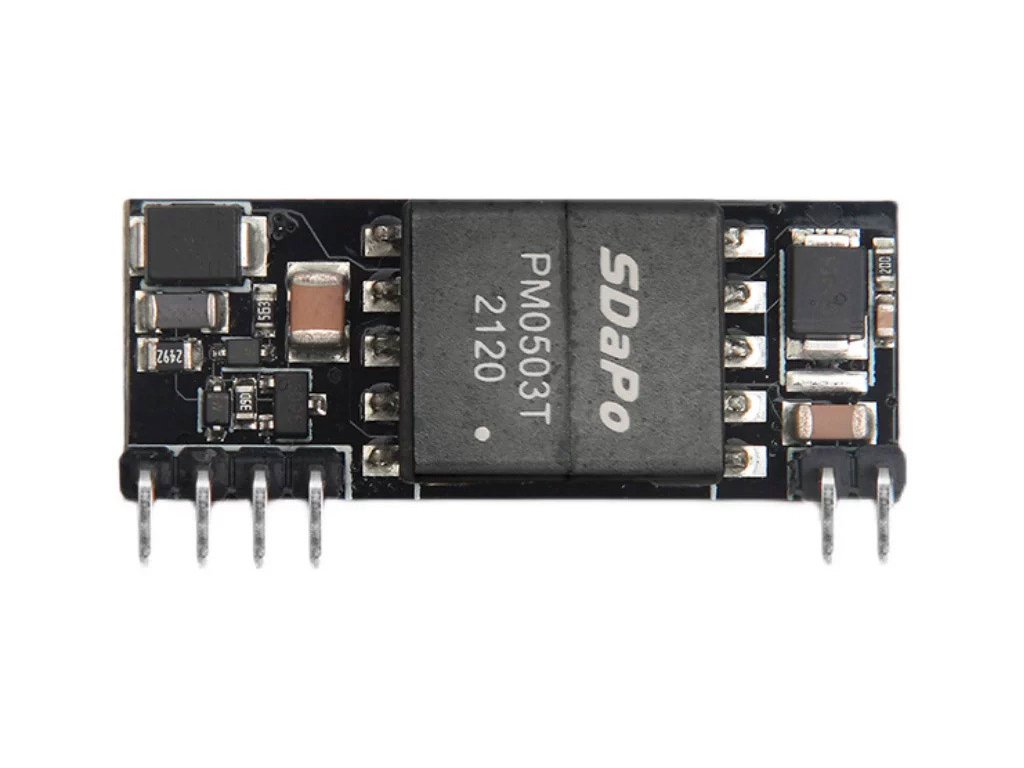

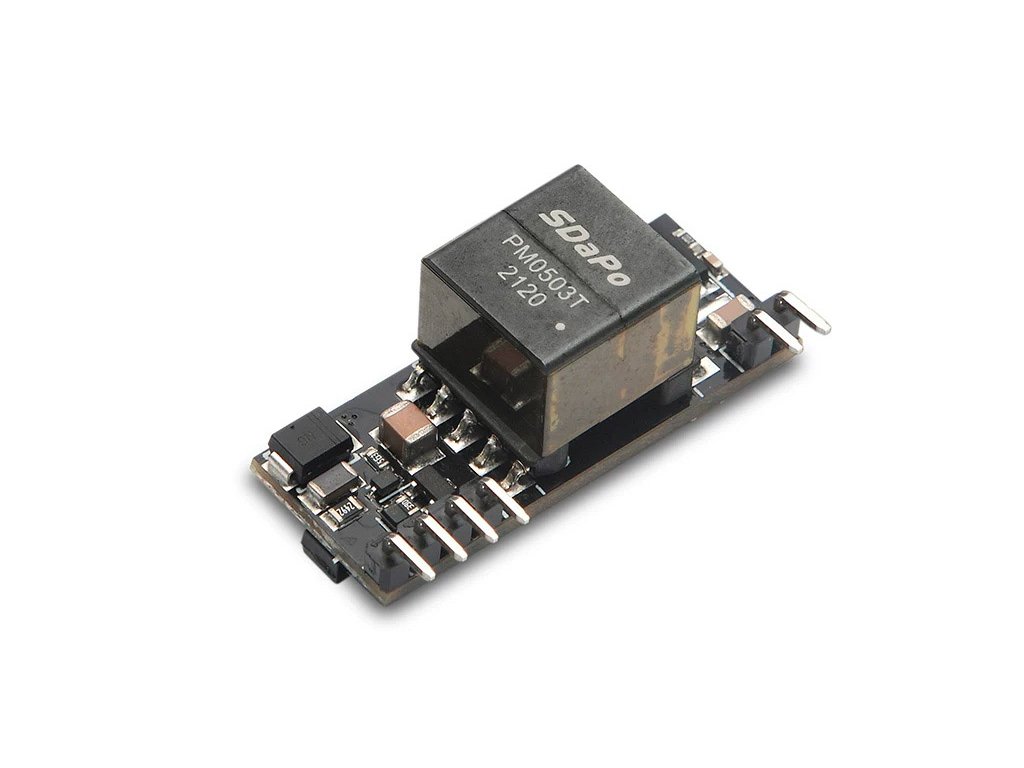

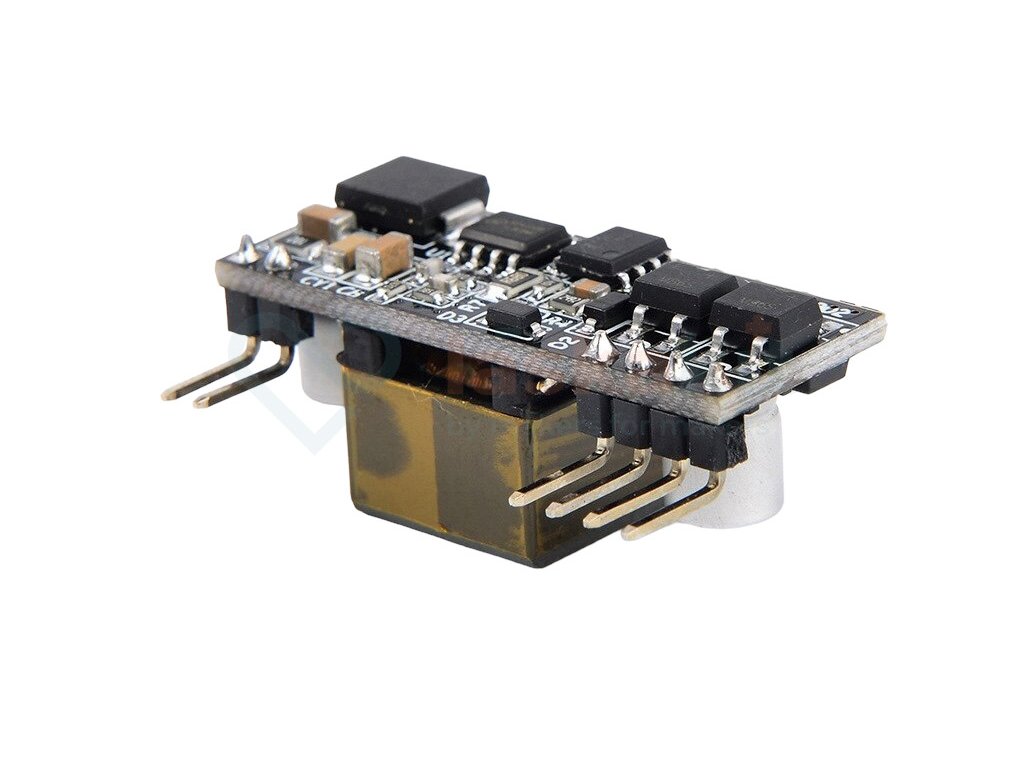

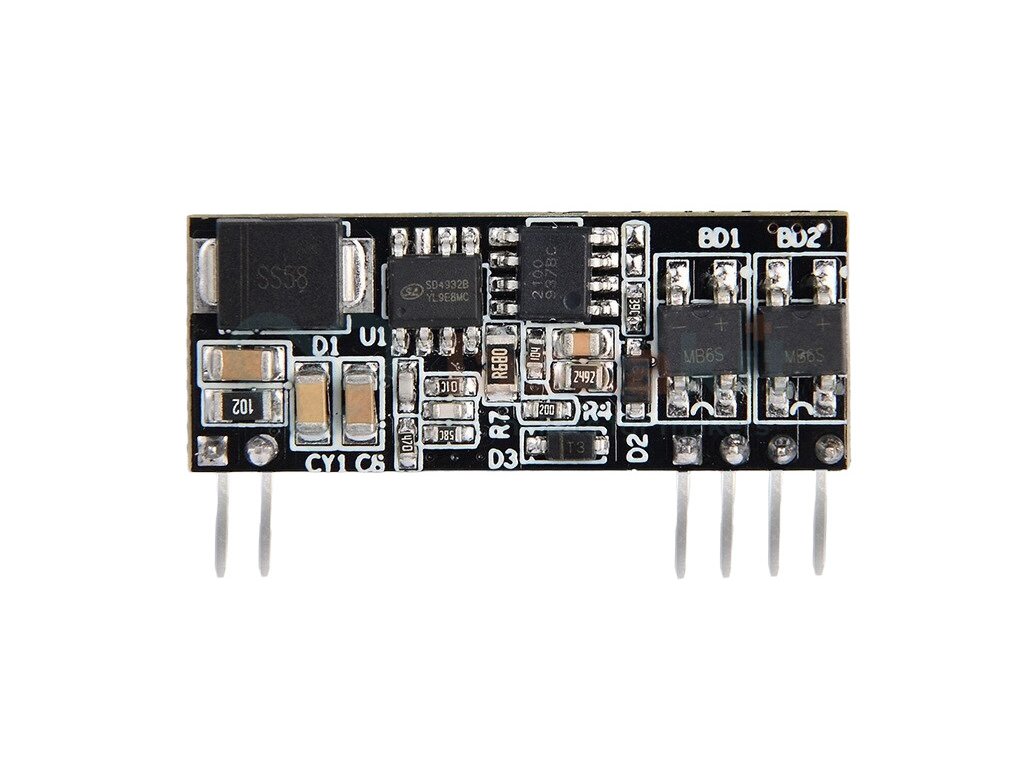

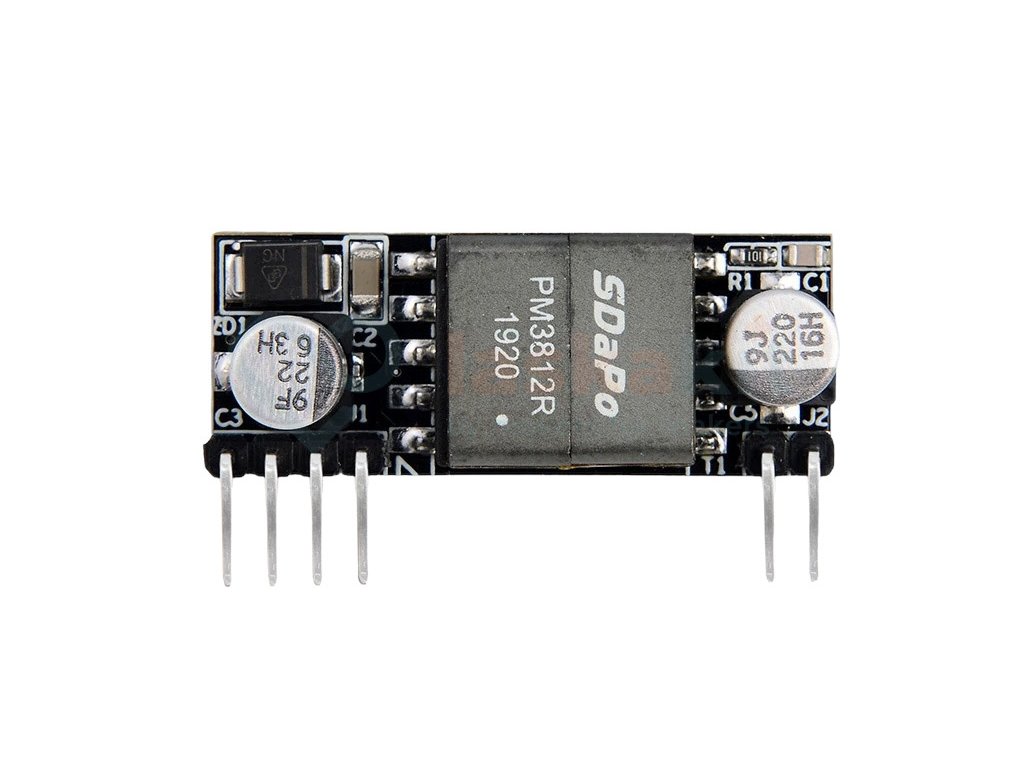

SDaPo DP1435 PoE modul IEEE 802.3af 5V 2.4A

Kód: LA122000A
198 Kč 163,60 Kč bez DPH
Skladem (81 ks)
Můžeme doručit do:
24.6.2024

SDaPo DP1435 PoE modul IEEE 802.3af 5V 2.4A

Detailní informace

Doprava zdarma
Doprava zdarma
od 2000 Kč
Vrácení zboží
30 dní na vrácení
pro registrované
30 dní na vrácení
30 dní na vrácení
Pro registrované zákazníky
Doprava zdarma
Doprava zdarma
Pro objednávky od 2.000 Kč
Prodejem to nekončí
Prodejem to nekončí
Reklamace řešíme do 5 dnů
Rychlá expedice
Rychlá expedice
Do 24 hodin

Detailní popis produktu

Aktivní PoE modul pro napájení různých zařízení pomocí rozvodů LAN sítí pomocí USB-C konektoru. Vhodný pro napájení Raspberry Pi 4.

Specifikace:

  • Vstupní napětí: DC 37-57V
  • Norma PoE: IEEE 802.3af
  • Výstupní napětí: 5V
  • Výstupní proud: 2.4A (max)
  • Použitelné pro 10/100/1000M síť
  • Ochrana proti zkratu, přetížení a tepelná ochrana
  • Programovatelná klasifikace (výchozí: Třída 0)
  • Galvanické oddělení, 1500V izolace (ze vstupu na výstup).
  • Rozměry: 35.6x16.2x14mm

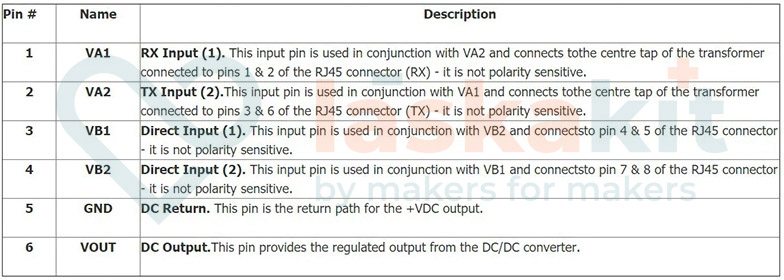

DP1435-pinout

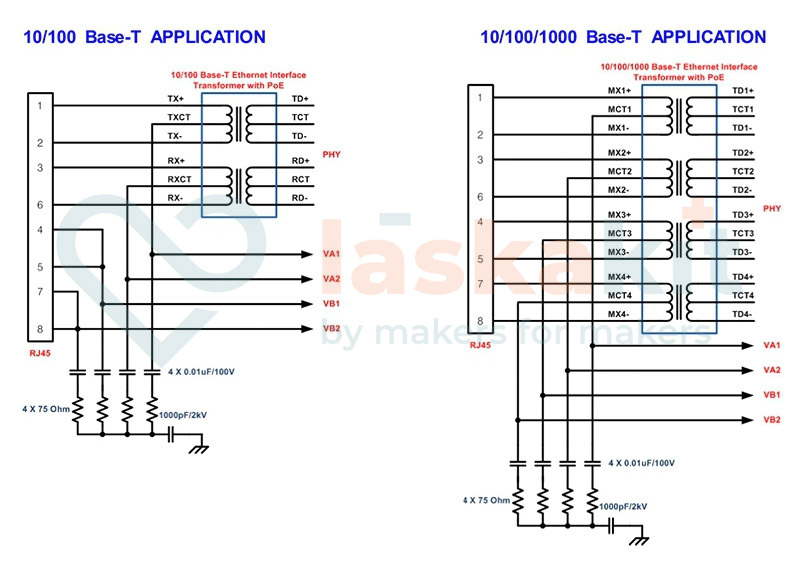

DP1435-con

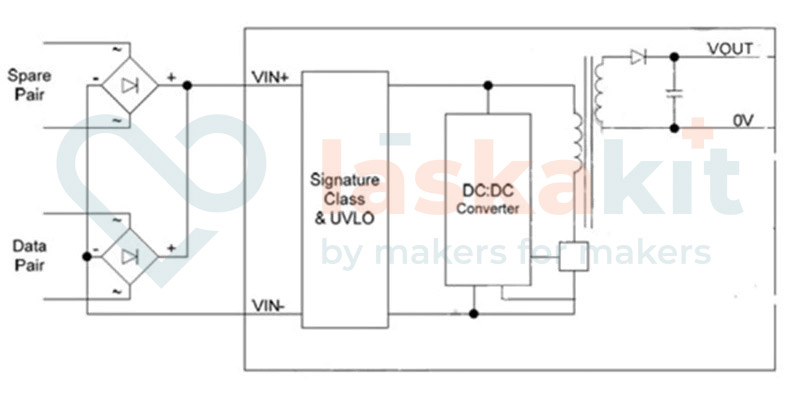

DP1435-con1

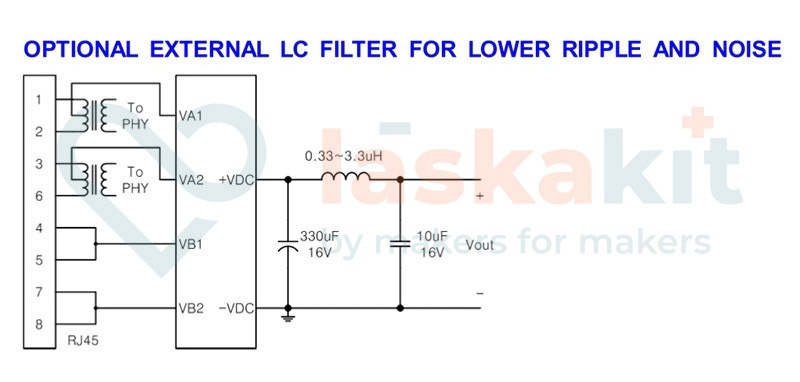

DP1435-filt

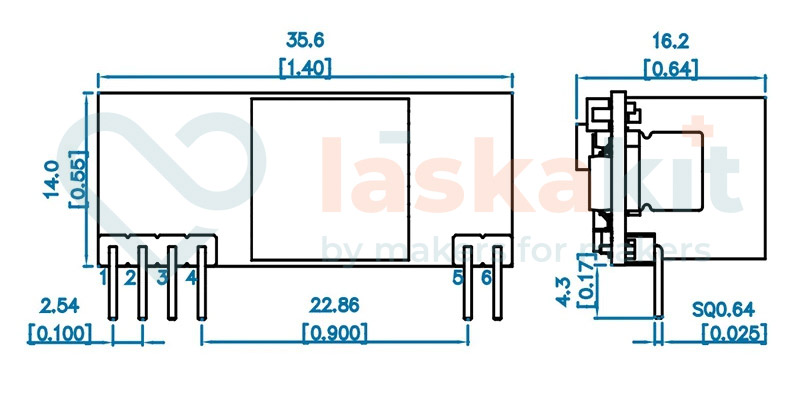

DP1435-dim

Součásti dodávky:

  • 1ks SDaPo DP1435 PoE modul IEEE 802.3af 5V 2.4A

Poznámka:

  • Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
  • Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.

Doplňkové parametry

Kategorie: Step-down měniče
Záruka: 2 roky
Hmotnost: 0.011 kg
Výstupní napětí fixní: 5V
Výstupní proud max.: 1-3A
Funkce Konstantní proud: ne
Vstupní napětí max.: 40-60V
Vstupní napětí min.: 8-37V
Výstupní napětí min.: 3-5V
Max. Výkon: 5-12W

Buďte první, kdo napíše příspěvek k této položce.

Nevyplňujte toto pole:
Nevyplňujte toto pole:
P Avatar autora Zapojení k RJ45 28.8.2023 13:16
Omlouvám se za hloupý dotaz. Koupil jsem tento modul, ale z přiložených schémat mi není úplně jasné zapojení vzhledem k RJ45 konektoru. Uvažuji konektory obejít a připájet to napřímo k UTP kabelu, ale není mi jasné co přesně zapojit k pinům 1234, které žíly (páry)? Děkuji za nakopnutí.
Odpovědět
MK Avatar autora 17.2.2024 01:20
1+2, 3+6, 4+5, 7+8 Normálně bývají vyvedené středy traf, ale pokud není potřeba i datovat... "očuchání" ze strany switche spočívá pro af jen v zjištění zda je správná hodnota rezistoru na modulu Pokud bude odběr ze switche alespoň 10mA tak by to mělo fungovat = nikde v normě není specifikováno do jaké doby od zahájení napájení by měla začít datová komunikace na portu, nevylučuji že některý switch by něco takového mohl vyžadovat.
Avatar autora Uvaha 21.9.2023 15:25
Rekl bych, ze je to mysleno pro nejake zarizeni co bude komunikovat i pres LAN a chces ho napajet po PoE. Ta komunikace je klicova, pro ziskani proudu i z vodicu na kterych se komunikuje. Nektere PoE switche nepusti proud dokud si neocuchaji koncove zarizeni. U nekterych vyrobcu se da nastavit na portu pasivni mod (24V), Pak by se melo dat vyuzit jen ty nedatove draty (4,5 na VB1 a 7,8 na VB2) a jeste dodelat ty kondenzatory a rezistory k zemi, ale to nevim k cemu to je (asi na odruseni spicek pri zapnuti). Ber toto jen jako uvahu, ne navod.
