Step-down regulovatelný měnič DP30V5A-L 0-32V, 0-5,1A

Kód: LA122001
478 Kč 395 Kč bez DPH
Skladem (4 ks)
Můžeme doručit do:
12.10.2022

STEP-DOWN regulovatelný napájecí měnič 0-32V, 0-5.1A. Regulace napětí a proudu!

Detailní informace

Doprava zdarma
Doprava zdarma
od 2000 Kč
30 dní na vrácení
30 dní na vrácení
pro registrované
30 dní na vrácení
30 dní na vrácení
Pro registrované zákazníky
Doprava zdarma
Doprava zdarma
Pro objednávky od 2.000 Kč
Prodejem to nekončí
Prodejem to nekončí
Reklamace řešíme do 5 dnů
Rychlá expedice
Rychlá expedice
Do 24 hodin

Detailní popis produktu

STEP-DOWN regulovatelný napájecí měnič 0-32V, 0-5.1A.

Regulace napětí a proudu! Udělej svůj laboratorní zdroj, je to jednoduché!

Instrukce:

  • Zapnutí - Vypnutí: stiskni tlačítko ON/OFF jednou pro zapnutí - vypnutí v jakémkoliv stavu; když stiskneš tlačítko znovu, stav se změní. Když vypneš, na displeji se zobrazí OFF
  • Nastavení výstupního napětí a proudu: Krátkým stisknutím SET začne LED displej blikat. Můžeš stisknout dvě tlačítka („-/IN“ a „+/OUT“ zleva od displeje) ke zvýšení nebo snížení hodnoty. Stiskni tlačítko SET krátce znovu, tím změníš nastavitelnou hodnotu 0.01V na 0,1V 1V na 0,01A do 0,1A až 1A. Tlačítkem („-/IN“ a „+/OUT“ zleva od displeje) hodnotu zvýšíš nebo snížíš. Pokud nestiskneš tlačítko SET, nastavení bude automaticky ukončeno po 6 vteřinách a aktuální nastavená hodnota se automaticky uloží.
  • Vstup a výstup Přepínaní displeje: Pokud nejsi v režimu SET, můžeš stisknout dvě tlačítka („-/IN“ a „+/OUT“ zleva od displeje) k přepnutí zobrazení displeje mezi aktuálním vstupním napětím a aktuálním výstupním napětím. Pokud ukazuje vstupní napětí, svítí LED označená "IN"; pokud ukazuje výstupní napětí, svítí LED označená "OUT".
  • CC a CV indikace: Když je modul ve stavu konstantního napětí (CV) nebo konstantního proudu (CC), CC nebo CV LED svítí.
  • Výstupní proud, kalibrace: Ve stavu bez zatížení drž stisknuté tlačítko SET, než displej začne blikat. Pokud displej zablikal, kalibrace je hotová. Potom můžeš uvolnit tlačítko SET.
  • Nastavené hodnoty se ukládají automaticky: Za provozu se nastavené hodnoty automaticky ukládají. Při dalším zapnutí budeš mít poslední nastavené napětí a proud uložené.

Specifikace:

  • vstupní napětí: 6-40.00V
  • výstupní napětí: 0V-32.00V (0.01V plynule regulovatelné). Max bude o jeden volt menši jak vstupní napětí
  • výstupní proud: 0-5.100A (0.001A plynule regulovatelné)
  • výstupní výkon max: 160W
  • výstupní napětí přesnost: ± (0.5% + 1 znaky)
  • výstupní proud přesnost: ± (1% + 3 znaky)
  • ripple Wave (full load 40v to 32V/5A): kolem 100 mV VPP
  • účinnost: 96%
  • rozměry: 85 x 58 x 31mm
  • váha: 66g

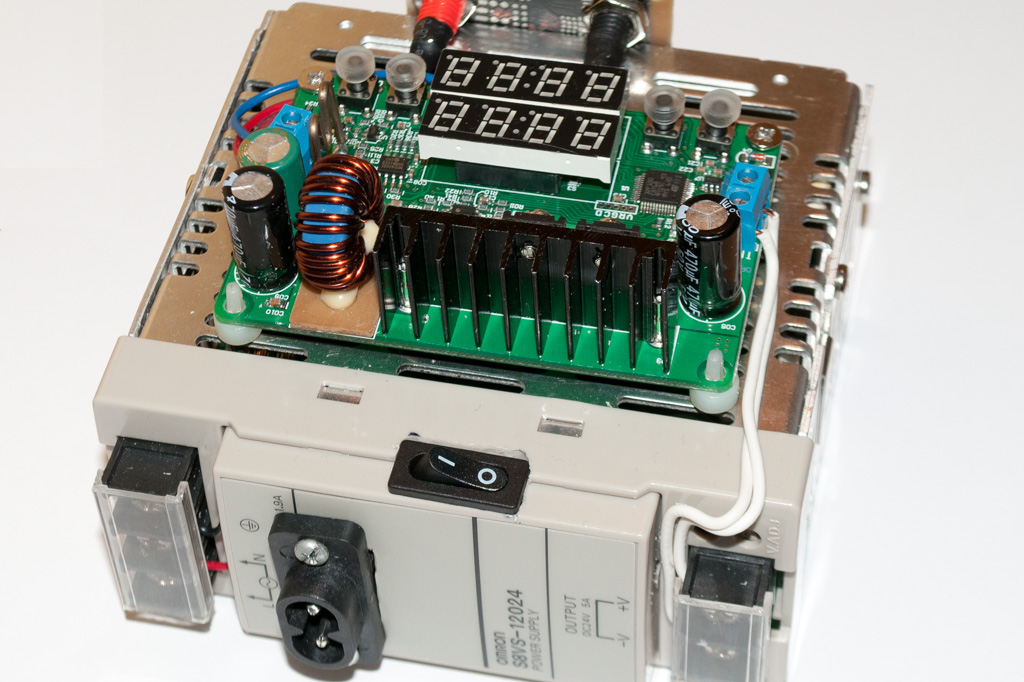

Příklad použití


Součástí dodávky:

  • 1ks  STEP-DOWN regulovatelný napájecí měnič DP30V5A-L

Poznámka:

  • Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
  • Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
  • Při práci s vysokým proudem je nutné zajistit odvod tepla.

Doplňkové parametry

Kategorie: Step-down měniče
Záruka: 2 roky
Hmotnost: 0.074 kg
Výstupní proud max.: 3-9A
Funkce Konstantní proud: Ano
Vstupní napětí max.: 40-60V
Vstupní napětí min.: 4-7V
Výstupní napětí max.: 30-50V
Výstupní napětí min.: 0-1V
Max. Výkon: 100-200W
Nejmenší rozdyl napětí: 1V
5
4x
4
0x
3
0x
2
0x
1
0x
Nevyplňujte toto pole:
5
AN Avatar autora | 9.3.2022
Zatím jsem jen vyzkoušel - modul funguje. I provedení - kvalita pájení je slušná. Na osazení v trvalém provozu pracuji :-)
5
JD Avatar autora | 8.2.2022
Regulace napětí a proudu tlačítky a zobrazení nap. a proudu LED displejem perfektní. Jsem s modulem nadšen.
5
RS Avatar autora | 9.9.2020
Pro vývoj a testování jsou takové moduly velkým přínosem. Jsem spokojen, jako i s dalšími produkty, které u vás nakupuji.
5
MK Avatar autora | 27.10.2019
Velice spokojen s produktem a komunikací obchodu.
Nevyplňujte toto pole:
H Avatar autora Přepnutí CV a CC 5.6.2022 10:49
Dobrý den. Lze nějak ručně přepnout režim CV a CC, nebo se vše děje automaticky?? Dekuji.
Odpovědět
MF Avatar autora Přepnutí CV a CC 6.6.2022 09:24
Dobrý den, přepínání režimů se děje automaticky.
DV Avatar autora Maximální vstupní napětí 18.2.2022 16:21
Dobrý den, když ve specifikaci píšete, že maximální vstupní napětí je 40VDC, tak to opravdu znamená limit a z toho vyplývá, že napájení tohoto měniče není možné ze "standardnějšího" napětí 48V? (které je možné získat z většího množství běžně dostupných zdrojů) Děkuji předem za odpověď
Odpovědět
MF Avatar autora Maximální vstupní napětí 21.2.2022 10:16
Dobrý den, ano to je maximální vstupní napětí. Nedá se předpokládat, že by měnič vydržel napětí vyšší.
