Tester článků a baterií ZB2L3 - měřič kapacity do 9999Ah
Kód: LA240098Související produkty
Detailní popis produktu
Modul změří kapacitu článku nebo baterie s napětím 1-15V pomocí měření času, vybíjecího proudu a svorkového napětí. Údaje o aktuálně naměřené kapacitě, odebíraném proudu a svorkovém napětí se v průběhu měření postupně zobrazují na displeji až do nastavené hodnoty koncového napětí. Poté modul odpojí článek nebo baterii od zátěže a zobrazí její kapacitu. Možnost korekce koncového napětí nebo kalibrace měřeného napětí a vybíjecího proudu.
Specifikace:
- Napájení: 4,5-6V/70mA (vstup micro USB)
- Napětí měřeného článku nebo baterie: 1-15V, rozlišení 0,01V
- Koncové vypínací napětí: 0,5-11V, přesnost +-0,1V
- Vybíjecí proud max. 3A, rozlišení 0,001A
- Mximalní měřená kapacita: 9999Ah
- Rozměry 50x37mm
Návod:
- Připoj měřený článek nebo baterii, vybíjecí odpor apoté napájení modulu (micro USB). Na displeji se zobrazí svorkové napětí akumulátoru.
- Tlačítky + a - uprav koncové vypínací napětí, kdy modul odpojí zátěž od baterie. Pro články Li-Ion nebo LiPol nastav 2.7V (přednastaveno 2.5V), popř. násobky tohoto napětí, pro 12V olověnou baterii 10.8V (přednastaveno 9V) . Potvrď tlačítkem OK.
- Nyní se začne načítat naměřená kapacita a postupně se rovněž zobrazují hodnoty aktuálního odebíraného proudu a svorkového napětí. Po dosažení koncového napětí se odpojí akumulátor od zátěže a na displeji bliká hodnota naměřené kapacity. Stiskem OK se kapacita zobrazí trvale a dalším stiskem OK se modul resetuje a je v pohotovosti pro případné další měření.
- Vybíjecí odpor se určuje s ohledem na jmenovité napětí a kapacitu měřené baterie. Pro Li-Ion článek 18650 je vhodný odpor 3.6-7.5Ω (vybíjecí proud 0.5-1A), pro 12V olověnou baterii s kapacitou 10-40Ah odpor 4-5Ω.(vybíjecí proud 3A). Přesná velikost odporu však nemá na správné měřenímodulu vliv, má vliv jen na provozní podmínky při vybíjení.
Chybová hlášení:
- ERR1: napětí baterie je vyšší, než 15V
- ERR2: napětí baterie je nižší, než přednastavené koncové vypínací napětí
- ERR3: svorkové napětí klesá příliš rychle (vadná baterie nebo velký vybíjecí proud)
- ERR4: Vybíjecí proud je vyšší, než 3,1A - zvyšte hodnotu vybíjecího odporu
Kalibrace:
pokud je k dispozici přesné kalibrační napětí 10,0000V nebo přesný A-metr s rozsahem 2A, můžete modul zkalibrovat pro přesnější měření. Do módu kalibrace vstoupíte současným stiskem všech tří tlačítek.Poté se automaticky spustí test, dlouhým stiskem tlačítka OK je možno korigovat údaj na displeji.
Součástí dodávky:

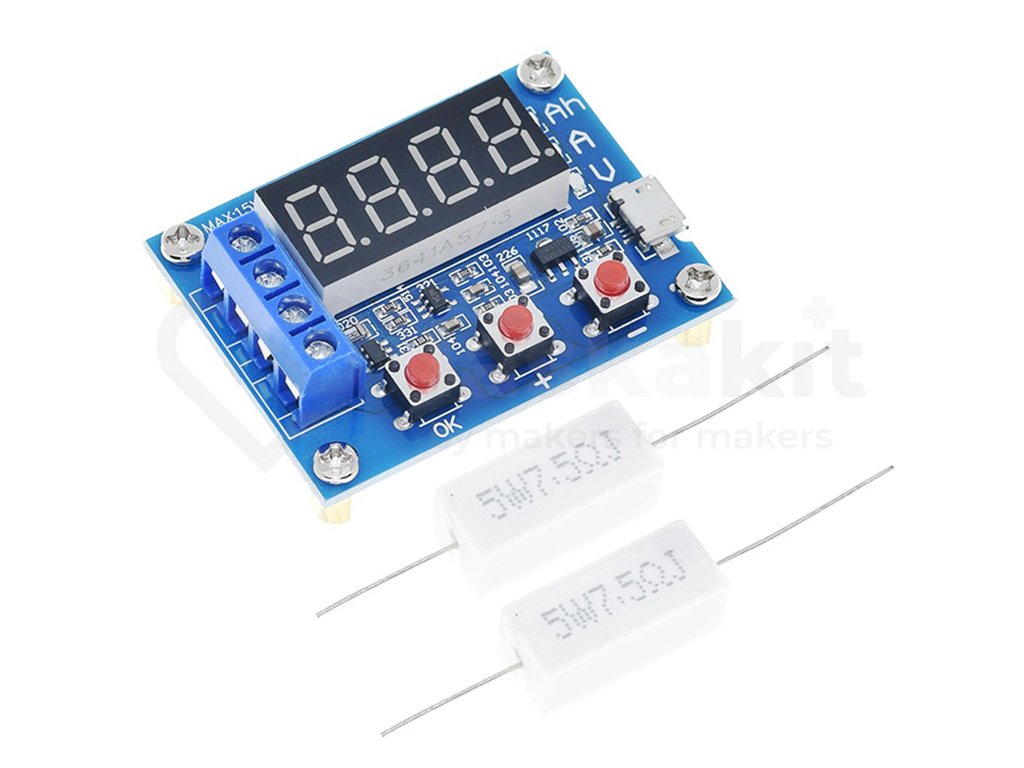

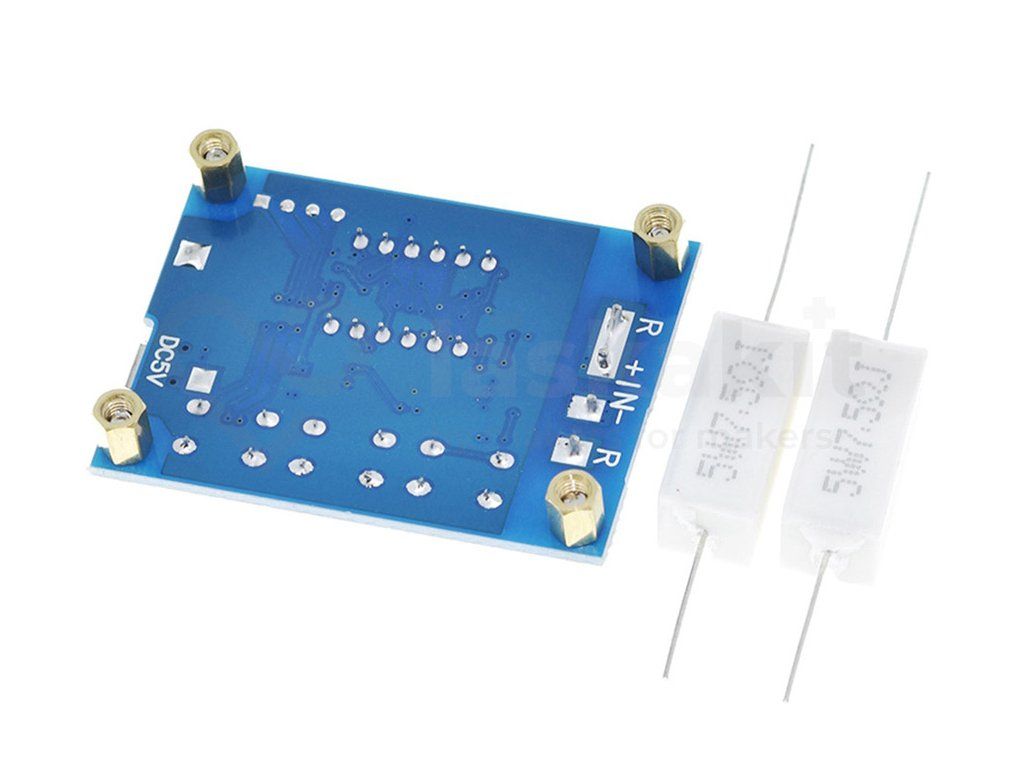

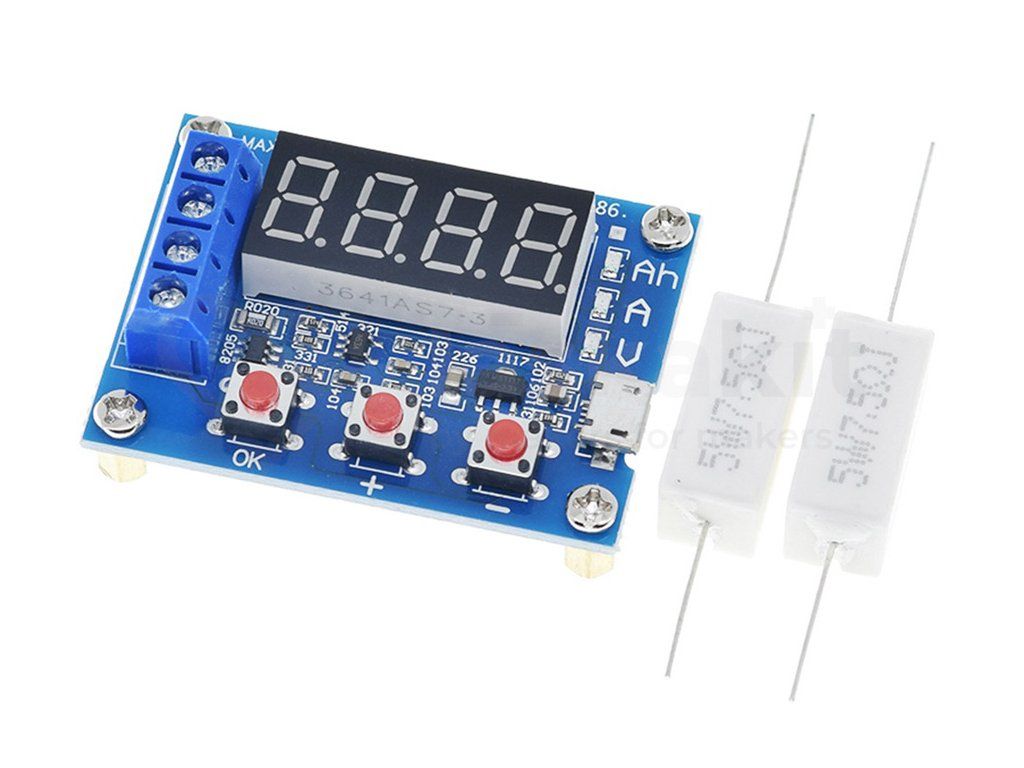

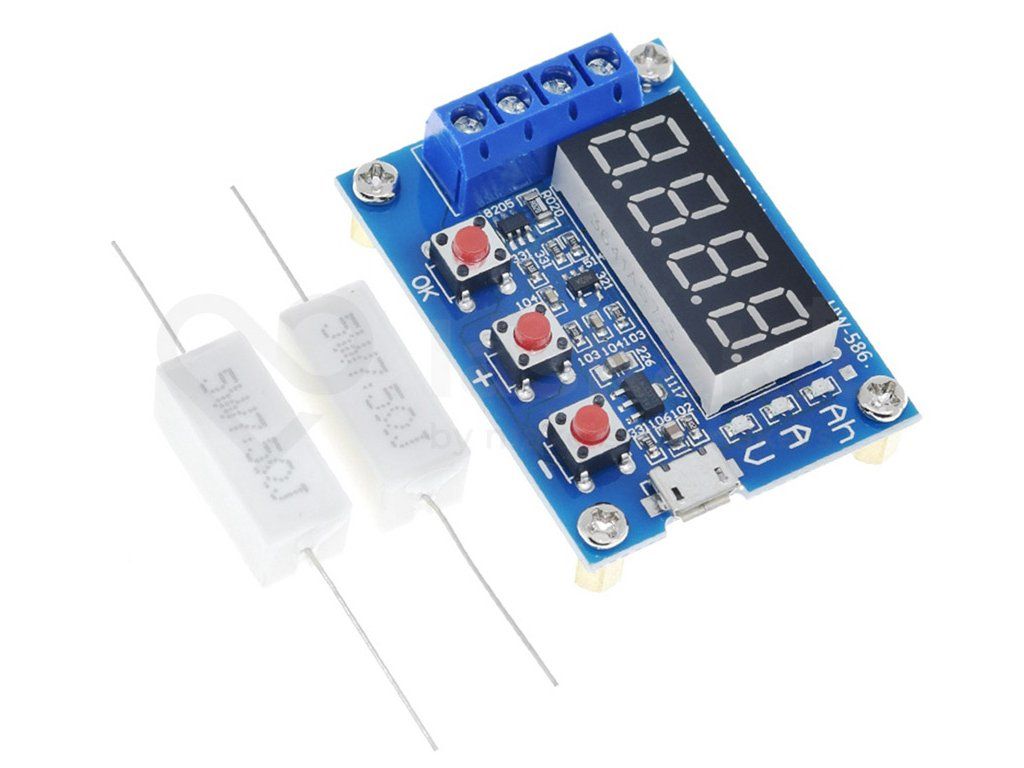

- 1ks Tester článků a baterií ZB2L3 - měřič kapacity do 9999Ah
- 2ks 5W Odpor
- 1ks Spojovací materiál
Poznámka:
- Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
- Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
Doplňkové parametry
Kategorie: | Měřící přístroje a nářadí |
---|---|
Záruka: | 2 roky |
Hmotnost: | 0.027 kg |
