USB-C v3.1 konektor na kabel
Kód: LA217074M LA217074F Zvolte variantu
Doprava zdarma
do výdejních boxů od 1 000 Kč
30 dní na vrácení
pro registrované
30 dní na vrácení
Pro registrované zákazníky
Doprava zdarma do výdejních boxů
Při objednávce nad 1 000 Kč
Prodejem to nekončí
Reklamace řešíme do 5 dnů
Rychlá expedice
Do 24 hodin
Detailní popis produktu

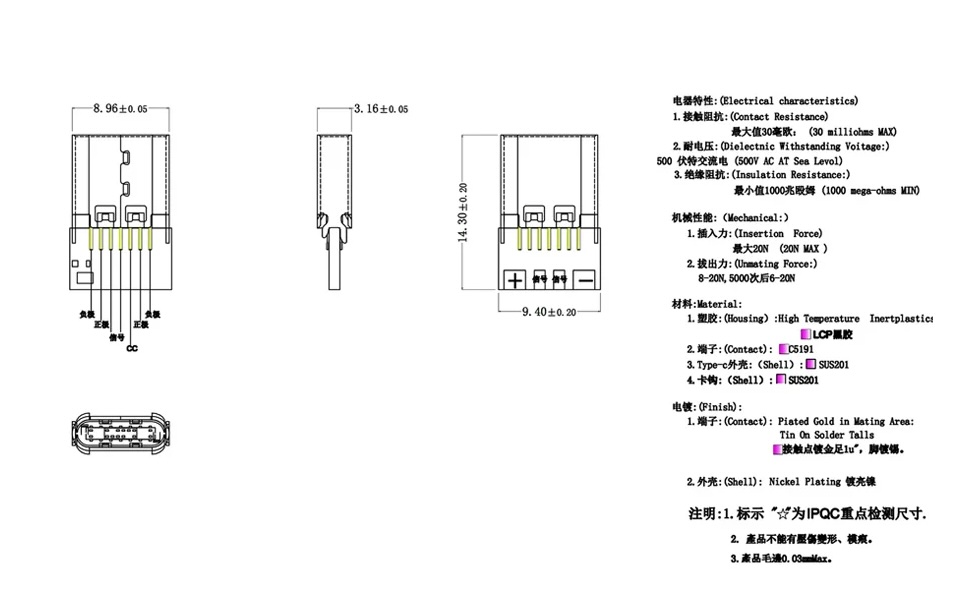

USB-C konektor na kabel, obsahuje základní signály D+, D- a napájecí VCC, GND. Ostatní signály nejsou vyvedeny na pájecí plošky.
Součástí dodávky:
- 1x USB-C konektor na kabel
Poznámka:
- Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
- Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
- Součastí dodávky jen jeden konektor, ne sada.
Doplňkové parametry
| Kategorie: | Konektory |
|---|---|
| Záruka: | 2 roky |
5,0
1 hodnocení
Přidat hodnocení
5
4
3
2
1
Výpis hodnocení
5
IH
Ivo Hlaváč
Ivo Hlaváč
Jsem spokojen. Sice mi místo varianty Female přišla varianta Male, ale i ta se nakonec hodí.
Výpis diskuzí
JD
Opravdu USB 3.1?
Jan Doležal
Opravdu USB 3.1?
Jan Doležal
Rychlosti USB 3.1 není možné dosáhnout jen pomocí D+ a D- (to je USB 2.0). Pro rychlost USB 3.1 je třeba i páry TX a RX. Ty nejsou vyvedené na pájecí plošky, pouze jako piny samotného konektoru. U konektoru varianty Female si nejsem jistý, který pin je který, protože má méně pinů (plošky jsou jasné).
JD
Varianta Female není USB 3.1
Jan Doležal
Varianta Female není USB 3.1
Jan Doležal
Při bližším zkoumání varianty Female jsem zjistil, že piny samotného konektoru připájené k DPS jsou GND, VBUS, D-, D+, CC, VBUS, GND. To samé z druhé strany. Tedy není možné dosáhnout rychlosti USB 3.1, ale pouze rychlosti USB 2.0. Na plošky je vyvedeno VBUS, D-, D+, GND a z druhé strany je ploška na kterou je vyvedeno CC.
JD
Režim "source", potřebuji "sink"
Jan Doležal
Režim "source", potřebuji "sink"
Jan Doležal
Nabízený konektor USB-C ♂ (varianta Male) je v režimu "source" (režim zdroj, tedy 56 kΩ mezi VBUS a CC), což chybí v popisu. Potřeboval bych variantu Male v režimu "sink" (režim spotřebič), tedy s odpory 5,1 kΩ mezi GND a jedním i druhým CC zvlášť. Chci si udělat USB-C lampičku do mobilu.
JD
Varianta Female nemá nastavený režim
Jan Doležal
Varianta Female nemá nastavený režim
Jan Doležal
Při bližším zkoumání varianty Female jsem zjistil, že piny samotného konektoru připájené k DPS jsou GND, VBUS, D-, D+, CC, VBUS, GND. To samé z druhé strany. Na plošky je vyvedeno VBUS, D-, D+, GND a z druhé strany je ploška na kterou je vyvedeno CC. Není zde žádný rezistor mezi CC a VBUS nebo GND, tedy nemá nastavený režim. Režim lze tedy nastavit odporem, jak jsem již zmínil. Mělo by stačit připájet rezistor 5,1 kΩ mezi GND a CC a mělo by to být v režimu "sink" (spotřebič).
