XY-SKxxH DC-DC Buck-Boost měnič CC/CV s LCD displejem, 5-36V

Detailní popis produktu

Nastavitelný DC-DC Buck-Boost měnič s LCD displejem, který dokáže výstupní napětí jak snižovat, tak zvyšovat – nejsi tedy omezen tím, jestli je zdroj vyšší nebo nižší než požadovaný výstup. Modul pracuje v režimu konstantního napětí (CV) i konstantního proudu (CC), takže z něj snadno uděláš malý laboratorní zdroj, nabíječku olověných nebo Li-ion akumulátorů, napájení pro LED nebo regulátor pro solární panel. Na velkém displeji máš přehled o napětí, proudu, výkonu, přenesené kapacitě, energii i době provozu. Všechno nastavíš rotačním enkodérem a třemi tlačítky, hodnoty si můžeš uzamknout proti nechtěné změně. Díky čelnímu panelu ho zabuduješ přímo do krabičky nebo přístroje.

Specifikace:

• Typ: DC-DC Buck-Boost (snižující i zvyšující) měnič s regulací CC/CV
• Displej: monochromatický LCD s podsvícením, plný pozorovací úhel
• Zobrazované hodnoty:
  • výstupní i vstupní napětí (V)
  • proud (A) a výkon (W)
  • přenesená kapacita (Ah) a energie (Wh)
  • doba provozu (h)
  • stav výstupu ON/OFF a indikace režimu CV/CC
• Ovládání:
  • rotační enkodér s tlačítkem
  • tlačítka V/A, SW a ON/OFF
  • uzamčení tlačítek proti nechtěné změně
• Rozlišení nastavení:
  • Napětí: 0,01 V
  • Proud: 0,001 A
• Přesnost:
  • Napětí: ±0,5 % + 1 digit
  • Proud: ±0,5 % + 3 digity
• Účinnost: až cca 88 %
• Soft start: ano
• Ochrany:
  • proti přepólování vstupu
  • proti zpětnému toku na výstupu
  • podpěťová na vstupu (nastavitelná 4,7–30 V, výchozí 4,7 V)
  • přepěťová na výstupu (nastavitelná)
  • nadproudová (nastavitelná)
  • nadvýkonová (nastavitelná)
  • teplotní
  • časová – vypnutí po nastavené době (0–100 h, výchozí vypnuto)
  • kapacitní – vypnutí po odebrané kapacitě (0–9999 Ah, výchozí vypnuto)
  • energetická – vypnutí po odebrané energii (0–9999 Wh, výchozí vypnuto)
• Připojení:
  • šroubovací svorkovnice, vstup +/-
  • šroubovací svorkovnice, výstup +/-
  • bez dalších konektorů – modul nemá komunikační rozhraní ani vstup pro externí čidlo

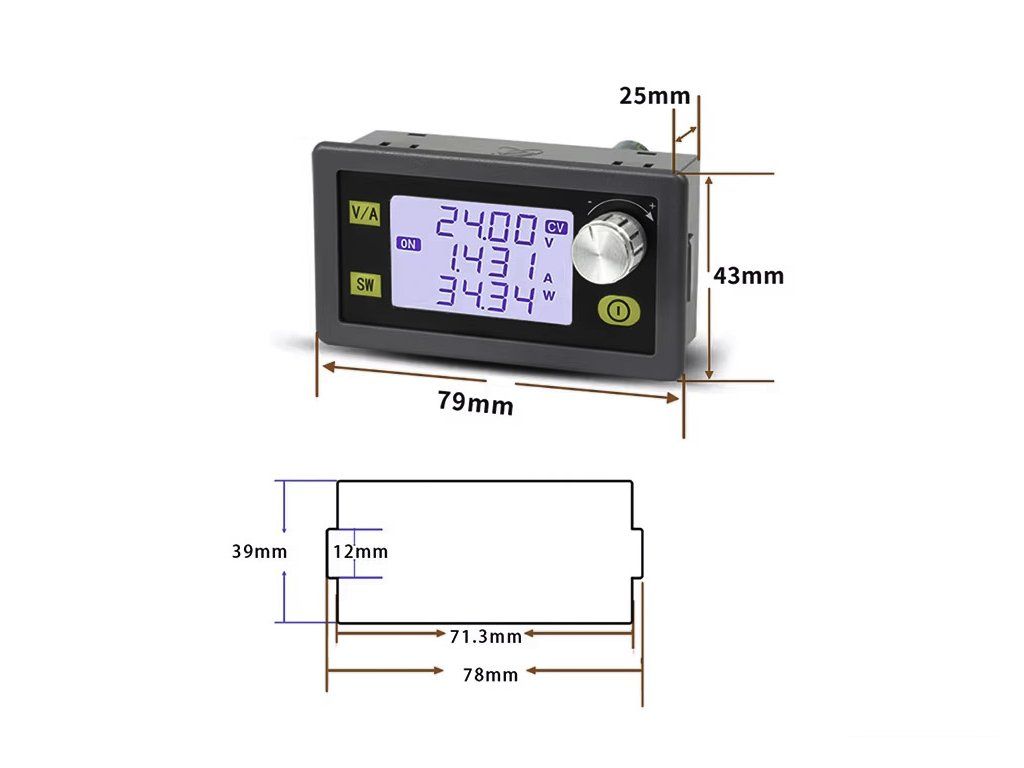

• Rozměry:
  • Modul: 79 × 43 × 25 mm
  • Doporučený výřez do panelu: 71,3 × 39 mm
  • Hmotnost: cca 97 g
• Varianty:
  • XY-SK35H (5-30V 35W):
    • Vstupní napětí: 5,0–30 V DC
    • Výstupní napětí: 0,6–30 V DC
    • Výstupní proud: 0–4,0 A
    • Výkon: 35 W při pasivním chlazení, až cca 50 W s aktivním chlazením
    • Výchozí hodnoty ochran: přepěťová 32 V (0–32 V), nadproudová 4,2 A (0–4,2 A), nadvýkonová 36 W (0–51 W), teplotní 95 °C
  • XY-SK80H (6-36V 80W):
    • Vstupní napětí: 6,0–36 V DC
    • Výstupní napětí: 0,6–36 V DC
    • Výstupní proud: 0–5,0 A
    • Výkon: 80 W
    • Výchozí hodnoty ochran: přepěťová 37 V (0–37 V), nadproudová 5,2 A (0–5,2 A), nadvýkonová 82 W (0–82 W), teplotní 100 °C

Obsah balení:

• 1× DC-DC Buck-Boost měnič XY-SKxxH (dle zvolené varianty)

Poznámka:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Uváděný výkon platí při dostatečném chlazení. Při trvalém zatížení na hranici výkonu doporučujeme přidat aktivní chlazení.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
