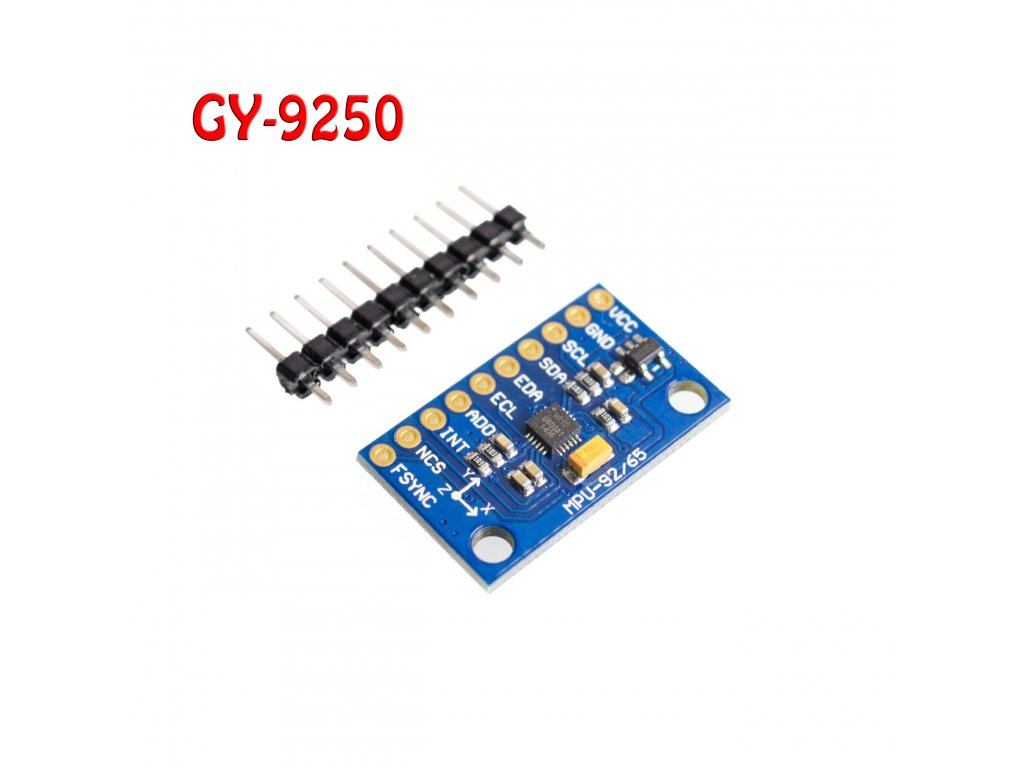

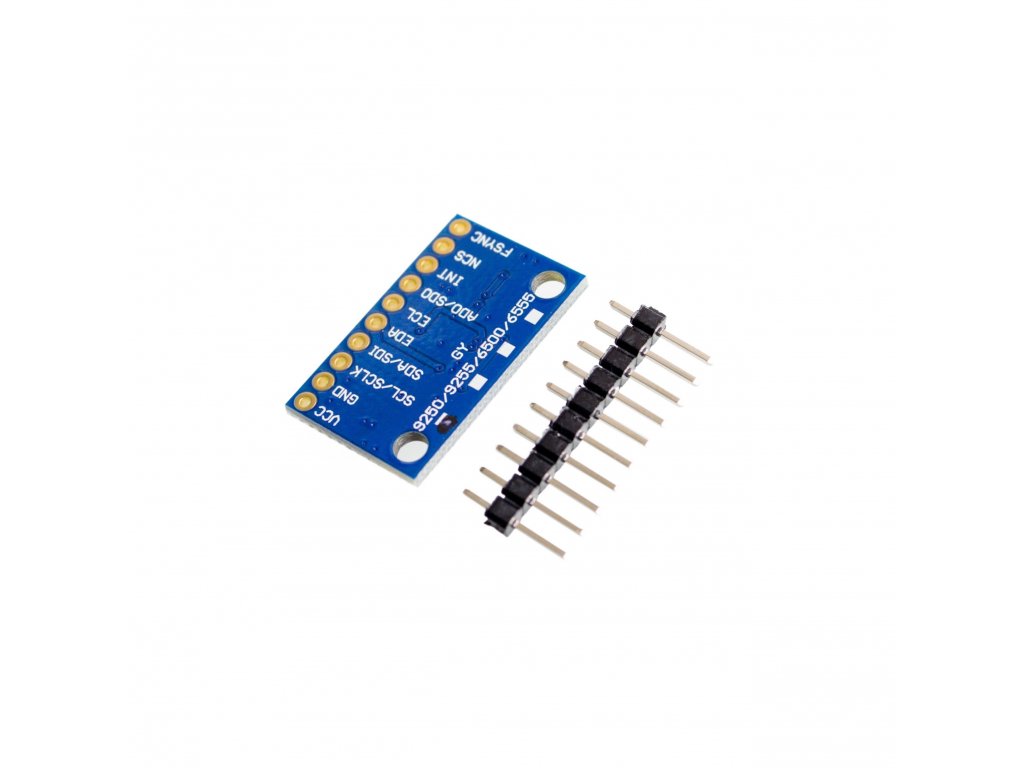

3-osý Gyroskop + Akcelerometr + Magnetometr MPU-9250 SPI/IIC

Kód: LA131074
458 Kč 378,50 Kč bez DPH
Skladem (20 ks)
Můžeme doručit do:
12.10.2022

3-osý Gyroskop + Akcelerometr + Magnetometr MPU-9250 SPI/IIC

Detailní informace

Doprava zdarma
Doprava zdarma
od 2000 Kč
30 dní na vrácení
30 dní na vrácení
pro registrované
30 dní na vrácení
30 dní na vrácení
Pro registrované zákazníky
Doprava zdarma
Doprava zdarma
Pro objednávky od 2.000 Kč
Prodejem to nekončí
Prodejem to nekončí
Reklamace řešíme do 5 dnů
Rychlá expedice
Rychlá expedice
Do 24 hodin

Detailní popis produktu

Modul gyroskopu s akcelerometrem pro mikrokotroléry.

zabudovaný 16-bitový AD převodník, stabilizátor (možno napájet 3,3V nebo 5V), I2C komunikace.

Vždy tyto moduly při naskladňování namátkově kontrolujeme a jedná se skutečně o MPU-9250. Výsledek kontroly si můžete prohlédnout v souboru test_MPU-9250.txt, který je ke stažení v sekci Související soubory. Použitý kód pro testování je demonstrační příklad z knihovny SparkFun MPU-9250 9 DOF IMU Breakout pro Arduino.

Specifikace:

  • Čip: MPU-9250
  • Napájení: 3 - 5VDC
  • Rozsah gyroskopu: + 250 500 1000 2000°/s
  • Rozsah zrychlení: ± 2 ± 4 ± 8 ± 16g
  • Rozsah Magnetometru: +/-4800uF
  • Komunikační standard: IIC / SPI
  • 16 bitový AD převodník
  • Rozměry: 25x15x1.2mm
  • Váha: 2g

Součástí dodávky:

  • 1ks 3-osý Gyroskop + Akcelerometr + Magnetometr MPU-9250 SPI/IIC

Poznámka:

  • Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
  • Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.

Doplňkové parametry

Kategorie: Pohybová čidla, vzdálenost, vibrace
Záruka: 2 roky
Hmotnost: 0.002 kg
Druh čidla: Akcelerometr, Gyroskop, Kompas
Výstup: Digitální, I2C, SPI
5
2x
4
0x
3
0x
2
0x
1
0x
Nevyplňujte toto pole:
5
JD Avatar autora | 5.5.2022
Kupoval jsem jej už dávno a teď jsem chtěl objednat zase. V mém případě fungoval naprosto korektně i magnetometr. Bylo pouze zapotřebí požádat hlavní čip o připojení magnetometru na I2C sběrnici v souladu s manuálem (vypnout I2C master mode, zapnout bypass, pokud si dobře pamatuji). Jinak operuje čip v I2C master režimu a chová se jako proxy. Manuál: https://invensense.tdk.com/wp-content/uploads/2015/02/RM-MPU-9250A-00-v1.6.pdf
5
FB Avatar autora | 4.11.2019
Nejlepsi accelerometr ktery jsem kdy pouzil 16bit presnost v kombinaci s 4000hz sampling frekvenci je skvely
Nevyplňujte toto pole:
JK Avatar autora Žádná data z magnetometru 12.10.2021 09:35
Jste si jistí, že jde opravdu o MPU-9250 a ne o 6500. Vyzkoušel jsem 4 různé knihovny na zprovoznění. U většiny dokážu dostat data z akcelerometru a gyroskopu, alke magnetometr odmítá spojení. Zároveň jedna z knihoven, která je celkem oblíbená odmítá spolupracovat s tím že kontroluje ID senzoru a očekává 113 nebo 115 ale tento vrací 112 (hlavní část gyroskop+akcelerometr). Následně se doptává na ID spřaženého magnetometru (jak to chápu tak senzor je hlavně akcelerometr a gyroskop a interně má spřažený magnetometr, a to nevrátí nic..
Odpovědět
JH Avatar autora Prodáváte MPU-6500 a nikoliv MPU-9250 17.10.2021 23:05
Vážení, bohužel prodáváte MPU-6500 bez magnetometru a nikoliv MPU-9250 s magnetometrem. WHO_AM_I vrací hodnotu 0x70 a nikoliv 0x71. To je velmi nemilé. Váš obchod mám rád, ale tohle mi zamrzelo.
MF Avatar autora Prodáváte MPU-6500 a nikoliv MPU-9250 18.10.2021 08:03
Dobrý den, na základě Vašich reakcí jsme momentální skladové zásoby stáhli z prodeje a situaci prověřujeme. V tuto chvíli doporučujeme všem tyto moduly reklamovat. Vrátíme Vám za ně peníze, nebo až se situace objasní a budou k dispozici prokazatelně správné kusy, tak Vám je vyměníme. Za potíže se velice omlouváme.
